Как определить зарядку автомобильного аккумулятора c таблицей и без

Проверяем остаточную ёмкость аккумулятора

Если вы заметили некоторые ухудшение параметров, то можно проверить остаточную ёмкость аккумулятора. Такие измерения позволяет произвести прибор Lancol Micro-200. Он вычисляет оценку изношенности батареи и выводит основные показатели на экран. На фото ниже:

Тестер работоспособности аккумулятора Lancol Micro-200

1. SOH — работоспособность аккумулятора в процентах от максимальной ёмкости.
2. SOC — заряд батареи.
3. R — внутреннее сопротивление АКБ.

Можно рассчитать остаточную ёмкость и самостоятельно воспользовавшись формулами.

Внутреннее сопротивление акумулятора указанное в паспорте

Допустим, есть АКБ с током холодной прокрутки 420 ампер, ёмкостью 60 ампер/часов и внутренним сопротивлением 4,2 мОм (0,0042 Ом). Данные по сопротивлению можно взять в паспорте на АКБ.

Для начала нужно рассчитать фактическое сопротивление. Перед началом замеряем напряжение на АКБ, к примеру оно составило – 12,69 вольт. Берём лампочку с фары мощностью 50 Вт и подключаем её к батарее через амперметр. Ток составил 3,65 ампер. Напряжение при подключённой лампочке – 12,5 В.

Подставляем значения в формулу: R (факт)=(12,69(напр. без нагр.) – 12,5 (под нагрузкой))/3.65 А (ток лампочки). Получаем R (факт) = 0,052 Ом.

Так как сопротивление также зависит от внешней температуры. При 25 градусах это 100%, а при минус 20, например, 40% от нормы. Нужно рассчитать эталонное сопротивление:   Rэт = 0,0042*100 = 0,042 Ом.

Отсюда получаем C остат = 60*0,042/0,052 = 48,46 А/ч. Теперь посчитаем в процентах: 48,46/60*100%= 80%. Остаточная ёмкость аккумулятора — 80 процентов, что ещё неплохо.

Другие способы проверки аккумулятора

Чтобы проверить АКБ автомобиля, можно воспользоваться ещё несколькими методами. Некоторые из них обойдутся без специального оборудования, другие предъявят требования к познаниям в электротехнике. Однако все они довольно легко производятся даже не очень опытными автомобилистами.

Визуальный осмотр

При покупке батареи она подвергается тщательному исследованию на предмет целостности корпуса или состояния клеммных соединений. Но такая процедура просто необходима при каждом открывании капота моторного отсека. Это не займёт много времени, но сможет оградить от неприятных происшествий, которые могут произойти из-за случайной мелочи. Подняв крышку, нужно сосредоточиться на таких вопросах:

• Наличие трещин и подтеканий на оболочке.
• Отсутствие загрязнений. Это ускоряет саморазряд батареи. Для протирки подойдёт слабый щелочной раствор из 5 г соды на 100 г воды.
• Чистота соединительных шпилек от светло-зелёного окисла. Шлифовку следует производить с помощью наждачной бумаги с мелким зерном.
• Плотная протяжка контактов. Это исключит нагрев и выгорание проводов.

Тестирование нагрузочной вилкой

С помощью такого прибора создаётся аналогия мощности, потребляемой батареей во время запуска. В её состав входят клеммники, вольтметр и сопротивление. Всё действие делится на 2 этапа:

• Первоначально замер производят на отключённой батарее через 7 часов после остановки двигателя. Если уровень электролита низок, его нужно добавить Оптимальная температура воздуха составляет + 20 градусов. Заливные пробки следует открыть. Плюсовую клемму надо подключить к положительному полюсу АКБ, минусом коснуться отрицательного электрода. Показания на дисплее отразят уровень заряда:12,6−12,9 В соответствует 100% наполнению, 12,3−12,6−75%, 12,1−12,3 В свидетельствуют о половинной готовности; 11,8−12,7 В — четверть от нормы; всё, что ниже указанных значений, указывает на посадку АКБ в ноль.
• В работе замеры проводят на заряженном аккумуляторе. К вилке следует подсоединить нагрузочное сопротивление и собрать схему, как и при проверке на отключённом оборудовании. Следует отметить возможное появление искр на контактах из-за сильного тока, протекающего через них. Фиксация показаний происходит через 5 с после включения. Степень заряда определяется так: стопроцентная мощность соответствует напряжению в 10,2 В, 75% составит 9,6 В, 50%-9 В, 25%-8,4 В, менее 7,8 В — нулевой заряд.

Рекомендуем: Срок хранения аккумулятора до начала эксплуатации

Изучение уровня и плотности электролита

Эта операция возможна только на тех батареях, чья конструкция предусматривает их обслуживание. Аккумулятор во время теста должен располагаться строго горизонтально с выкрученными из банок пробками. Уровень жидкости определяется визуально: пластины должны быть погружены примерно на 1 см. Более точно установить заполнение поможет стеклянный щуп, который должен показать заполняемость каждой банки на 10−15 мм. Повысить уровень электролита следует доливом дистиллированной воды, после чего источник питания можно зарядить. Плотность можно определить с помощью кислотного ареометра, который похож на грушу со стеклянной колбой и градуированным поплавком. Замер проводят на полностью заряженном аккумуляторе при температуре 25 градусов тепла. Во время работы требуется применение средств защиты: очков и перчаток, стойких к кислоте.

Для начала проверки наконечник прибора нужно опустить в любую банку и грушей втянуть немного жидкости, чтобы индикатор свободно в ней плавал. По специальной таблице надо проверить соответствие показаний шкалы на пригодность содержимого к последующему использованию. В нормальных условиях хороший электролит обнаружит плотность 1,28 ±0,01 г/см3, а её понижение на каждые 0,01 г/см3 означает 5−6% разряд. Такая процедура должна производиться раз в полгода.

Как проверить аккумулятор своими руками

Обычному обывателю из всех этих методов доступнее всего лишь тестером проверить аккумулятор автомобиля и визуально его осмотреть, ну и разве что заглянуть вовнутрь (если АКБ обслуживаемая) дабы посмотреть цвет и уровень электролита. А чтобы полностью проверить аккумулятор автомобиля на работоспособность дома нужны еще денсиметр и нагрузочная вилка. Только так картина из состоянием батареи будет максимально ясна.

Поэтому, если таких приборов нет, то минимальные действия которые доступны всем — это использовать мультиметр, линейку и воспользоваться штатными потребителями.

Чтобы сделать проверку аккумулятора без спецсредств, нужно знать его мощность (скажем, 60 Ампер/час) и нагрузить его потребителями наполовину. Например, подключив параллельно несколько лампочек. Если спустя 5 минут работы они стали гореть тускло, значит, АКБ не работает как надо.

Как видите такая домашняя проверка слишком примитивна, поэтому без инструкции как узнать реальное состояние автомобильного аккумулятора не обойтись. Придется подробно рассмотреть принципы и все доступные методы проверки, вплоть до измерения плотности электролита и испытания нагрузкой с имитацией работы стартера.

Проверка аккумулятора мультиметром: что можно выяснить

В первую очередь следует четко разделить аккумуляторы – устройства с возможностью подзарядки – и батареи (батарейки), который считаются «одноразовыми». Оба варианта работают с постоянным током, поэтому при замерах следует переводить положение регулятора прибора в диапазон работы с постоянным током. Он маркируется, в зависимости от модели, DCV или V-.

Как измерить заряд батарейки

Если возникла необходимость проверки новой или бывшей в употреблении батарейки, можно использовать такие варианты выяснения уровня заряда:

• без нагрузки;
• под нагрузкой;
• с помощью замера силы тока.

Как проверить батарейку мультиметром? Для этого необходимо:

1. перевести регулятор в нужное для замера постоянного тока положение;
2. выбрать предел измерения, больше предполагаемого на 5…10% (минимум). Так, для пальчиковой батарейки это составит 20 В;
3. установить контакт щупов с полюсами (выходами) батарейки и снять показания.

Важно: щупы прикладываются к одноименным контактам – плюс к плюсу, минус к минусу. Если прибор имеет автоматическое определение полярности, данный пункт не важен

На экране высветится правильное значение с отрицательным знаком.

Считается допустимой эксплуатации батарейки, заряд которой составляет не меньше 80% от номинального. При этом падение заряда на 10% — повод использовать батарейку в малотребовательных приборах, с низким потреблением энергии. Падение заряда на 20% и более – повод для ее утилизации.

Под нагрузкой батарейки проверяются обычно с помощью обычной лампочки или светового диода. Нагрузку подключают к устройству параллельно, после чего замыкают контакты щупами и выжидают 30…40 секунд. После этого снимают показатель и сортируют батарейки по степени пригодности.

С помощью измерения силы тока проверяют новые изделия. Для этого регулятор мультиметра устанавливают в положение проверки тока (маркировка A-) на максимум. Замыкая щупы на контактах батарейки, выдерживают 1…2 секунды после прекращения роста показателя и убирают щупы. После этого оценивается сила тока. В норме оно должно составлять 4…6 А для новой батарейки, при токе 3…3,9 А лучше использовать ее в менее энергоемких приборах. При показателе меньше 3 А допустима установка элемента в устройства дистанционного управления (пульты) и другие маломощные приборы.

Более детально процесс проверки батарейки показан на видео.

Как проверить аккумулятор мультиметром

Если речь идет не об автомобильном аккумуляторе, а об обычном устройстве с возможностью подзарядки для использования в бытовых приборах, то принцип проверки тот же, что и для одноразовых батареек. При этом следует учитывать, что есть и определенные нюансы:

• проверить заряд аккумулятора мультиметром следует под нагрузкой, в качестве ее можно использовать нагрузочный резистор или лампочку;
• для проверки следует использовать силу тока, а не напряжение. Для работоспособного элемента с напряжением 1,2 В ток составляет 0,5…17 А. Положение регулятора устанавливают на максимум, как и для батареек, но замыкание контактов выполняется на 1…2 секунды. Удержание контактов на более длительный срок плохо влияет на работу аккумулятора.

Важно помнить: в отличие от батареек, номинальное напряжение «пальчиковых» аккумуляторов составляет 1,2 В, а не 1,5 В.

Работа генератора

Многие мне писали – ведь генератор всегда подзаряжает АКБ (это как мы разобрались плохо для полностью заряженной), соответственно эта система сама себя калечит?

Не совсем правильно. Сейчас в современных генераторах, да и в старых моделях была очень эффективная система устранения перезаряда. Устанавливали реле-регулятора, которые уменьшали заряд при достижении 100% (тогда он вообще стремился к нулю). В современных системах, есть такое, что вообще подача подзарядки прекращается и после разряда, она опять возобновляется.

Именно поэтому АКБ нормальных производителей (как выбрать читайте здесь), могут ходить ОЧЕНЬ долго. От 5 до 7 лет

Какое напряжение на аккумуляторе автомобиля вообще считается нормальным

Здесь также имеется в виду напряжение заряженного аккумулятора автомобиля без нагрузки. Это 12,5–13,2 В. Последний вольтаж получается по окончании подзарядки. Какое напряжение должен показывать заряженный аккумулятор автомобиля после 12-часовой выдержки с заглушенным двигателем? Это 12,6–12,8 В. Чтобы получить точные данные, измерения осуществляются где-то через 12 часов после того, как двигатель перестал работать. Это может быть, например, утро, когда машина ночь провела на стоянке или в гараже. Перед измерением одну клемму («массу») снимите с аккумулятора. Удержать свой заряд без изменений новая и заряженная батарея ёмкостью, например, 50 А/ч сможет 141 сутки (при плюсовой температуре воздуха), если она отсоединена от бортовой сети автомобиля. При подключении к ней время сохранения заряда уменьшается в 2 раза. Почему? Даже при заглушенном силовом агрегате и выключенном зажигании потребление тока продолжается: например, из-за подключённой сигнализации утечка составляет от 0,02 до 0,05 А/ч.

Минимальное напряжение

Чтобы избежать глубокого разряда батареи, что чревато необратимыми химическими процессами (сульфатацией), и выхода АКБ из строя, необходимо постоянно контролировать напряжение. Минимальное напряжение автомобильного аккумулятора – 10,5 В (воспользуйтесь ЗУ для восстановления работоспособности изделия). Иное дело U = 9 В. При таком значении нормально зарядить изделие можно только качественным ЗУ. Но даже восстановленная АКБ вряд ли будет полноценно работать. Есть, конечно, специальные схемы по десульфатации батареи, но, стоит повториться, 100%-го эффекта это не даст. Подобная ситуация может говорить о возможном замыкании между пластинами.

Под нагрузкой

Измерение напряжения на клеммах аккумулятора под нагрузкой подразумевает использование специального прибора – нагрузочной вилки. Но не забывайте: посредством устройства определяется всего лишь общая работоспособность батареи и степень её заряженности либо, наоборот, разрядки. Данный аппарат не определит ёмкость АКБ и начавшуюся сульфатацию (если она идёт, конечно). Исходя из этого, очевидно, что показания прибора не позволяют сделать вывод о сроке эксплуатации АКБ. Аппарат состоит:

• из корпуса с мультиметром;
• спирали, выполняющей функцию сопротивления;
• проводов, оканчивающихся зажимами типа «крокодил»;
• включателя.

Всего встречается два типа приборов: аналоговые (со стрелкой) и цифровые. Последние пользуются большей популярностью, так как выдают более точные показания. Практически все вилки предназначены для работы при положительной температуре от +1 до +35 градусов. Но есть и дорогие модели, способные исправно функционировать и в тридцатиградусный мороз. Создаваемый прибором ток колеблется в пределах 100–200 А. В некоторых моделях это значение можно регулировать. Время проверки аккумулятора под нагрузкой – не более 10 сек. Интересно, что по стандартам Евросоюза оно доходит до 20 сек. Нормальное напряжение аккумулятора автомобиля без нагрузки – 12,6–12,7 В.

При работающем двигателе

При заведённом моторе напряжение на аккумуляторе автомобиля из-за генератора будет несколько выше – 13,6–14,2 В. Оговорка: в течение десяти минут после пуска оно выше. Проверку напряжения на аккумуляторе автомобиля при работающем двигателе следует производить после того, как мотор проработает хотя бы 15 минут. Далее включите все потребители энергии в авто:

• стеклоочистители;
• обогреватель заднего стекла;
• отопитель (на максимальном режиме);
• дальний свет;
• магнитолу.

Показания вольтметра должны измениться незначительно – на 0,2–0,3 В. Если напряжение аккумулятора автомобиля при работающем двигателе падает на большее значение, возможны проблемы с генератором. Здесь имеет смысл сделать небольшое отступление. В некоторых машинах (например, ВАЗ2108–2115) на конвейере ставят стандартный родной генератор, выдающий 80 А. Если задействовать потребители, а многие ещё пользуются такими штуками, как сабвуфер, усилитель к магнитоле (особенно если громкость вывернуть на полную мощность), то генератор просто не справляется с нагрузкой, и напряжение на АКБ становится меньше нормы. Решить проблему можно только одним способом: приобрести генератор на 100 А (он подходит по креплениям).

Измерение заряда мультиметром

Мультиметром называют прибор способный замерить ампераж, напряжение, сопротивление и температуру у технических устройств.

Данные тестеры применяют не только, чтобы замеривать заряд АКБ машин. Они с высокой точностью могут определить напряжение в батарее шуроповертов, ноутбуков и телефонов.

Например, многие устройства IPHONE работают на литий-ионных АКБ, которые очень удобно тестировать электронными японскими мультиметрами компании Sanwa или китайскими DT-830b.

Для современных владельцев авто это практически идеальный вариант. Стоимость такого прибора вполне приемлемая. Особенно удобно пользоваться теми моделями, которые оснащены электронными табло.

Такой точности, как при первом и втором способе проверки не будет. Однако померить заряд, когда это необходимо и сориентироваться в дальнейших действиях, вполне возможно.

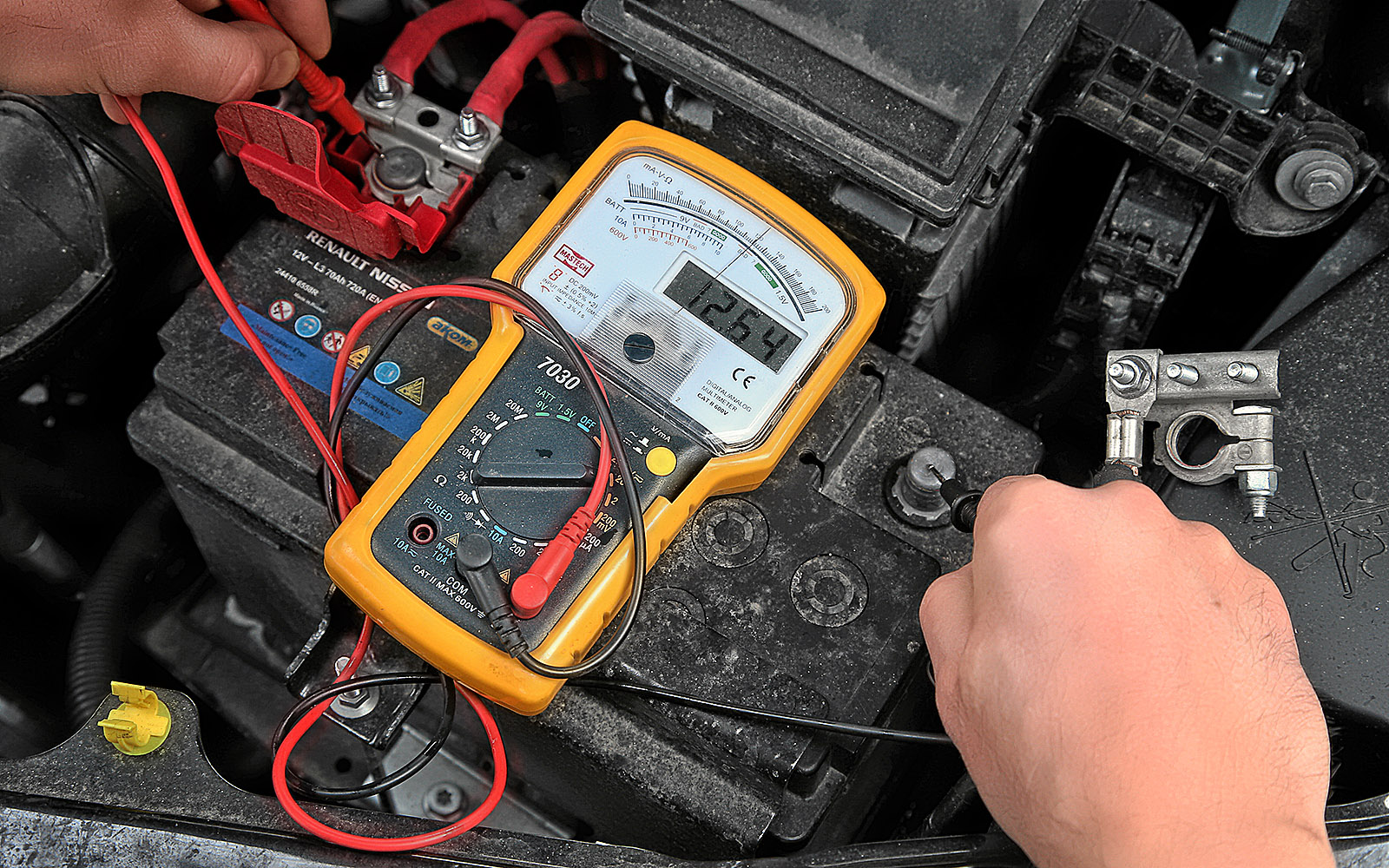

Как пошагово замерить напряжение мультиметром на аккумуляторе автомобиля:

1. Необходимо при помощи соответствующих проводов подключить мультиметр. Тестер должен работать в режиме «вольтажа» (замера напряжения). Для этого его устанавливают на уровень 20Вольт.
2. Специальными металлическими щупами, которые расположены на проводах, прибор прикладывается к клеймам батарейки (щуп красного цвета — к плюсу, черный – к минусу). В редких случаях провода бывают одинакового цвета.
3. Далее на электронном табло должны появиться данные замеров.

Важный момент! При замере должен быть выключен. Иначе прибор покажет недостоверные данные.

Для удобства автолюбителей разработана специальная шкала значений, помогающая по данным тестера определить степень заряженности батареи:

1. Более 12,7Вольт – батарейка полностью заряжена.
2. Если значения в диапазоне от 12,1 до 12,5Вольт, то батарея заряжена наполовину.
3. В случае значений меньше 11,7Вольт – АКБ сильно разряжена.

Исходя из представленных параметров, можно сделать вывод, что значения напряжения на приборе менее 12,7Вольт, показывают частичную заряженность АКБ. В случаях, когда мультиметр показывает менее 11,7Вольт, аккумулятор стоит поставить на зарядку.

У любой машины постоянно происходит минимальная утечка тока (в пределах 50-80 мА.). В частности:

• на охранную сигнализацию расходуется 25-25мА;
• контроллер у системы впрыска забирает 5мА;
• магнитола автомобиля расходует 3мА;
• приборная панель с блоком центрального замка также забирает часть тока.

В результате все вместе разряжает АКБ в пределах 60мА. Эти затраты не являются для батареи критическими и её можно эксплуатировать еще несколько лет. Другое дело, если расход составит более 60-80 мА, то батарейка быстро разрядится.

Так что же теперь делать, можно ли восстановить своими руками?

Для простого водителя (особенно если это начинающий), восстановить будет сложно, я бы даже сказал невозможно – лучше сдаем и покупаем «новую».

Но для «Кулибиных», у которых руки чешутся, есть небольшая инструкция по восстановлению. Только будьте осторожны, все-таки внутри кислота!

ИТАК, что нам нужно сделать:

1) Определяем неработающую, замкнутую банку (общее напряжение около 10 – 11Вольт, нет пузырьков при заряде, внутри она темная).

2) Сливаем именно из нее электролит.

3) Разрезаем пластик вокруг нее, обязательно сверху.

4) Отсоединяем перемычки с соседними банками, можно также перерезать.

5) Достаем пакет пластин – промываем его водой, это обязательно, чтобы смыть следы кислоты.

6) Теперь нам нужно определить место замыкания:

Во-первых, аккуратно просматриваем каждую пластину и диэлектрик между ними. Нам нужно найти частичку, которая перемыкает их.

Во-вторых, если такой не нашли, то возможно все дело в осадке который скопился внизу, просто промываем – вычищаем всю свинцовую «муть» на дне.

7) После того как мы убедились, что пластины в порядке, муть убрана, опускаем «пакет» опять в банку.

8 ) Припаиваем перемычки с соседними пакетами, заливаем электролит, закрываем пластиковую крышку, которую мы срезали. Ее нужно приплавить герметично, возможно с использованием клеев и эпоксидных смол.

9) Теперь нам нужно зарядить наш аккумулятор. В 90% случаев, напряжение поднимается на нужный уровень, около 12 – 13В. То есть опять можно использовать на машине.

Так у меня восстанавливали несколько знакомых, и знаете, работали еще очень долго!

Поэтому замкнутая банка, это не всегда приговор вашей батареи, иногда возможно ее оживить, главное иметь правильные руки.

НА этом все, читайте наш АВТОБЛОГ.

(10 голосов, средний: 3,70 из 5)

Похожие новости

Что такое емкость аккумулятора. Автомобиля или телефона, как и в.

Как заряжать гелевый аккумулятор. Зарядным устройством и от авто.

Сколько весит аккумулятор. Разберем автомобильные варианты от 55.

«>

Как проверить новый аккумулятор?

Проверка автомобильного аккумулятора перед покупкой — это очень важная процедура. Во первых — при использовании не совсем качественной АКБ дефекты часто появляются лишь спустя определенное время, что лишает замены батареи по гарантии. Во вторых — даже при своевременном обнаружении контрафакта процедура гарантийной замены может быть довольно затяжная (проверка и оценка товара специалистами, и т.д.).

Поэтому, дабы избежать проблем, перед покупкой можно воспользоваться простым алгоритмом проверки, который на 99 % убережет от приобретения некачественных АКБ:

1. Внешний осмотр. Нужно посмотреть и на дату производства. Если АКБ более 2-х лет — лучше его не покупать.
2. Замеры напряжения на клеммах при помощи мультиметра. Напряжение на новой АКБ должно быть не ниже 12.6 Вольт.
3. Проверка АКБ при помощи нагрузочной вилки. Данную процедуру иногда сами продавцы предлагают сделать, если нет, то тогда желательно потребовать проверить работоспособность автомобильного аккумулятора нагрузочной вилкой самому.

Самодельная бесконтактная прозвонка

Ниже показа схема простого бесконтактного детектора обрыва, она может быть собрана в течение одного вечера. Учитывая небольшое количество деталей, можно не утруждать себя изготовлением печатной платы, а применить навесной монтаж.

Схема детектора

Перечень необходимых радиодеталей:

• переменное сопротивление R1 – 100 кОм;
• резистор R2 – от 4 до 8 МОм;
• конденсаторы электролитического типа: C1 и С3 – 220 мкФ, С2 – 33 мкФ;
• конденсатор керамического типа с емкостью 0,1 мкФ;
• D1 – микросхема LAG 665 (желательно в корпусе DIP);
• SP – обычный наушник от телефонной гарнитуры.

Читать также: Держатель резцов станка тш3 01

Схема может питаться от источника с напряжением от 2 до 5 вольт.

Щуп (Р) изготовлен на базе обычной спицы из колеса велосипеда.

Щуп для самодельного детектора обрыва

Правильно собранная бесконтактная прозвонка кабеля не требует настройки.

Видео: Прозвонка кабеля своими руками. Как выполняется прозвонка проводов с помощью лампочки и батарейки

Если посчитать стоимость всех необходимых деталей, нетрудно убедиться, что полученный результат будет на порядок меньше , чем стоимость услуг по обнаружению обрыва проводки, указанных в строительных сметах.

Причин для прозвонки проводов может быть масса. Кому-то нужно проверить цепь на предмет разрывов и неисправностей, кому-то – определить короткое замыкание или узнать о неисправности самой проводки. Чтобы выполнить эту задачу, существуют мультиметры. С помощью них можно проверить неисправности у многих видов устройств – от утюгов до трансформаторов.

Как проверить зарядным устройством?

Проверка на работоспособность с помощью зарядного устройства не вызовет ни у кого каких-либо трудностей. Достаточно иметь специальное ЗУ для автомобильных акб с цифровым табло. Данный способ позволяет проверить заряд аккумулятора без вольтметра.

Важно! При проверке не подключайте зарядное устройство к розетке, показания тогда будут не верны. Последовательность действий такова – подсоединяете ЗУ к клеммам и жмете специальную кнопку для проверки, затем считываете результаты

Последовательность действий такова – подсоединяете ЗУ к клеммам и жмете специальную кнопку для проверки, затем считываете результаты.

Помощь в зарядке аккумулятора авто

Метод заряда аккумулятора током постоянной силы. Полная зарядка АКБ осуществляется путем подключения батареи к источнику питания с напряжением до 16.2 В. Зарядка таким методом за один час будет достигать 1/20 Ср, за 10 часов – 1/10 Ср. Ср – номинальный объем аккумулятора.

Преимущества такого способа:

• Возможность полной зарядки баратери автомобиля;
• Чем меньше сила тока, тем более полный заряд.

Минусы метода:

• Сильное газовыделение;
• Необходимо регулярно стабилизировать силу тока.

Метод зарядки постоянным напряжением. Применяя такой способ можно быстро подзарядить АКБ до 90-96% объема. Но есть и минус – автомобильная батарея сильно нагревается. Сила тока при зарядке может быть высокой, по мере увеличения напряжения, но и может приближаться к нулю. Напряжение источника при зарядке находится в диапазоне 14.6-15 В.

Проверка мультиметром

Мультиметр — это приспособление для замера силы тока, вольтажа, а также сопротивления и температуры. Применяется во многих сферах электроники (при ремонте, при изготовлении, при тестировании и т.д.), им можно определить напряжение практически в любой электрической цепи (правда на моем ограничение в 600В, так больше не стоит мерить). Также можно проверить и аккумулятор. Конечно, он не дает таких точных показаний, как скажем первый и второй способы, однако немного сориентироваться можно.

Сейчас небольшая инструкция:

Собираем мультиметр, провода должны быть подключены в режим «вольтажа» (замер напряжения), а не в «ампеража» (замер силы тока).

• Устанавливаем поворотный переключатель в положение 20 Вольт, то есть он будет показывать нам все что ниже, а как мы знаем аккумулятор, у нас вырабатывает 12,7 – 13,2Вольта, примерно такой диапазон.
• Подсоединяем провода от мультиметра к клеммам аккумулятора – черный провод к минусовой клемме, красный к плюсовой (иногда провода одинакового цвета).

Снимаем показатели напряжения.

По напряжению

• Полностью заряженная батарея имеет напряжение в 12,7 (редко 13,2) Вольта, значит АКБ не нуждается в заряде.
• Если напряжение от 12,1 до 12,4В то разряд примерно на половину.
• Если показатель в 11,6 – 11,7В, то это глубокий разряд! Нужно срочно заряжать ваш АКБ, да и движок он запустит вряд ли.

Сейчас небольшое видео.

Как проверить состояние аккумулятора нагрузочной вилкой

Данная проверка тока заряда относится к более профессиональному методу. Такой способ используют в технических центрах по ремонту автомобилей. Т.к. он дает достаточно точный показания, и к тому же способен работать под нагрузкой.

Нагрузочная вилка – это прибор, который позволяет достаточно точно проверить степень исправности батареи. Состоит он из мультиметра и нагрузочного сопротивления. Существуют и более сложные исполнения прибора, в которых имеется дополнительно амперметр.

Как проверить состояние АКБ автомобиля нагрузочной вилкой? Принцип проверки заключается в следующем:

• Нагрузочную вилку подключают к клеммам АКБ, которое дает ток короткого замыкания. Таким образом, имитируется работа стартера.
• Считываются показания на приборе, которые показывающие, на сколько снизился заряд батареи, когда Вы заведете машину.

Показания, В	Степень зарядки, %
Больше 10,2	100
9,6	75
9	50
8,4	25
Меньше 7,8

Сколько должен показывать аккумулятор под нагрузочной вилкой? Контроль заряда нагрузочной вилкой – самый точный способ на данный момент. Т.к. он имитирует работу стартера авто. Если в результате проверки прибор покажет просадку напряжения АКБ до 9 Вольт — значит слаб, и необходимо его зарядить. Нормальным считается, когда не меньше 10 Вольт.

Смотрите видео, как проверять аккумулятор нагрузочной вилкой:
