Проверка аккумулятора нагрузочной вилкой показания, инструкция

Инструкция по проверке

Наибольшую сложность у автовладельцев вызывает проверка аккумулятора нагрузочной вилкой.

Но здесь нет ничего сложного — достаточно следовать приведенной ниже инструкции:

Проверка без нагрузки.

Перед проведением измерений отсоедините аккумулятор от зарядного устройства или снимите клеммы машины.

С момента последней поездки должно пройти не меньше семи часов. Проверку АКБ лучше всего производить утром, после ночного простоя машины.

Убедитесь, что уровень электролита в аккумуляторе на достаточном уровне. В обратном случае стоит долить дистиллированной воды.

Нагрузочная вилка является переносным устройством, поэтому ей можно пользоваться без демонтажа аккумулятора с автомобиля.

Главное, чтобы АКБ не была холодной — оптимальная температура устройства от 20 градусов и выше. Если же она меньше, необходимо демонтировать источник питания и занести в тепло.

В процессе проверки пробки на АКБ должны быть закручены (если изделие является обслуживаемым).

Далее действуйте так:

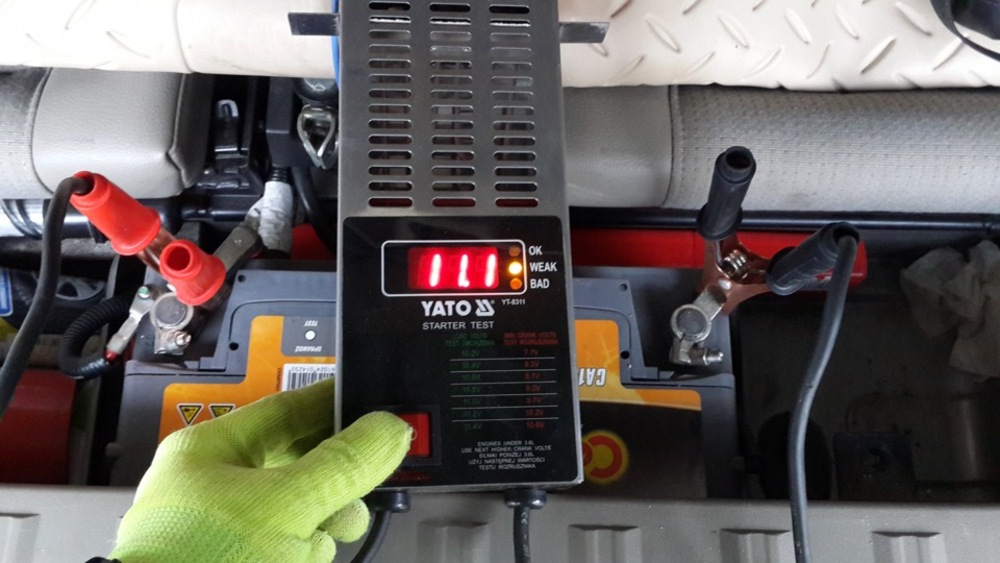

Подключите положительный провод (с клеммой нагрузочной вилки) к «плюсу» проверяемого источника питания.
Подсоедините металлический штырь («минусовой» вывод) к отрицательному полюсу.
Обратите внимание на показатели, которые отражаются на табло вольтметра.

В процессе проверки стоит ориентироваться на следующие параметры прибора (измерения производятся на ХХ):

При напряжении 12,6-12,9 Вольт уровень заряда АКБ равен 100% (полный заряд).
12,3-12,6 В — 75%.
12,1-12,3 В — 50%.
11,8-12,1 В — 25%.
11,5-11.8 В — полный разряд.

Если проверка показала заряженность аккумулятора на 100 процентов, можно переходить к следующему этапу — проведению измерений под нагрузкой.

Проверка под нагрузкой.

Как отмечалось выше, к этой работе можно прибегать, если уровень напряжения на вольтметре составляет 12,6-12,9 Вольт.

Для начала необходимо прочесть инструкцию, где указаны подробные рекомендации производителя.

Нагрузка подключается с учетом информации в мануале, после чего коммутируется нагрузочная вилка.

Здесь алгоритм действий тот же, что и в прошлом случае. Учтите, что в момент прикосновения штыря вилки к «минусовому» полюсу появляется искрение из-за протекания большого тока в месте контакта.

В рассмотренной выше проверке время подключения нагрузочной вилки к аккумулятору не имеет значения. Здесь же этот нюанс важен.

В случае измерения под нагрузкой параметры должны сниматься на 5-ой секунде проверки, после чего вилка сразу отключается.

Удерживание измерительного прибора в подключенном состоянии больше пяти секунд запрещено.

В процессе измерения на приборе нагрузочной вилки высвечивается напряжение, по которому можно делать вывод об исправности и уровне заряда источника питания.

В случае, когда напряжение больше 9 Вольт, можно говорить об исправности источника питания. Если этот параметр меньше, стоит еще раз выполнить проверку. При неудовлетворительных результатах можно делать вывод выходе АКБ из строя.

Если аккумулятор разряжен не полностью, с помощью нагрузочной вилки можно определить уровень заряда источника питания:

Если напряжение выше 10,2 Вольт, это говорит о максимальном заряде батареи;
При 9,6 Вольта АКБ заряжена на 75%;
9,0 В — 50%;
8,4 В — 25%;
Если напряжение меньше 7,8 В, аккумулятор полностью разряжен.

После проверки под нагрузкой необходимо провести первое испытание. Если в этом случае напряжение не возвращается до уровня 12,4-12,7 Вольт, имеет место проблема с одной или несколькими банками аккумулятора.

Злоупотреблять проверкой АКБ под нагрузкой не стоит, ведь частый разряд под большим током приводит к снижению ресурса изделия.

В процессе измерения запрещено прикасаться к металлическому штырю, ведь под действием высоких токов он сильно нагревается.

После каждого последующего измерения стоит делать паузу 3-5 минут для остывания штыря.

Купить нагрузочную вилку можно в магазине или сделать своими руками. При этом каждый автовладелец должен иметь такое изделие у себя в гараже, ведь переоценить его возможности и пользу невозможно.

Что изначально проверить на автомобиле?

В самом начале хочется отметить такие особенности, прежде чем списывать батарею, нужно проверить:

Уровень электролита в банках (конечно если аккумулятор обслуживаемый)
Проверить утечки тока в бортовой сети автомобиля. Это обязательно!
Проверить зарядку генератора.
Попробовать правильно зарядить АКБ.
Попытаться сделать десульфатацию пластин
Обязательно осматриваем клеммы, на них возможны окислы

Зачастую из строя, изначально, выходит генератор или присутствуют большие утечки тока, что впоследствии приводит к сильным разрядам АКБ и может спровоцировать его досрочную смерть. Поэтому проверять ОБЯЗАТЕЛЬНО эти пункты!

Однако если у вас здесь все нормально, то есть и уровень электролита, и бортовая сеть ведет себя нормально, нет ни утечек, генератор работает хорошо. А в одной банке вы увидели — что она мутная или черная, значит время пришло (хотя банки могут быть и светлыми). Но все равно чтобы убедиться что дело именно в аккумуляторе, нужно его проверить и желательно под нагрузкой.

Как проверить аккумулятор нагрузочной вилкой: основные действия

При желании узнать, как проверить аккумулятор нагрузочной вилкой, и выполнить работу самостоятельно, требуется предварительно ознакомиться с инструкцией вилок, и выполнить ряд несложных действий:

Предварительно замеряется на аккумуляторе напряжение в клеммах без использования нагрузочных сопротивлений. Для процедуры необходимо выждать до 7 часов после отключения подачи тока от зарядки на аккумулятор или полной заглушки авто. Прибор подключается зажимом с плюсом, а минусовый штырь вилки прикасается к минусовой клемме устройства, после чего проводится наблюдение за показаниями вольтметра. Это действие позволяет проверить напряжение разомкнутой аккумуляторной цепи.
Сравниваются полученные данные с табличными значениями, на основании цифр подводится итог степени заряженности АКБ. Если показания зарядки достигают ста процентов, можно проводить измерение под нагрузками.
Необходимые нагрузки подключают к прибору, после чего выполняются те же действия, что указаны выше.

При соприкосновении минусового штыря с клеммой возможно небольшое искрение, так как нагрузки аналогичны пусковому току двигателя

Важно обратить внимание на то, чтобы аккумуляторные пробки находились в развернутом состоянии. Между замерами желательно делать пятиминутные перерывы. Также не следует брать в руки штырь, так как он сильно нагревается

Нагрузочную вилку в подключенном состоянии оставляют на пять секунд, после чего снимаются показания

Также не следует брать в руки штырь, так как он сильно нагревается. Нагрузочную вилку в подключенном состоянии оставляют на пять секунд, после чего снимаются показания.

В зависимости от типа устройства, при хороших результатах АКБ можно продолжать эксплуатировать транспортное средство. Если же результаты неудовлетворительные, следует зарядить или полностью заменить аккумулятор. Напряжение заряженного автомобильного аккумулятора составляет от 12,6 В и выше, а если батарея не исправна, значение будет приближено к 11,5 В.

Процедура создает определенные нагрузки на батарею, а потому часто использовать вилку не рекомендуется

Важно выбирать наиболее подходящие модели вилок под тип аккумулятора. Если у вас остались вопросы о том, как пользоваться нагрузочной вилкой, для наглядности и понимания предлагаем ознакомиться с представленным ниже видео

Нагрузочная вилка

Это специальное устройство, которое работает с напряжениями 12 и 24 Вольта. Основные назначения — это измерение напряжения и уровень заряженности или я бы даже сказал исправности аккумулятора. По сути ничего сложного в нем нет, есть два провода плюсовой и минусовой с двумя клеммами. Внутри находится нагрузка, обычно это либо резистор высокой мощности, либо обычная спираль, сделанная из тугоплавкого металла.

Также на корпусе в обязательном порядке имеется вольтметр, он нужен не только для измерения напряжения без нагрузки, но и для отображения поведения батареи под нагрузкой. Раньше вольтметры были обычные стрелочные, сейчас все больше они цифровые с различными функциями.

Многие автомобилисты думают — что «нагрузочная вилка», должна быть в форме вилки (уж извините за «тавтологию»). Но сейчас это не так, раньше она действительно была похожа на этот столовый прибор, только с двумя зубьями – плюс и минус. Но сейчас форм факторов, может быть несколько:

Старый вариант, когда действительно похожа на вилку (с двумя зубами).

Один зуб (шип) и один провод. Например, минусовая клемма имеет провод с «крокодилом» вы просто подсоединяете его к аккумулятору, а зубом или шипом упираетесь в плюсовую клемму.
Две клеммы. Это современные нагрузочные вилки, есть два провода с крокодилами, именно их подсоединяем к клеммам и меряем нужное напряжение или нагрузку.

Собственно все элементарно. Итак, так как же проверять, сам процесс.

Описание и принцип работы

Нагрузочная вилка – это устройство, которое применяется для измерения заряда аккумуляторной батареи. Заряд измеряется как под нагрузкой, так и при разомкнутой электрической цепи. Данный прибор можно без труда найти в любом магазине для автомобилистов.

Нагрузочная вилка

Смысл работы вилки заключается в том, что она создает нагрузку на АКБ, имитирующую запуск двигателя. То есть батарея работает так же, как если бы она давала ток для запуска стартера. Дело в том, что АКБ может показывать полный заряд, но не запускать двигатель. Выяснить причину может помочь нагрузочная вилка. Простой модели будет вполне достаточно для проверки большинства аккумуляторов.

Проводить тестирование необходимо только на полностью заряженном аккумуляторе. Сначала измеряется напряжение разомкнутой цепи. Если показатели соответствуют 12,6В-12,7В и выше, то можно проводить измерения под нагрузкой.

Неисправные АКБ не выдерживают нагрузки, хотя могут показывать полный заряд. Нагрузочная вилка дает нагрузку, которая превышает емкость батареи в два раза. Например, емкость батареи 60А*ч, нагрузка должна соответствовать 120А*ч.

Степень заряженности батареи можно оценить по следующим показателям:

12,7В и больше – батарея полностью заряжена;
12,6В – нормальный заряд батареи;
12,5В – удовлетворительный заряд;
ниже 12,5В – необходима зарядка.

Если после подключения нагрузки напряжение начинает снижаться ниже 9В, это говорит о серьезных проблемах с АКБ.

Батарея не держит нагрузку: что делать

Для пуска двигателя внутреннего сгорания в легковушке минимальным является значение для АКБ на уровне 12,5 В. Более низкие показатели дадут высокую вероятность отказа вращения стартера. При условии регулярной эксплуатации батарея должна быть практически безотказной первые три года с момента её установки.

Рекомендуем контролировать состояние клемм АКБ. Они должны плотно взаимодействовать с подключёнными контактами от генератора. В противном случае будет образовываться окисление, блокирующее прохождение тока. Также для обслуживаемых батарей требуется отслеживать уровень электролита, который может испаряться при закипании.

Когда уровень жидкости в банках падает ниже критического, то заряд не будет держаться, а батарея быстро выйдет из строя. Необходим долив электролита или дистиллята.

Также могут осыпаться пластины из-за сульфатации свинца. Они создают внутри замыкание, поэтому такую батарею нужно менять.

Инструкция по проверке

Наибольшую сложность у автовладельцев вызывает проверка аккумулятора нагрузочной вилкой.

Но здесь нет ничего сложного — достаточно следовать приведенной ниже инструкции:

Проверка без нагрузки.

Перед проведением измерений отсоедините аккумулятор от зарядного устройства или снимите клеммы машины.

В процессе проверки пробки на АКБ должны быть закручены (если изделие является обслуживаемым).

Далее действуйте так:

В процессе проверки стоит ориентироваться на следующие параметры прибора (измерения производятся на ХХ):

При напряжении 12,6-12,9 Вольт уровень заряда АКБ равен 100% (полный заряд).
12,3-12,6 В — 75%.
12,1-12,3 В — 50%.
11,8-12,1 В — 25%.
11,5-11.8 В — полный разряд.

Таблица.

Проверка под нагрузкой.

Для начала необходимо прочесть инструкцию, где указаны подробные рекомендации производителя.

Нагрузка подключается с учетом информации в мануале, после чего коммутируется нагрузочная вилка.

Удерживание измерительного прибора в подключенном состоянии больше пяти секунд запрещено.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Онлайн сервис подбора АКБ по марке автомобиля

Если напряжение выше 10,2 Вольт, это говорит о максимальном заряде батареи;
При 9,6 Вольта АКБ заряжена на 75%;
9,0 В — 50%;
8,4 В — 25%;
Если напряжение меньше 7,8 В, аккумулятор полностью разряжен.

Таблица.

После каждого последующего измерения стоит делать паузу 3-5 минут для остывания штыря.

Распространённые виды и типы нагрузочных вилок

Многие и не подозревают, что существуют различные виды нагрузочных вилок для зарядки АКБ. Они могут иметь электронный дисплей или же примитивный стрелочный циферблат. Ещё они бывают разных типов и отличаются между собой предназначением.

Наиболее распространены, особенно в прежнее время, аналоговый конструкции с вольтметром стрелочного типа. Могут измерять характеристики АКБ либо без нагрузки, либо с имитацией нагрузки запуска стартера. Как правило, их сила тока находится на уровне от 50 до 100 ампер.

Для того чтобы протестировать АКБ с нагрузкой от 125 ампер и более, есть смысл воспользоваться электронным устройством, наподобие вилки Ring RBA 15. Удобный интерфейс позволит пользователю легко настроить необходимые параметры, в том числе, значение тока холодной прокрутки. Эту характеристику устанавливают ещё производители батарей и подразумевают под ней такое количество ампер, которое способна выдать АКБ для запуска мотора при отрицательных температурах воздуха.

Замер напряжения на АКБ с помощью Ring RBA 15

Существующие на рынке тестеры могут отличаться между собой рабочим диапазоном и уровнем измеряемого тока. Кроме того, есть разные конструкции для кислотных или щелочных батарей. Однако самым ключевым отличием является то, на какую нагрузку они рассчитаны. Итак, наиболее популярные и удачные модели вилок следующие:

НВ-Б — данная вилка рассчитана на измерения до 3 Вольт. Зато максимальная сила тока для неё составляет целых 100 ампер. Используется для проверки маломощных аккумуляторных батарей, преимущественно, в различной технике.
ВН-01 — его диапазон составляет уже от 0 до 15 вольт. Между проверками необходимо делать паузу в 15 секунд, а рабочая температура составляет до 35 градусов по Цельсию.
НВ-01 рассчитан на такой же диапазон, как и описанная выше модель. Основное отличие заключается в температурном режиме эксплуатации: пользоваться им можно даже при минус 30 и до плюс 60 градусов по Цельсию.
НВ-03 является одной из самых распространённых модификаций у наших автолюбителей. Электронный вольтметр оснащается жидкокристаллическим экраном. Таким прибором уже можно измерять напряжение даже у мощных АКБ, ведь максимальная ёмкость составляет до 240 Вольт. Предусмотрена возможность подключения как одной, так и сразу двух нагрузок.
НВ-04 — ещё один популярный тестер для батарей на 12 или 24 Вольт. Есть возможность проверки отдельных банок, а ещё эта вилка исправно функционирует при температуре до 60 градусов по Цельсию выше нуля.

Проведем визуальный осмотр

При эксплуатации автомобиля, от водителя требуется регулярно следить, в каком состоянии находится аккумулятор. Осматривая прибор, больше всего внимания требуется уделить нескольким факторам:

Состояние корпуса. Не допускаются трещины и сколы.
Грязь.
Чистота клемм.
Потеки электролита.
Зажим клемм.
Надежная фиксация.

Если на корпус устройства машины попала влага, это обязательно приведет к быстрому саморазряду. Если клеммы аккумуляторной батареи плохо закреплены, исчезнет плотный контакт с выводами. В результате в контактных соединениях увеличиться сопротивление. Уменьшится пусковой ток стартера, двигатель перестанет заводиться. Начнут греться клеммы, резко снизится зарядка аккумулятора.

Чтобы не допустить появления таких проблем, АКБ должна обязательно быть чистой. Постоянно проверять крепежные соединения. Потеки электролита легко устранить щелочным раствором, в состав которого входит:

Сода – 5 гр.
Вода -100 гр.

Смесь удаляется с поверхности сухой тряпочкой. Контакты зачищают нулевой шкуркой, затем смазывают машинным маслом. Такое обслуживание сведет к минимуму появление неисправностей аккумулятора.

Разновидности нагрузочных вилок

На современном рынке представлено 2 вида устройств – щелочные и кислотные. Логично, что выбор следует делать с учетом того, какая именно АКБ используется на транспортном средстве. Проверять одной вилкой батареи разных типов категорически не рекомендуется по причине существенных различий в номинальном напряжении, из-за которых данные, выдаваемые измерительным прибором, будут неточными.

Не так давно появились бескорпусные устройства, но пока о них отзываются критически, так как корпус в данном случае выполняет практическую функцию – он исключает риск получения ожога от нагрузочного резистора во время проведения замеров.

Как правильно использовать

Самодельная вилка отлично подходит для измерения количества энергии в 12-ватных аккумуляторах.

Тем не менее, она подойдет и для батарей с большими емкостями. Разница только в том, что более мощный вариант требует пары нагрузочных пружин, а вариант менее емкий – только одной. Чтобы провести полноценную проверку при помощи данного прибора нужно:

Замерить напряжение на самих клеммах, не прибегая к использованию сопротивлений нагрузки, но такое действие наиболее уместно совершать минимум после шести часов пребывания мотора в заглушенном состоянии;
«Плюсовой» зажим подключается к соответственной клемме, но без пружинки;
«Минусовой» зажим подключается к клемме и только после этого вольтметр должен показать напряжение аккумулятора с разомкнутой цепью;
Полученную информацию необходимо сопоставить с описанной в руководстве по эксплуатации и только после этого можно сделать уверенный вывод о том, насколько разряжена батарея;
В случая наличия полного заряда, аккумулятор проверяют уже под нагрузкой, точнее – с использованием нижней нагрузки. Такая проверка предусматривает также все вышеперечисленные повторные действия;
После пяти секунд активной проверки можно снимать достоверные показания, которые отображает самодельный прибор.

Если во время подсоединения «минусового» зажима к соответственной клемме вдруг начали рождаться искры – ничего страшного, беды в этом нет и это нормально. Тем не менее, не следует забывать о том, что необходимо завернуть сами пробки батареи во время процесса проверки. Так как зажимам свойственно нагреваться, из-за проходящей через них энергии, лучше к ним не прикасаться после снятия всех нужных показателей.

Приемлемым показателем заряда считают девять Вт, так как иные значения буквально «кричат» о необходимо либо подзарядки, либо полной замены. Следует понимать и помнить о том, что такая проверка оказывает определенную нагрузку на аккумулятор автомобиля, поэтому такая слишком частая нагрузочная процедура оказывает крайне негативное влияние на процесс его эксплуатации.

Виды нагрузочных вилок

Прежде чем покупать нагрузочную вилку, нужно определиться для себя – а нужна ли она вам? Оцените свой опыт эксплуатации автомобильного аккумулятора, посоветуйтесь с друзьями-автомобилистами, почитайте форумы в Интернете и т.д. Нагрузочная вилка – это не предмет первой необходимости как ложка и вилка на кухне. Стоит ли тратить энную сумму денег на устройство, которое будет использоваться пару раз за год? Тем более если такое устройство есть у друзей и всегда можно попросить его на один день или даже пару часов.

Но если же вы все-таки решились купить нагрузочную вилку, необходимо определиться: а какие аккумуляторные батареи вы будете тестировать?

Существует два типа нагрузочных вилок – для кислотных и для щелочных аккумуляторов.

Применять вилку одного типа для тестирования разных типов батарей не рекомендуется. Нужно учитывать, что не существует универсальных вилок, которые можно было бы применять для тестирования любого типа аккумуляторов.

Так, если на сопротивлении нагрузочной вилки для кислотных аккумуляторов (номинальное напряжение аккумулятора 2,0В) указан нагрузочный ток 100А, то при проверке этой вилкой щелочного аккумулятора (номинальное напряжение которого 1,2В) нагрузочный ток будет не 100А, а всего лишь 60А:

1,2В / 2,0В * 100А = 60А

Т.е. аккумулятор будет недогружен, вследствие чего неисправный аккумулятор может быть принят за исправный.

Итак, если вы планируете эксплуатировать аккумуляторы ёмкостью до 90 А/ч, то и нагрузочную вилку необходимо покупать исходя из наличия в ней токовой нагрузки 100А.

Если вы будете тестировать аккумуляторы для грузовых автомобилей, то и покупать нужно нагрузочную вилку с нагрузкой 100/200А.

Что такое нагрузочная вилка и как она работает?

Нагрузочная вилка

В самом простом варианте исполнения нагрузочная вилка для проверки автомобильных аккумуляторов состоит из следующих обязательных пяти элементов:

Вольтметр.
Нагрузка.
Силовые контакты.
Тестовая кнопка.
Корпус.

Схема прибора выглядит следующим образом.

Схема нагрузочной вилки

Вольтметр выполняет всего две функции. Во-первых, отображает напряжение на клеммах аккумуляторной батареи без нагрузки. Во-вторых, делает то же самое, но уже с нагрузкой. Первая функция позволяет предварительно оценить уровень заряженности АКБ. Вторая — служит для оценки способности аккумулятора держать нагрузку.

Собственно, сама нагрузка — это резистор определенного сопротивления, выполненный из тугоплавкого металла. Чаще всего представляет собой сложенную зигзагом (чтобы уместить длинную деталь в компактный корпус) пластину. Её параметры подбираются в зависимости от того, какой силы ток требуется «выжать» из АКБ. Сделать это очень просто. Зная номинальное напряжение тестируемого аккумулятора и ток нагрузки, по закону Ома подбирается соответствующее сопротивление. В целом, задача нагрузки — имитировать потребление энергии стартером.

Силовые контакты — как правило, один толстый (и короткий) провод с зажимом типа «крокодил», а также металлический щуп, вмонтированный прямо в корпусе нагрузочной вилки. Кстати, вилкой инструменты этого типа называются потому, что раньше силовых щупов было два, и они отдалённо напоминали внешним видом этот столовый прибор. Контакты подсоединены напрямую к вольтметру, а также через кнопку к нагрузке.

Нагрузочная вилка старого образца

Работает нагрузочная вилка следующим образом. Как только оба силовых контакта подсоединяются к клеммам аккумуляторной батареи, вольтметр показывает напряжение без нагрузки. Далее, если нажать на тестовую кнопку, в цепь включается силовая нагрузка, имитирующая автомобильный стартер в работе. Вольтметр, при этом, показывает напряжение на клеммах АКБ, и по этим значениям можно определить его просадку.

Что учитывать при проверке

Если автомобильная АКБ имеет небольшую ёмкость, тогда проверка выполняется с использованием только одной спирали нагрузки. Для батарей большой ёмкости подключается дополнительная спираль.

Задача нагрузочной вилки заключается в том, чтобы создать имитацию нагрузки АКБ от стартера при запуске ДВС. Нагрузочный создаваемый ток при этом составляет от 100 до 250 А.

Специальные таблицы для проверки авто аккумуляторов нагрузочной вилкой позволяют ориентироваться в полученных результатах. На их основе автомобилист делает выводы о состоянии, исправности и прочих характеристиках источника питания.

Если вы впервые снимаете показания со своей АКБ специальной тестерной нагрузочной вилкой, подобная проверка должна проводиться с учётом некоторых важных моментов

Обратите внимание на конструктивные особенности. Простые модели оснащены лишь вольтметром и позволяют оценивать степень заряда

Усовершенствованные модели дооснащаются амперметром. Это позволяет считать намного больше информации при тестировании.

Приступая к диагностике, обратите внимание на такие нюансы:

Работа проводится при соблюдении установленных норм по температуре. Оптимально это от 1 до 35 градусов Цельсия. Хотя есть и такие модели, которые функционируют и выполняют свои задачи в более широком диапазоне, включая минусовую температуру до -30 градусов.
Прежде чем подключать вилку нагрузки, внимательно изучите инструкции производителя. Всегда следуйте рекомендациям изготовителя. Они прописаны специально для вашего устройства.
Во время работы нагрузочные спирали сильно нагреваются. Поэтому следует беречь руки и остерегаться воздействия высоких температур.
Обязательно проверьте состояние и качество креплений контактов перед включением нагрузки. При плохом контакте корректность данных будет под сомнением.
Проводите проверку своей АКБ стандартным током нагрузки, как это происходит при запуске двигателя.
Длительность измерения ограничивается 10 секундами. Этого хватит, чтобы считать нужную информацию. Если держать АКБ под нагрузкой дольше, она может сильно разрядиться, а сопротивление тестера перегреется.

В остальном же инструкции для всех моделей НВ выглядят примерно одинаково, хоть и могут иметь некоторые отличительные особенности

Вот почему важно работать, отталкиваясь от инструкции производителя

Как правильно проверить аккумулятор?

Замер показаний тестером состоит из двух этапов. Первоначально измеряются показания вольтметра без нагрузочного сопротивления. На втором этапе, нагрузочное сопротивление включается. Полученные результаты сравниваются, и на их основании делается вывод о состоянии аккумулятора.

Перед тем, как приступить к замерам аккумулятора этим прибором, внимательно ознакомьтесь с некоторыми правилами:

Двигатель не должен работать как минимум 6 часов перед проверкой. Лучше всего снимать показания после того, как машина простояла ночь в гараже (на улице).
Уровень электролита должен быть в норме. Это касается каждой банки. Если его уровень ниже нормы, доведите до нормы, путем добавления дистиллированной воды.
Плотность электролита должна быть в пределах 1,27 гр/см3 при умеренном климате и в пределах 1,34 гр/см3 в условиях пониженной температуры (мороза)
Все пробки батареи должны быть плотно закручены.
Не подключайте измерительную вилку к АКБ более, чем на 10 секунд – это может вывести ее из строя.
Клеммы аккумулятора должны быть полностью очищены от окиси.
Для легкового авто подойдет использование одной спирали сопротивления, так как аккумуляторы таких машин небольшой емкости. Для АКБ грузовых авто и спецтехники придется использовать две спирали сопротивления, так как батареи в таком транспорте повышенной емкости, не 12v а 24v.

Измерение под нагрузкой

Правильная проверка аккумулятора осуществляется двумя способами: без нагрузки и с нагрузкой. Изначально рассмотрим вариант с нагрузкой.

Измерять данным способом показания, можно только в случае неполной (75% и ниже) зарядки аккумулятора. Частое измерение таким способом негативным образом влияет на состояние батареи, поэтому не рекомендуется проводить его часто. Проверка АКБ под нагрузкой дает информацию об общей исправности источника питания.

Порядок действий выглядит следующим образом:

В заглушенной машине включите на несколько минут фары, затем отключите их и через пару минут можно приступать к снятию измерений.
Подсоедините минусовой провод к клемме «минус» на аккумуляторе, а плюсовой с подсоединенным правым электродом – к клемме «плюс» на 5-7 секунд, за время которых вы должны определить значение, которое показал вольтметр.
Сравните показания с таблицей, приведенной внизу данной статьи.

Проверка АКБ без нагрузки

Очень полезная процедура, которая поможет автолюбителю определить, нужна батареи подзарядка или нет, причем это можно сделать в любом месте.

Порядок действий следующий:

Включите на 3-5 минут фары автомобиля на ближнем свете, после чего выключите их и подождите 1-2 минуты.
К предварительно очищенным клеммам АКБ подсоединяется прибор, при правильном сочетании полярности. Минусовой провод – к клемме «минус» на батареи, а плюсовым проводом с подсоединенным к нему электродом (левым) – к клемме «плюс».
Запоминаем показания и сравниваем их с таблицей, описанной ниже.

Данный способ помогает с легкостью определить уровень заряда батареи вашего авто, главное – не перепутать полярность подсоединения нагрузочной вилки к клеммам источника питания.
