Манометр - прибор для измерения давления, класс точности

Существующие способы подключения манометра

Первый и самый важный момент – установка манометра может проводиться только при отсутствии давления в системе

Также стоит обратить внимание на следующие моменты подключения манометра:

Шкала манометра должна быть расположена вертикально.
Необходимо строгое соблюдение монтажных допусков.
Правила установки манометров предусматривают применение гаечного ключа.
Важно не применять при подключении манометра нагрузку на корпус.

На данный момент существует 3 типа подключения манометров – прямой, с использованием трехходового клапана и с использованием отборного устройства. Рассмотрим каждый из них подробнее.

Особенности установки приборов

Технический манометр служит для снижения давления газа до определенного уровня. Также с помощью устройства поддерживается рабочее давление в баллоне. Цвет манометра указывает на то, для работы с какими газами он подходит. Например:

голубой манометр — кислород;
красный — пропан;
белый — ацетилен;
темно-зеленый — водород;
желтый — аммиак;
черный — негорючий газ.

Пружинный газовый манометр монтируется на кислородный или ацетиленовый редуктор с помощью гаечного ключа. В качестве уплотнителя используются специальные прокладки из кожи или фибры.

Манометры на ацетилен изготавливаются без медных сплавов, так как при соединении меди и ацетилена может образоваться ацетиленовая медь, являющаяся взрывоопасным веществом.

Термометр радиальный биметаллический предназначен для измерения температуры жидкостей и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

Область применения: системы кондиционирования, теплоснабжение, водоснабжение.

При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали .

Диаметр корпуса

Класс точности

Диапазоны показаний температур

−30…+70 °С* −40…+60 °С**

0…+60 °С 0…+100 °С

0…+120 °С 0…+160 °С

0…+200 °С 0…+250 °С

0…+350 °С 0…+450 °С * — только для Ø100

** — только для Ø63

Рабочая температура

Окружающая среда: −10…+60 °C

Степень защиты

Длина погружной части, мм

46; 64 (кроме t°=0…+60 °C);

150 (для Ø63 только до 250 °C);

200, 250 и 300 (только для Ø100)

Корпус

Коррозионностойкая сталь

Кольцо

Коррозионностойкая сталь, байонетное

Шток

Нержавеющая сталь

Чувствительный элемент

Биметаллическая спираль

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Присоединение

Радиальное

Резьба присоединения

на гильзе — G½ или M20×1,5

Рабочее давление

на гильзе — 10 МПа (100 кгс/см²)

Регулировка

Межповерочный интервал

3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С

2 года — для всех остальных диапазонов

Термоманометр радиальный предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред. Область применения:системы отопления, водоснабжение, бойлеры, паровые котлы и т.д.

Термоманометр — комбинированный прибор, для измерения давления и температуры.

Для визуального контроля основных параметров теплоносителя (давления и температуры) как правило, применяют манометр и термометр. Попытка объединить эти два прибора привела к созданию комбинированного прибора, получившего название «термоманометр».

Конструктивно термоманометр ТМТБ объединяет деформационный манометр и биметаллический термометр.

Темоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры.

Компания «РОСМА» выпускает термоманометры двух типоразмеров: диаметром корпуса 80
и 100
мм.

По расположению штуцера термоманометры могут быть осевыми и радиальными. Длина погружной части также может варьироваться по заказу потребителя. Все термоманометры комплектуются защитным клапаном.

Принцип действия манометра, основанный на деформации трубки Бурдона

Это наиболее часто используемый принцип в механических средствах измерения давления. Используемый «элемент» давления часто называют трубой Бурдона, по имени французского инженера Эжена Бурдон, который использовал этот функциональный принцип в середине XIX века. В нем используется упругая пружина, c-образная, изогнутая трубка с овальным поперечным сечением.

Принцип действия манометра следующий. Когда внутреннее пространство находится под давлением, поперечное сечение, таким образом, изменяется в направлении круговой формы. Напряжения, которые создаются в этом процессе, увеличивают радиус С-образной трубки. В результате конец трубки перемещается примерно на два или три миллиметра. Это отклонение является величиной давления. Оно переносится в движение, которое превращает линейное отклонение во вращательное движение и, посредством указателя, делает это видимым по шкале. Существуют различные варианты трубок Бурдона. С-образная изогнутая трубка Бурдона может работать при давлении до 60 бар. Для более высоких давлений используются винтовые или спиральные трубки Бурдона. В зависимости от геометрии толщины материала давление может достигать до 7000 бар.

Принцип действия манометра с капсульным измерительным элементом

Принцип действия манометра с капсульным измерительным элементом схож с принципом действия манометров с трубкой Бурдона. Здесь в качестве чувствительного элемента используются два сваренных между собой круглых гофрированных листа металла. Измеряемая среда воздействует на внутреннюю часть капсулы и по результирующему перемещению чувствительного элемента определяемое давление, отображается на циферблате.

Более подробно с устройством вы можете ознакомиться здесь.

Видео

Точные показания манометров и термометров | На что надо обращать внимание?

Видео

Как работает манометр? Сравнение трубки Бурдона с мембраной

Особенности монтажа

Измеритель напора должен быть смонтирован только в вертикальном положении. Это должно обеспечить нормальное прочтение полученных данных. Шкала измерителя может быть наклонена на угол не более 30°. Датчик должен быть освещен и огражден от воздействия лучей солнца и низких температур.

После того, как устройство установлено и система готова эксплуатации в штатном режиме, то обеспечения сохранности прибора, не целесообразно сразу нагружать установленное измерительное оборудование. Напор целесообразно поднимать постепенно, без каких-либо скачков и, не пересекая пределов установленных границ.

При установке измерителя на место необходимо герметичность соединения измерителя и штуцера, в который его вмонтировали. Для этого применяют различные герметизирующие материалы, например, ФУМ лента или нить. Для повышения надежности можно герметизирующие материалы обработать герметиком. Все используемые материалы должна соответствовать условиям эксплуатации, то есть, если в системе трубопроводом использован перегретый пар (минимальная температура 130 °C), то установка ФУМ ленты, рассчитанной на рабочую температуру 95 °C недопустимо. Кстати, некоторые монтажные организации, по старинке, в качестве изолирующего материала применяют паклю, надо заметить, что это не приветствуется.

Виды манометров

В зависимости от специализации предприятия возникает потребность в измерении различных сред. Для этой цели разработаны манометры разного назначения.

Технические манометры – наиболее распространены для измерения избыточного давления сред (воды, воздуха, газа). Широко применяются на промышленных предприятиях и в сере ЖКХ. Технический манометр подходит, если прибор не планируется применять в специфических условиях.

Виброустойчивые – манометры данного вида применяют в условиях повышенной вибрации. Устройство позволяет компенсировать вибрационную среду за счет особой конструкции. Широко применяют на насосных станциях, компрессорных установках, автотранспорте, судах и ж/д транспорте.

Коррозионностойкие манометры – приборы для измерения контроля давления в условиях агрессивных сред. Детали манометра изготовлены из нержавеющей стали, устойчивой к воздействию сред.

Манометры точных измерений или образцовые манометры – обладают более высоким классом точности (0,15;0,25;0,4; 0,6). Применяют в качестве эталона при поверке и калибровке приборов для измерения давления, а также с их помощью измеряют давление технологических линий, для которых нужна повышенная точность измерения.

Манометры аммиачные – применяют для измерения вакууметрического давления в агрессивных средах, в том числе для аммиака. Применяют для систем хладоснабжения. Данный тип манометров изготовлен на основе коррозионностойких, только с измененным циферблатом.

Манометры электроконтактные — это приборы с электроконтактной группой. Предназначенные для коммутации контактов в системах автоматизации. Прибор осуществляет управление электрическими цепями от устройства, которое подает сигнал, путем замыкания и размыкания электрических цепей при достижении определенного предела давления.

Железнодорожные манометры – данный вид манометров предназначен для измерения и контроля давления, в системах (тормозных и пр.) и установках подвижного ж/д состава, метрополитена и трамваев и для измерения давления в холодильных машинах в вагонах-рефрижераторах.

Манометр, вакуумметр и мановакуумметр – назначение приборов.

Манометр – прибор, с помощью которого производят измерение избыточного и вакуумметрического давления сред в разных агрегатных состояниях. Измерение производится за счет деформации трубчатой пружины (трубка Бурдона), которая находится внутри корпуса.

Вакуумметр — прибор, с помощью которого производят измерение разряжения рабочей среды. Давление позволяет контролировать чувствительный элемент прибора – трубчатая пружина. Стандарты шкалы вакуумметра от – 1..0 атм. Шкала всегда отрицательная, т. к. вакуумметры измеряют разряжение. Производится измерение давления ниже атмосферного.

Мановакуумметр — это прибор, с помощью которого производят измерение избыточного давления и разряжения рабочей среды. Механизм, позволяющий производить измерение – деформация трубчатой пружины. Мановакуумметры перекрывают область вакуума и избыточного давления.

Отличие приборов: Манометр измеряет только положительное давление, вакуумметр измеряет только отрицательное давление, мановакуумметр – как отрицательное, так и положительное.

Классификация по функционалу

Калибровка аналоговых манометров

По своему назначению манометр для газа высокого либо низкого давления бывает общетехническим, эталонным или специальным.

Общетехнические

Подобные приборы помогают измерять показатели максимального и вакуумметрического давления и применяются чаще всего на производстве, в том числе в процессе технологических работ. Они подходят для проведения измерений в газообразных средах, причем они должны быть неагрессивными для сплавов из меди при температурном режиме до 150 градусов. Эти устройства выдерживают вибрационные колебания с пределами от 10 до 55 Гц, амплитуду до 0,15 мм, класс точности у них варьируется от 1 до 2,5.

Эталонные

Приборы этого типа разработаны с целью тестирования, настраивания и калибровки прочих устройств для обеспечения максимально точных замеров. Подобные манометры для измерения давления газа разделяют на три категории, их перечень включает контрольные и образцовые регуляторы, а также их аналоги, предназначенные для обыкновенных и композитных баллонов. Газомеры первого типа применяются чаще всего и помогают контролировать достоверность данных приборов в местах установки, их рабочий предел колеблется в промежутке от 0,06 до 1600 бар.

Специальные

Специальные регуляторы создают под конкретный тип газа, а также среду, образуемую им. Корпусы таких устройств красят в разнообразные цвета с учетом типа вещества, для которых они предназначены. Манометры такого назначения делают из прочных материалов, способных выдерживать воздействие газообразных сред. Они считаются наиболее распространенными и отличаются простой конструкцией.

Назначение манометра

Давление воздуха в шинах должно находится на определенном уровне. В процессе регулярной эксплуатации машины и даже при простое транспортного средства этот показатель может меняться в силу целого ряда причин.

Контроль за давлением в шинах автомобиля является неотъемлемым условием безопасной эксплуатации транспортного средства. Легко и быстро проверить, правильно ли накачаны шины, можно при помощи манометра. Это простое устройство, пользоваться которым может любой автолюбитель. Прибор компактен, не занимает много места, поэтому его нетрудно всегда иметь под рукой.

Прежде чем купить манометр для измерения давления, необходимо ознакомиться с особенностями и типами современных измерительных устройств, а также правилами выбора.

Контрольно-измерительные приборы ОВЕН

Компания ОВЕН предлагает самый широкий среди российских производителей ассортимент выпускаемой продукции. Он включает в себя более 80 наименований приборов, которые могут использоваться для построения систем автоматизации любого уровня: — Программируемые логические контроллеры (ПЛК); модули ввода/вывода; операторские панели; преобразователи интерфейса. — Общепромышленные регуляторы, регуляторы уровня, специализированные контроллеры, таймеры, счетчики, блоки питания. — Датчики: температуры, давления, уровня. Спектр отраслей промышленности, где работают приборы ОВЕН, очень широк и включает в себя химические и нефтехимические производства, металлургические и деревообрабатывающие предприятия, пищевую и упаковочную отрасли, энергетику, жилищно-коммунальное хозяйство и многие другие.

Как проверить давление воды без манометра?

Узнать показатели давления воды в трубопроводе можно без помощи манометра. Все, что для этого требуется – это использовать самодельное приспособление из прозрачного 2-метрового шланга, которое очень просто изготовить своими руками.

В основном, шланг применяется с целью получения замеров давления воды на выходе из крана. Чтобы узнать нужные показатели, один конец шланга вставляется в кран, а второй закупоривается пробкой. После этого в шланг нужно впустить немного воды.

Прежде, чем начать «эксперимент», потребуется выполнить 2 условия:

Установить шланг в вертикальное положение;
Переместить нижний конец шланга так, как указано в схеме.

Далее определить приблизительное давление воды можно по указанной формуле: P=Pатм*H0/H1, где:

P – давление в системе, измеряемое в атмосферах;
Pатм – давление, которое присутствует внутри шланга до момента открытия крана;
H0 – высота воздушного столба внутри шланга до момента открытия крана;
H1 – высота воздушного столба после заполнения шланга водой.

Нужно отметить, что собранное приспособление по принципу действия полностью повторяет обыкновенный жидкостный манометр.

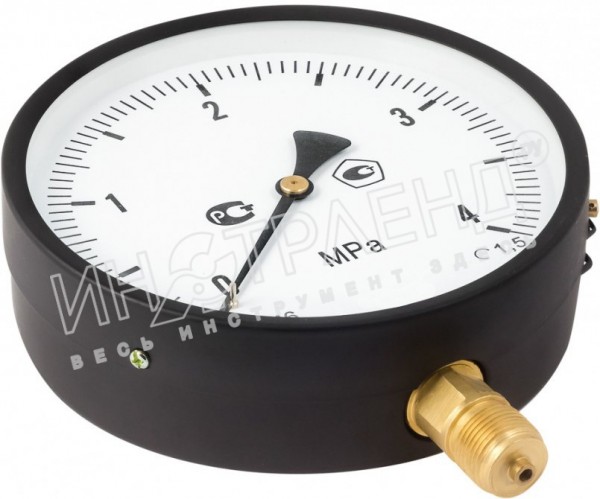

Технические характеристики радиального манометра

Корпус прибора изготавливается из стали. Манометры для газовых баллонов, созданные для измерения высокого давлений, оснащены медной трубкой, являющейся чувствительным элементом и обладающей минимальным поперечным сечением. Также трубка имеет много витков, по которым она перемещается во время подачи давления на редуктор. Трубка Бурдона напрямую связана с измерительной стрелкой и, помимо преобразовательных функций, наделена функцией демпфера, что делает ее основным элементом манометра.

Устройства, используемые в сварочном оборудовании, имеют диаметр 4 см, 5 см, 6,3 см. Метка красного цвета на корпусе является показателем максимально разрешенного давления. Газовые манометры обладают следующими показателями:

класс точности — 2,5;
максимальный показатель давления — 0,06-1000 Мпа.

Виды измерительных приборов

Приборы для измерения давления подразделяются на такие разновидности:

Тягонапоромеры — это мановакуумметр, который имеет крайние пределы измерения не выше 40 кПа.
Тягомеры — вакуумметр, который имеет предел измерения равный (-40) кПа.
Напорометр — это манометр малого избыточного давления (+40) кПа.
Мановакуумметры — это устройства, которые способны измерять как вакуумметрическое, так и избыточное давление в пределах 60−240000 кПа.
Вакуумметр — устройство, измеряющее разрежение (давление, которое ниже атмосферного).
Манометр — устройство, которое способно измерять избыточное давление, то есть разность между абсолютным давлением и барометрическим. Его пределы колеблются от 0,06 до 1000 МПа.

Большинство импортных и отечественных манометров изготавливаются по всем общепринятым стандартам. Именно по этой причине существует возможность замены одной марки на другую.

При выборе прибора необходимо опираться на такие показатели:
