Съемник подшипников своими руками: конструкция и устройство, чертежи, виды, материалы и процесс изготовления

Нюансы выбора аксессуара

Все щетки можно условно разделить на две группы. В одну войдут универсальные модели, а во вторую – специальные. Что касается универсальных, то эту категорию представляют каркасные, бескаркасные и гибридные модели. Выбор подходящей конструкции делается на основе индивидуальных эксплуатационных предпочтений и требований. Сложнее дело обстоит с выбором из второй группы, поскольку ее представляют едва ли не штучные щетки стеклоочистителя. Подбор по автомобилю в этом случае особенно важен, поскольку конструкции таких аксессуаров разрабатываются едва ли не для конкретных моделей. Как уже говорилось, для «Ауди» выпускаются малогабаритные зажимные версии, отличающиеся качественной очисткой. Для моделей «Тойота» обычно приобретают бескаркасные модификации, но с особой системой фиксации. Такую продукцию можно найти в линейках компаний BOSCH, CHAMPION, DENSO, ALCA и т. д.

Универсальный съемник подшипников своими руками

Предлагаем вашему вниманию еще одну интересную конструкцию, которую можно изготовить из простых подручных материалов.

Сначала отрезаем небольшой кусок от квадратной профильной трубы. Или можно использовать «огрызок» подходящего размера.

Делаем разметку, и с помощью болгарки вырезаем паз треугольной формы. Удаляем заусенцы.

На противоположной стороне заготовке вырезаем еще три паза, но уже продольных.

Отрезаем кусок металлической полосы подходящей длины, размечаем, и сверлим в заготовке отверстия. К центральному отверстию привариваем гайку.

В гайку вкручиваем резьбовую шпильку. Потом необходимо с помощью двух болтов с гайками прикрепить металлическую пластину к профильной трубе.

К верхней части шпильки привариваем гайку. А к ней — привариваем ручку из квадратного прутка.

При помощи данного приспособления можно снимать не только подшипники с вала, но и шкивы небольшого диаметра.

Недостаток конструкции, пожалуй, только один — нет возможности регулировать внутренний размер между зацепами.

Но в целом само устройство получилось довольно неплохим, учитывая, что для его изготовления были использованы обрезки металла. Для домашней мастерской сгодится.

Подробно о том, как сделать съемник для подшипников своими руками, советуем посмотреть на видео ниже.

Трех захватный самодельный инструмент

Данный тип инструмента самый сложный в изготовлении, так как имеют своеобразную форму деталей, и нуждается в точных размерах для их сопряжения.

Требуемые инструменты и материалы:

1. Болгарка с отрезным диском по металлу;
2. Лист 1 м2 толщиной 10-20 мм;
3. Шпилька М18х1,5х 400 мм;
4. Две гайки М18х1,5 высота 20 мм;
5. Отрезок трубы наружный диаметр 89 мм, толщина стенки 7 мм;
6. Болты М10 для подвески лапок в проушины;
7. Сварочный аппарат.

Лапы вырезают из листа 10-20 мм, L = 200-220 мм, крестовину изготавливают из гайки М18х1,5, либо вырезают болгаркой из цельного листа. Размечают контуры крестовины, вырезают, по центру сверлят отверстие, затем метчиком М18х1,5 нарезают резьбу.

Чашечный съёмник

Основная часть инструмента: шпилька М18, чашка и сменные диски. Болт с резьбой и гайку можно подобрать в магазине, а вот остальные детали придется заказывать у токаря по эскизу или чертежу.

На ВАЗ 2108, 2109, 2110, 2111 подойдут шайбы— 30, 34, 37, 77 мм, чаша (кольцо) — 77 мм. Для других марок автомобилей найдите оригинальный номер детали и её размеры, а далее вырежьте подходящие шайбы и чашки.

Двух захватный съёмник ступиц

Имея любительские навыки сварочных работ, двух захватное приспособление изготавливают из пластин, гаек, шпилек.

Не самый простой способ изготовить ССП в гаражных условиях, для его сборки этого понадобится:

1. Лист 5 мм;
2. Болт М 14х1,5х 240;
3. Болты с гайками М6;
4. Гайки М14.

Съёмная траверса для выпрессовки

Данный вариант подходит для выпрессовки и запрессовки шарикоподшипника из ступицы, не снимая её с кулака. На фото представлен пример такой конструкции.

1. Берётся один или две прочные стальные пластины, сверху просверливается отверстие под болт и приваривается гайка.
2. Снизу соосно приваривается вторая гайка.
3. Далее делают отверстия под болты М10 с равными интервалами. Лапки вырезаны из пластины 10 мм.
4. Две пластины стянуты болтами. Между ними находится длинный болт М16.

Единственная покупка — коронка под размер обоймы шарикоподшипника. Нужные шайбы вырежьте из полосы 10 мм.

Потребуется инструменты и материалы:

1. Болгарка;
2. Сварочный и сверлильный аппарат;
3. Отрезок трубы внутренний D 75 мм;
4. Полоса 70х30х5, 2 штуки;
5. Болты М6 с гайками 4 штуки, контр гайки 8 штук
6. Шайба толстостенная Д 45мм.

Устройство и принцип работы

Самый простой съемник подшипников ступицы представляет собой приспособление, состоящее из металлического стержня и присоединенных к нему двух лап захвата с загнутыми внутрь концами. Благодаря подвижному соединению, легко менять расстояние захвата. С помощью этих лап можно зафиксировать и снять шарикоподшипники, шестерни или кольца. У инструмента с тремя лапами захвата больше возможностей, так как лапы можно разворачивать и использовать для снятия внутренних элементов. Такое приспособление еще называют съемник внутренних подшипников. Наиболее универсальным является комбинированный выпрессовщик, который из трехлапого может трансформироваться в двухлапый. В его конструкции есть специальные хомуты, которые облегчают снятие поврежденных элементов.

Назначение и особенности приспособления

Если в области автомобильных колес появился смущающий вас гул или шум, то это свидетельствует о том, что подшипник ступицы сломался. Ремонт или замену этого узла откладывать не рекомендуется. Если вы не являетесь специалистом в данной области, то как можно скорее обратитесь в ближайшее СТО, где машину осмотрят и проведут консультацию.

Однако далеко не всегда можно воспользоваться услугами профессионалов, в некоторых случаях приходится действовать самому. Одной из сложнейших ремонтных операция является демонтаж подшипников. Для этого требуются специальные инструменты.

Наиболее примитивный съемник подшипников ступицы — это предмет, состоящих из таких элементов:

• металлического стержня;
• лап захвата (2 штуки) с концами, загнутыми внутрь.

Приспособление имеет подвижное соединение и расстояние захвата можно с легкостью менять. Посредством лап можно снимать и фиксировать следующее:

• кольца;
• шарикоподшипники;
• шестерни.

Если инструмент имеет три лапы захвата, то возможностей у него больше, поскольку лапы можно разворачивать и применять с целью снятия внутренних элементов. Его называют съемником внутренних подшипников.

Самым универсальным приспособлением является комбинированный выпрессовщик, обладающий свойствами как двухлапого, так и трехлапового инструмента. Его конструкция предусматривает наличие специальных хомутов, посредством которых можно легко снять поврежденные частицы.

Монтаж и демонтаж подшипников требует приложить ручное стягивающее усилие, чтобы посадить или снять тот или иной элемент. От того, насколько правильного вы подберете инструмент, зависит успешность работы, а также собственная безопасность.

Универсальный съемник подшипников своими руками

Предлагаем вашему вниманию еще одну интересную конструкцию, которую можно изготовить из простых подручных материалов.

Сначала отрезаем небольшой кусок от квадратной профильной трубы. Или можно использовать «огрызок» подходящего размера.

Делаем разметку, и с помощью болгарки вырезаем паз треугольной формы. Удаляем заусенцы.

На противоположной стороне заготовке вырезаем еще три паза, но уже продольных.

Отрезаем кусок металлической полосы подходящей длины, размечаем, и сверлим в заготовке отверстия. К центральному отверстию привариваем гайку.

В гайку вкручиваем резьбовую шпильку. Потом необходимо с помощью двух болтов с гайками прикрепить металлическую пластину к профильной трубе.

К верхней части шпильки привариваем гайку. А к ней — привариваем ручку из квадратного прутка.

При помощи данного приспособления можно снимать не только подшипники с вала, но и шкивы небольшого диаметра.

Недостаток конструкции, пожалуй, только один — нет возможности регулировать внутренний размер между зацепами.

Но в целом само устройство получилось довольно неплохим, учитывая, что для его изготовления были использованы обрезки металла. Для домашней мастерской сгодится.

Подробно о том, как сделать съемник для подшипников своими руками, советуем посмотреть на видео ниже.

Трех захватный самодельный инструмент

Данный тип инструмента самый сложный в изготовлении, так как имеют своеобразную форму деталей, и нуждается в точных размерах для их сопряжения.

Требуемые инструменты и материалы:

1. Болгарка с отрезным диском по металлу;
2. Лист 1 м2 толщиной 10-20 мм;
3. Шпилька М18х1,5х 400 мм;
4. Две гайки М18х1,5 высота 20 мм;
5. Отрезок трубы наружный диаметр 89 мм, толщина стенки 7 мм;
6. Болты М10 для подвески лапок в проушины;
7. Сварочный аппарат.

Лапы вырезают из листа 10-20 мм, L = 200-220 мм, крестовину изготавливают из гайки М18х1,5, либо вырезают болгаркой из цельного листа. Размечают контуры крестовины, вырезают, по центру сверлят отверстие, затем метчиком М18х1,5 нарезают резьбу.

Чашечный съёмник

Основная часть инструмента: шпилька М18, чашка и сменные диски. Болт с резьбой и гайку можно подобрать в магазине, а вот остальные детали придется заказывать у токаря по эскизу или чертежу.

На ВАЗ 2108, 2109, 2110, 2111 подойдут шайбы— 30, 34, 37, 77 мм, чаша (кольцо) — 77 мм. Для других марок автомобилей найдите оригинальный номер детали и её размеры, а далее вырежьте подходящие шайбы и чашки.

Двух захватный съёмник ступиц

Имея любительские навыки сварочных работ, двух захватное приспособление изготавливают из пластин, гаек, шпилек.

Не самый простой способ изготовить ССП в гаражных условиях, для его сборки этого понадобится:

1. Лист 5 мм;
2. Болт М 14х1,5х 240;
3. Болты с гайками М6;
4. Гайки М14.

Съёмная траверса для выпрессовки

Данный вариант подходит для выпрессовки и запрессовки шарикоподшипника из ступицы, не снимая её с кулака. На фото представлен пример такой конструкции.

1. Берётся один или две прочные стальные пластины, сверху просверливается отверстие под болт и приваривается гайка.
2. Снизу соосно приваривается вторая гайка.
3. Далее делают отверстия под болты М10 с равными интервалами. Лапки вырезаны из пластины 10 мм.
4. Две пластины стянуты болтами. Между ними находится длинный болт М16.

Единственная покупка — коронка под размер обоймы шарикоподшипника. Нужные шайбы вырежьте из полосы 10 мм.

Потребуется инструменты и материалы:

1. Болгарка;
2. Сварочный и сверлильный аппарат;
3. Отрезок трубы внутренний D 75 мм;
4. Полоса 70х30х5, 2 штуки;
5. Болты М6 с гайками 4 штуки, контр гайки 8 штук
6. Шайба толстостенная Д 45мм.

Установка щеток стеклоочистителя с креплением крючок

Пришло время, самостоятельно разобрать и снять крепление дворника. Это зависит от типа автомобиля, но на этот раз давайте посмотрим, как это легко сделать и что делать, когда его трудно снять.

При замене крепления дворника, проверьте совместимые продукты и заранее ознакомьтесь с подробной процедурой замены в руководстве по эксплуатации

Необходимо соблюдать осторожность

Поместите толстое сложенное полотенце или ткань на ветровое стекло, где прикреплена щетка. Это необходимо для предотвращения разрушения или растрескивания лобового стекла, когда рычаг падает.

За рычагом и узлом крепления, имеется небольшая заглушка, которую можно снять, медленно сдвинув вниз, одновременно нажимая на ограничитель.

Если не удается легко снять ограничитель, то соединение слегка залипает и крючок ограничителя не полностью удален. Он не оторвется, если немного застрял. Толкаем крючок стопора как можно сильнее. Если это не сработает, попробуйте использовать смазку или силиконовый спрей, но убедитесь, что стопорный крюк полностью снят.

Как сняли щетку, верните рычаг и положите его на подготовленное полотенце.

Тип крючка с обратной стороны

Начинаем менять старые дворники на новые.

Установите щетку и рычаг стеклоочистителя вертикальноНажмите на щетку в направлении стрелки, одновременно нажимая на ограничитель красного круга

Демонтаж щетки прошёл успешно

Смотреть видео, чтобы не допустить ошибок.

https://youtube.com/watch?v=o-XE219mm9k

Установка нового дворника

Структура монтажной части может отличается в зависимости от стеклоочистителя.

Достаточно зацепить ногтем или острым предметом планку, чтобы поднять крышкуПодняв крышку, зацепите U-образный крючок рычага

Перед заменой невозможно сделать его перпендикулярно рычагу, так как U-образный крюк не входит. Я установил так, чтобы рычаг и щетка были параллельны. Сделайте это интуитивно.

Чтобы рычаг и щетка были параллельны

Тип крючка с передней стороны

Рассмотрим вариант, как снять дворники крепление крючок с передней стороны.

Тип переднего крюкаПоднять крышкуСдвиньте щетку в сторону и снимитеРычаг стеклоочистителя вверх, а щетку вниз

Это видео, поможет вам разобраться, как снять старое изделие и установить новое.

Как уберечь щетки от износа

Не каждый водитель хочет менять щетки дворников через каждые полгода. Поэтому для этого необходимо следить за их состоянием и выполнять некоторые требования по их эксплуатации.

Перед тем, как включить очистку ветрового стекла, необходимо с начало его смочить водой из опрыскивателя. Если бочонок пустой, можно воспользоваться пластиковой баклажкой или снегом. Движение резинок по сухому стеклу может спровоцировать их повреждение. На ветровом стекле много пыли и песка, особенно на заднем стекле. Когда сухая резинка проходит по ним, то на ее поверхности могут образоваться потертости и трещины. Конечно, это происходит не после одного раза, но это факт.

Время от времени дворник необходимо смазывать или промывать водой. И это касается не только механизма, но также и резинка должна иногда получать долю смазывающего вещества.
В зимний период необходим особый уход. Если вы оставляете машину на неопределенный срок под открытым небом (не в теплом гараже), то необходимо отводить дворники от лобового стекла. При сильных морозах резинки примерзают к стеклу. И если в это время вам необходимо будет воспользоваться автомобилем, то не вздумайте включить очистку стекла. Это может привести к преждевременному износу моторчика и щеток.
При наступлении холодов необходимо жидкость для омывателя заменить на антизамерзайку. Это позволит не только сохранить дворники еще на несколько сезонов, но и сохранит вам бачок для жидкости. Так как обычная жидкость замерзает и приводит к потрескиванию бачка.
Высокая температура воздуха и прямое попадание солнечных лучей на щетки в два раза сокращает их срок службы. Если вы не хотите после лета покупать новые щетки, не поленитесь снять их с авто. Процедура снятия займет у вас пару минут и сэкономит вам несколько сотен рублей.
Можно завестись привычкой – протирать стекло во время заправки автомобиля или же каждый раз, как им пользуешься.
Самая уязвимая часть дворников (каркасных) – шарниры. За ними стоит следить. При попадании пыли на них, возникает их коррозия и преждевременный износ. Шарниры нужно смазывать любым средством. В противном случае стеклоочиститель придется поменять.
Не рекомендуется использовать дворник, когда на лобовом стекле присутствует слой снега. Его лучше смести рукой или же скребком. И только после этого, включить дворник, чтобы выполнить чистку влажного стекла.
Не включайте дворник, когда стекло укрыто слоем льда

Трение резинок по люду приведет к появлению трещин и порезов, а это, в свою очередь, – к некачественной очистке переднего или заднего стекол.
Перед покупкой новых элементов обратите внимание на их состояние. Тщательно проверьте их поверхность на наличие повреждений. Помните, чем дворники дешевле, тем их качество работы хуже

Лучше один раз заплатить, но проездить с нормальными стеклоочистителями не один год.

Помните, чем дворники дешевле, тем их качество работы хуже. Лучше один раз заплатить, но проездить с нормальными стеклоочистителями не один год.

Подготовка к смене дворников

Для замены дворников не обязательно обращаться в автомастерскую, этот несложный ремонт легко сделать самостоятельно. Современные дворники устанавливают без помощи инструментов, а для устаревших моделей необходимы:

• набор отверток;
• пассатижи;
• ветошь или салфетки;
• моющая жидкость для автомобильного стекла.

Схема установки идентична практически для большинства автомобилей.

Прежде надо разобраться, к какому виду относятся дворники:

каркасный – наиболее распространенная модель;

Далее определяют, какая из деталей требует замены:

• вытянутый из нижней части стеклянного профиля рычаг;
• прикрепленное к рычагу металлическое лезвие;
• резиновая щетка.

Все детали должны соответствовать типу крепления:

Инструмент для выкручивания опоры

Рассмотрим мы еще один тип, который используется не для выпрессовки пальца, а для извлечения самой опоры.

Дело в том, что на ряде авто (Пежо, Ситроен) шаровая опора вкручивается в рычаг. Со временем резьбовое соединение закисает, и выкрутить данный элемент подвески достаточно сложно без специального инструмента.

Но необходимые съемник можно и самостоятельно изготовить, а не тратить деньги на заводской.

Изготавливается он из толстостенной трубы на 2\’\’ длиной 8-9 см.

С торца этой трубы необходимо сделать 4 шипа шириной 5 мм и высотой 7 мм, расположенных под углом 90 град относительно друг друга.

То есть должно получиться на торце трубы 4 выступа равномерно распределенных по окружности. Сделать это можно при помощи ножовки по металлу и напильника или же «болгаркой».

С другого торца делаем прорези на глубину 3 см, деля окружность трубы на 8 частей.

Затем эти лепестки при помощи молотка подгибаем к центру, значительно уменьшая диаметр.

Берем гайку на 24, и привираем ее к торцевой части, а затем сварочным аппаратом заделываем проделанные прорези.

Работать таким съемников достаточно удобно – надеваем его на опору, так, чтобы шипы вошли в специальные пазы на корпусе опоры.

При этом палец пройдет сквозь изготовленный инструмент, что позволит на него накрутить стопорную гайку, тем самым фиксируя съемник. Остается только ключом на 24 за приваренную гайку выкрутить опору.

Альтернативный метод

Напоследок отметим, что выпрессовать палец опоры или наконечника можно даже, если нет возможности изготовить съемный механизм. Но такой метод следует использовать только в крайних случаях. Для извлечения пальца потребуется наличие монтировки и молотка.

Монтировка используется в качестве рычага и ее нужно установить так, чтобы создать усилие на отжатие опоры или наконечника, к примеру, поместить ее между рулевой тягой и проушиной стойки.

После создания усилия монтировкой, необходимо молотком наносить мощные удары по телу проушины. Если все правильно сделать, то после 2-3 ударов палец выскакивает.

Недостатком этого метода является то, что из-за ударных нагрузок можно повредить проушину, поэтому желательно все же применять съемники, а не выбивать опору.

Функция и принцип действия дворников

Ключевой задачей механизма щеток стеклоочистителей является очищение ветрового стекла от воды при дожде, а также попадающих на его поверхность в процессе передвижения осадков грязи. Работают данные дворники при помощи специальных механизмов.

С помощью схемы тяг и шарниров обеспечивается некруговое движение специальных конусов, они только обеспечивают поступательно-вращательное действие, после чего возвращаются обратно. Почти в каждом авто имеется два дворника. Схема тяг и шарниров выполнена таким образом, чтобы приводные конусы работали синхронно, что способствует одновременному перемещению рычагов дворников. Это помогает предотвратить их соприкосновение.

Зачастую на заднее стекло автомобиля также устанавливается дворник. Его функция аналогична, но схема немного проще. Привести в движение дворник заднего стекла помогает электродвигатель, так как работают эти механизмы практически одинаково на всех автомобилях. Чаще всего он расположен поблизости от приводного конуса рычага, но начинает его перемещение с помощью маленького зубчатого редуктора.

Рычажные

Не меньшей эффективностью обладает рычажный съемник для шаровых опор. Однако эти инструменты отличаются большими габаритами. Поэтому подойдут не для каждого автомобиля. Например, рычажным инструментом на ВАЗ-2107 можно демонтировать верхнюю шаровую опору, а вот снять нижнюю уже не выйдет – рабочее пространство слишком ограничено. Для этого лучше всего применить специальный инструмент.

Такое приспособление можно не приобретать – легко сделать съемник шаровых опор своими руками. Он собирается из подручных средств. Давайте рассмотрим и другие инструменты, которые можно как купить, так и изготовить самостоятельно.

Это наиболее простой и при этом достаточно эффективный съемник. Его нельзя отнести к какому-либо типу механизмов, однако в вопросах выпрессовки это хороший выбор. Для изготовления понадобится только болгарка или станок с абразивным кругом. Заготовка представляет собой пластину из металла, размеры которой аналогичны коробку спичек.

Затем к этой скобе приваривают прут. С помощью него можно будет использовать съемник для шаровых опор. Работать с клином достаточно просто. Его устанавливают в зазор, который имеется между проушиной и корпусом шаровой поры. Затем при помощи молотка клин забивают, что приводит к выпрессовке пальца.

Но при работе с этим инструментом есть существенный недостаток. В процессе выпрессовки опоры повреждается пыльник. Именно поэтому клин используют только при замене наконечников либо опор. От ремонтов при помощи такого приспособления лучше отказаться.

Стоимость

Приобрести специальные съемники для подшипников можно в магазинах автотоваров, а также в интернете. Цены при этом могут быть вполне приемлемыми. Также устройство можно приобрести непосредственно на СТО, если такая продажа у них налажена.

Стоимость зависит как от технических характеристик и марки модели, так и от вида съемника.

Так, двухзахватные механические модели в зависимости от модификации и марки обойдутся покупателям от 5 долларов за одну штуку. А трехзахватные инструменты будут стоить от 10 долларов и выше.

Гидравлические варианты стоят дороже. В зависимости от разных факторов их стоимость составляет от 100 до 1000 долларов за штуку.

Рассмотренные выше устройства имеют разную модификацию и тип в зависимости от того, как планируется их использовать. Для большинства автовладельцев такой инструмент просто незаменим.

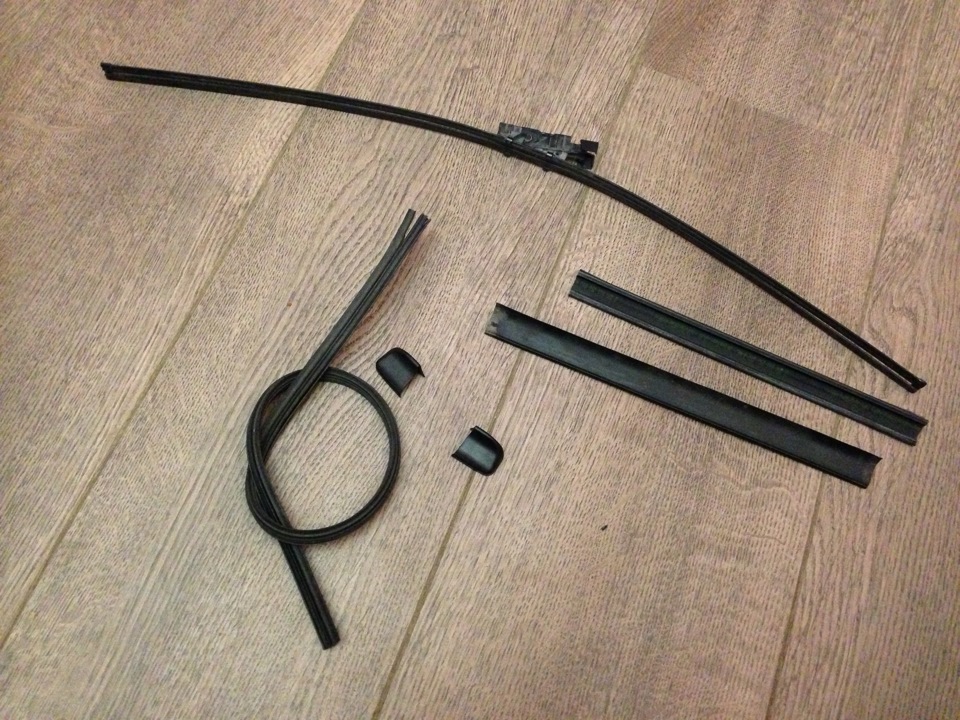

Замена очистной ленты

Если отмечена плохая очистка стекла, то следует восстановить их работоспособность или же заменить. Восстановить работоспособность можно, заменив резиновую ленту. У всех видов это сделать несложно. Достаточно немного разжать зажимы держателя и аккуратно извлечь ленту вместе с прижимными пластинами. Для удобства работы дворник можно снять с поводка, предварительно высвободив отверстие адаптера от фиксатора.

Видео: Замена дворников на бескаркасные

При выборе ленты нужно учитывать несколько факторов. Сама лента должна иметь однородную структуру, быть достаточно эластичной, рабочая кромка не должна иметь задиры или заусеницы. Также следует учитывать длину ленты, она должна быть идентичной длине снятой ленты. Со старой ленты извлекаются прижимные пластины, устанавливаются на новую ленту, и затем она монтируется на держателе с последующей фиксацией зажимами

Важно проследить при установке прижимных пластин в ленту, в какую сторону у них был изгиб на старой ленте, и установить их точно также на новую

Универсальный съемник подшипников ступицы своими руками

Покупка съёмника не всегда оправдывается, так как применяется при эксплуатации и ремонте авто не так часто, поэтому если есть желание, можно сделать инструмент своими руками.

Так же у самодельных инструментов есть преимущества:

• Проверенный материал.
• Возможность сделать под свои размеры.
• Стоимость ниже, чем у покупного приспособления.
• Возможность доделки или переделки.

Трех захватный самодельный инструмент

Данный тип инструмента самый сложный в изготовлении, так как имеют своеобразную форму деталей, и нуждается в точных размерах для их сопряжения.

Требуемые инструменты и материалы:

1. Болгарка с отрезным диском по металлу;
2. Лист 1 м2 толщиной 10-20 мм;
3. Шпилька М18х1,5х 400 мм;
4. Две гайки М18х1,5 высота 20 мм;
5. Отрезок трубы наружный диаметр 89 мм, толщина стенки 7 мм;
6. Болты М10 для подвески лапок в проушины;
7. Сварочный аппарат.

Лапы вырезают из листа 10-20 мм, L = 200-220 мм, крестовину изготавливают из гайки М18х1,5, либо вырезают болгаркой из цельного листа. Размечают контуры крестовины, вырезают, по центру сверлят отверстие, затем метчиком М18х1,5 нарезают резьбу.

Второй вариант: приварить к листу гайку, вместо нарезки резьбы. В проушинах делают отверстия под болты М8 или М10.

Видео: «Изготовление трех захватного приспособления»

Чашечный съёмник

Основная часть инструмента: шпилька М18, чашка и сменные диски. Болт с резьбой и гайку можно подобрать в магазине, а вот остальные детали придется заказывать у токаря по эскизу или чертежу.

На ВАЗ 2108, 2109, 2110, 2111 подойдут шайбы— 30, 34, 37, 77 мм, чаша (кольцо) — 77 мм. Для других марок автомобилей найдите оригинальный номер детали и её размеры, а далее вырежьте подходящие шайбы и чашки.

Видео: «Чашечный съемник своим руками»

Двух захватный съёмник ступиц

Имея любительские навыки сварочных работ, двух захватное приспособление изготавливают из пластин, гаек, шпилек.

Не самый простой способ изготовить ССП в гаражных условиях, для его сборки этого понадобится:

1. Лист 5 мм;
2. Болт М 14х1,5х 240;
3. Болты с гайками М6;
4. Гайки М14.

Видео: «Двух захватное приспособление своими руками»

Съёмная траверса для выпрессовки

Данный вариант подходит для выпрессовки и запрессовки шарикоподшипника из ступицы, не снимая её с кулака. На фото представлен пример такой конструкции.

1. Берётся один или две прочные стальные пластины, сверху просверливается отверстие под болт и приваривается гайка.
2. Снизу соосно приваривается вторая гайка.
3. Далее делают отверстия под болты М10 с равными интервалами. Лапки вырезаны из пластины 10 мм.
4. Две пластины стянуты болтами. Между ними находится длинный болт М16.

Единственная покупка — коронка под размер обоймы шарикоподшипника. Нужные шайбы вырежьте из полосы 10 мм.

Потребуется инструменты и материалы:

1. Болгарка;
2. Сварочный и сверлильный аппарат;
3. Отрезок трубы внутренний D 75 мм;
4. Полоса 70х30х5, 2 штуки;
5. Болты М6 с гайками 4 штуки, контр гайки 8 штук
6. Шайба толстостенная Д 45мм.

Виды съемников подшипников ступицы

Изучите сводную таблицу, в которой представлены несколько основных типов ССП, а так же конкретные рекомендуемые модели.

Тип и модель	Применение	Средняя цена, руб.
С 3-лапами	Снятие деталей с осей и валов, в том числе обойм шарикоподшипников задних ступиц.	2000-3000
С 2-лапами	Снятие деталей с осей и валов, в том числе подшипников ступиц задних колёс.	1000-2000
Чашечный с набором оправок	Снятие и запрессовка деталей в отверстия, в том в поворотные кулаки и подшипники ступиц передних колес.	6000-8000

Какие съемники нужны для снятия и запрессовки ступичных подшипников

Для переднего и заднего колеса рекомендуется использовать два вида инструмента: с тремя или двумя лапами и чашечный съемник – это минимальный набор съемного инструмента для правильного и безопасного снятия и запрессовки деталей ступичных узлов.

Съемник ступиц и подшипников для автомобилей ВАЗ и LADA

Для замены переднего и заднего ступичного узла на ВАЗах согласно рекомендациям завода-изготовителя нужны два типа съемных устройств.

1. Для съема шарикоподшипника у заднего колеса применяются захватные инструменты.
2. Для спрессовки и запрессовки подшипник у переднего колеса применяют чашечные типы.

Выбрать модели данных инструментов можно из обзора представленного выше. Для выбора чашечного съемника, ориентируйтесь на внешние и внутренние диаметр ваших подшипников, но как правило достаточно почитать отзывы и получить консультацию продавца.

Для автомобилей ВАЗ, например, подойдет модель Force 9T0311, AV Steel AV-922722, MHRTOOLS MHR04039, NEO 11-829. Подойдут для запрессовки подшипников в заднюю или переднюю ступицы, а также в поворотный кулак. С обратной стороны вставляют шайбу, зажимают гайку, ставят ключ на задержку. Затем вращают гайку штока по часовой стрелке.

Как работают стеклоочистители на автомобиле, разбираем систему

Такая простая конструкция как стеклоочистители на автомобиле, но кто же знал, что даже они могут преподнести конструкционные сюрпризы? Посмотрим на схему работы и конструкцию обычного стеклоочистителя.

В автомобиле существует множество запчастей, которые как мы неверно считаем второстепенны. Это данность, которую мы считаем таковой, а значит часто мы не замечаем насколько увлекательной может быть конструкция той или иной части машины. Эти штуковины работают и хорошо и зачем знать устройство этих «серых мышек»? А между прочим, это крайне увлекательный и разнообразный мир. В него входит и такой элемент без которого невероятно представить безопасное и комфортное передвижение во время разнообразных осадков, — автомобильных очистителей лобового стекла.

Мы поднимаем рычажок и «дворники» начитают движение по ветровому стеклу за счет действия электромотора. Действительно, так они работают, но описание крайне базовое, на самом деле все гораздо разнообразнее и веселее.

Выводы

Итак, для чего нужна замена щеток стеклоочистителя? «Тойота» или любая другая модель автомобиля нуждаются в этой процедуре регулярно. Такие действия способны снизить риск дорожно-транспортных происшествий в плохую погоду. Специалисты рекомендуют проводить замену один раз в год или сразу же после того, как вы заметили, что «дворники» начали плохо справляться со своими обязанностями.

Менять щетки стеклоочистителя для передних и задних стекол очень просто. В первом случае вам лишь нужно следовать общей инструкции. А во втором учитывать индивидуальные особенности вашего «железного друга». Немного сложнее будет справиться с бескаркасными изделиями, однако и тут нет ничего невозможного

Немного терпения, усилий и осторожности – и вы быстро справитесь с поставленной задачей. Меняйте «дворники» регулярно, и вы сможете полностью насладиться ездой на автомобиле при любых погодных условиях

Автомобильные стеклоочистители, в обиходе называемые «дворниками», — одна из расходных деталей всех автомобилей. Они служат для удаления с поверхности лобового, а иногда ещё и заднего стекла воды и грязи, которые мешают обзору. Поскольку щётки от разных автомобилей принципиально не отличаются друг от друга, замена стеклоочистителей делается одинаково для всех машин. Рассмотрим, как поменять их своими руками.

Заключение

При ремонте ступичного узла в гаражных условиях, снятие и демонтаж деталей выполняется без использования специального инструмента. Применение съемных приспособлений (ССП) необходимо при сборке узла, запрессовке шарикоподшипника, для обеспечения точности сопряжения.

Для выбора приспособления воспользуйтесь рекомендациями из статьи. Так же инструменты такого типа изготавливают и своими руками, типовые инструкции, чертеже и фото представлены в материале. В конце рекомендует посмотреть применением профессионального инструмента при замене ступичных подшипников.

Вариант правильной замены ступиц:

На нашем сайте имеется много полезной информации по данной теме:

• Инструкции и видеоматериалы по замене подшипников.
• Рейтинг лучших производителей ступичных подшипников.
• Как правильно выбирать подшипник ступицы.
• Как затянуть подшипник ступицы, и на какой момент затяжки.
• Подробная статья по задним ступичным подшипникам.
• Подробная статья по передним ступичным подшипникам.
• Рассчитать срок службы подшипника ступицы.
• Как проверить ступичный подшипник.
• Как смазать ступичный подшипник.
• Как открутить гайку ступицы.

Лучшее на сайте:

Сохрани себе, пригодится!
