Форсунки омывателя лобового стекла

Нюансы регулировки

Если в процессе очистки или после длительной эксплуатации веер омывательной жидкости начал функционировать неправильно, не попадать на необходимые участки ветрового стекла, придётся выполнить регулировку веерных форсунок.

Относительно этих распылителей ходят активные споры. Одни уверены, что не существует методик, как можно отрегулировать работу веерных форсунок омывателя. Другие же предлагают воспользоваться подручными средствами для настройки.

Устанавливая на место очищенные или новые веерные форсунки от омывателя лобового стекла вашего автомобиля, следует заранее подумать над тем, как настроить их правильную работу. Иначе вода будет попадать слишком высоко или низко, подаваться в сторону, что не позволит эффективно очищать стекло и нарушит нормальную работу самих дворников.

Фактически веерный тип форсунок является нерегулируемым. Хотя существует обратное мнение, согласно которому, настраиваются они точно так же, как и обычные струйные. Для регулировки якобы достаточно взять обычную иглу или булавку, вставить её в корпус сопла и начать вращать в разные стороны, добиваясь необходимого направления распыляемой жидкости из бачка стеклоомывателя.

Но в действительности такой метод не сработает. Он актуален только для тех автомобилей, где используются стандартные или скорее классические струйные распылители. Тут точно можно вставить острую булавку или иглу в отверстие, покрутить его в разные стороны, тем самым поменяв направление подающей струи. Причём каждое сопло регулируется отдельно, чтобы все они не били водой в одну точку лобового стекла вашего автотранспортного средства.

Никто не запрещает вам рискнуть и попробовать вставить иглу в сопло веерной форсунки. Можете даже покрутить там что-то и попытаться отрегулировать. Не стоит удивляться, если результата никакого не увидите. Такие форсунки не регулируются, поскольку в их конструкции не предусмотрено подвижных элементов. Отсюда и бесполезность ковыряния иголками и булавками.

Поток или веер воды будет подаваться правильно и равномерно, если выполнить все требования по последовательной и аккуратной установке распылителя. Тогда и настраивать ничего не придётся, поскольку необходимость в этой процедуре отпадёт сама собой.

Но нельзя говорить, что всегда веерные форсунки распыляют жидкость в правильном направлении, и вероятность неправильного потока воды нулевая. Подобные ситуации действительно случаются. Это связано с разными факторами, включая неправильное положение распылителя относительно ветрового стекла автомобиля. Такая ошибка была допущена при установке.

Чтобы изменить направление потока воды, потребуется воспользоваться самой обычной изолентой. Некоторые советуют подпиливать конструкцию из пластика, но делать это не рекомендуется из-за возможных рисков поломки веерного распылителя. Лучше взять изоленту и намотать её в несколько слоёв в передней или задней части форсунки. Это позволит соответственно поднять или опустить уровень распыления жидкости.

Альтернативой изоленте может выступать уплотнитель, который сможет долгое время держаться на форсунке и не терять свои свойства за длительный период эксплуатации. Уплотнитель или лента подкладываются под заднюю или переднюю часть форсунки. На этом регулировка заканчивается. Никаких дополнительных процедур с помощью иголок, булавок и прочих острых предметов проводить не рекомендуется.

Веерные форсунки являются действительно эффективными и полезными видами распылителей стеклоомывательной жидкости автомобилей. Несмотря на наличие некоторых недостатков, преимущества всё же перевешивают возможные минусы. Этим объясняется повышенный спрос на веерные распылители среди тех автомобилистов, машины которых изначально комплектовались классическими струйными распылителями.

Отрегулировать и очистить форсунки автомобилист может своими собственными руками. Прочищаются и настраиваются все виды распылителей, но с определённой разницей. Если струйные регулируют иглой, то для веерных как таковой настройки не предусмотрено. Но определённые манипуляции для изменения направления распыляемой жидкости провести возможно, не обращаясь за помощью в автосервис и не покупая новые форсунки.

Лучшие цены и условия на покупку новых авто

Как прочистить форсунки омывателя лобового стекла

В некоторых случаях форсунки достаточно всего лишь прочистить. Для этого процесса вам может потребоваться:

  • булавка или аналогичный предмет;
  • компрессор;
  • большой шприц;
  • мыло;
  • вода.

Перед процессом очистки нужно удостовериться, что причина некорректной работы именно в форсунках. Лучше для полной уверенности посмотреть уровень воды в бочке. Если проблема не в этом, то надо снять шланги и включить систему. В случае если через шланги проходит сильный поток жидкости, то проблема точно кроется в загрязнении форсунок.

Перед снятием форсунок сначала нужно их отсоединить от шлангов, подающих жидкость. Затем немного надавить до их поднятия.

Сам процесс очистки можно осуществить следующими способами:

  1. Сначала форсунку хорошенько промываем мыльной водой. Затем подключаем компрессор и включаем продув. Все загрязнения должны устраниться под сильным давлением воздуха.
  2. Очистку также можно совершить при помощи шприца. Процесс менее эффективен, но и не требует специального оборудования. В шприц набираем воду, затем вставляем его в сопло и начинаем промывку. Такой способ тоже способен убрать грязь.
  3. Очистить отверстие можно и при помощи иголки или булавки. По окончании можно, как и во втором способе подключить шприц с водой.

Когда ничего не помогло стоит попробовать оставить форсунки на ночь в мыльном растворе. А наутро снова попробовать один из методов. При дальнейшем отсутствии результата проще сменить деталь. Порой бывают разбираемые жиклеры. Промывка их проходит гораздо проще.

Так вы можете узнать из этого видео о том, как установить универсальные форсунки:

Замена форсунок омывателя лобового стекла веерными вместо штатных струйных жиклёров обеспечит более эффективную работу очистителя. В этом случае разбрызгивание жидкости будет осуществляться равномерно на большом участке и стеклоочистители быстрее устранят грязный налёт. Единственным недостатком веерных форсунок является то, что в момент разбрызгивания жидкости на большой площади, на мгновение ограничивается обзор. Однако такая ситуация может быть опасной только во время движения на большой скорости.

Для замены штатных жиклёров форсунками веерного типа необходимо купить:

  • комплект форсунок;
  • обратный клапан;
  • новые шланги;
  • тройник.

В качестве обратного клапана можно использовать обратный клапан ВАЗ-2108 (2109), топливный обратный клапан или аналогичные импортные устройства. Как вариант, можно установить обратный клапан, который используется в системах подачи воздуха для аквариума. Обычно он устанавливается на трубке, которая идёт от компрессора к рассеивающему фильтру.

Как с помощью лимонной кислоты летом можно очистить систему омывателя стекол автомобиля?

При эксплуатации автомобиля многие опытные владельцы часто добавляют в бачок омывателя лимонную кислоту, которая позволяет устранить все возможные загрязнения. Это предупреждает появление различных поломок, устранение которых в последующем потребует существенных финансовых затрат. Поговорим поподробнее о том, имеет ли смысл добавлять в бачок омывателя лимонную кислоту или любую другую химию.

Особенности использования системы омывания стекол

Многие водители не задумываются о значимости правильной работы системы омывания лобового стекла. Дело в том, что различные загрязнения, которые постоянно появляются на стёклах, существенно ухудшают обзор, соответственно от этого напрямую зависит безопасность управления автомобилем. Зимой в слякоть требуется едва ли не каждые пару минут смывать грязь со стёкол, используя не только дворники, но и систему подачи чистой воды и омывающей жидкости.

Такая система омывания окон состоит из расширительного бачка, мощного насоса, патрубков и форсунок, которые под высоким давлением распыляют воду на стекло, что позволяет устранять все возможные загрязнения. Зимой в холодное время года вместо обычной воды используется специальная незамерзающая жидкость, которая имеет низкую температуру кристаллизации, что предотвращает разрыв патрубков и бачка с форсунками.

Проблема в том, что в воде содержатся различные растворенные соли и кальций, которые в последующем оседают на трубках и форсунках, появляется плотный кальциевый налет, который, в конечном счете, выводит из строя всю систему. Поэтому, чтобы избежать таких поломок, необходимо на регулярной основе очищать систему омывания, для чего в воду добавляют специальную химию.

Использование готовых химикатов или лимонной кислоты

В магазинах автохимии можно найти различные специализированные средства, основное назначение которых устранение таких плотных кальциевых образований и очистка системы омывания лобового стекла. Несмотря на свою эффективность, подобные средства всё же не получили большого распространения на рынке, что объясняется их дороговизной. Поэтому не стоит удивляться тому факту, что многие автовладельцы по старинке используют подручные средства, тем более что они полностью безопасны и эффективны.

Одним из таких проверенных временем народных рецептов очистки бачка омывателя и всей системы является лимонная кислота. Стоимость лимонки минимальна, при этом при условии соблюдения предельно-допустимых дозировок можно полностью устранить налёт, вернув первоначальную эластичность патрубкам. Использование такого химиката позволяет устранить загрязнения с форсунок распылителей, которые снова качественно омывают лобовое стекло, обеспечивая его полную очистку.

Лимонная кислота эффективно расщепляет различные твердые отложения, это недорогое и полностью безопасное в использовании средство. Всё, что необходимо будет сделать, это добавить небольшое количество лимонки в воду в бачке расширения, после чего следует слегка побрызгать водой на стёкла, чтобы очищающий раствор попал во все трубки и распылительные форсунки. Нужно будет дать поработать несколько дней такой жидкости, чего будет достаточно для полного удаления имеющегося налета.

Несомненным преимуществом использования такой лимонной кислоты является её минимальная агрессивность, что исключает вероятность повреждения лакокрасочного покрытия при повышенной концентрации раствора. Однако помните, что использовать чистую лимонку для такой очистки всё же не следует, поэтому её в обязательном порядке разводят водой, как минимум в консистенции один к одному.

В качестве альтернативы лимонной кислоты можно использовать Кока-колу, которая не содержит сахара. В ее составе имеется небольшое количество ортофосфорной кислоты, которая отлично удаляет все плотные отложения и очищает бачок омывающей жидкости. Хватит буквально полулитровой бутылки Кока-колы, чтобы полностью устранить имеющийся налет. Такой сервис следует проводить не реже одного раза в год.

Подведём итоги

В процессе эксплуатации автомобиля в системе омывания стекол на патрубках и форсунках появляется небольшой плотный налет, который существенно снижает проходимость, делает трубки ломкими, и, в конечном счете, приводит к необходимости замены помпы и дорогих распылителей. Чтобы избежать подобных проблем необходимо ежегодно выполнять очистку бачка омывателя, для чего в него заливают раствор лимонной кислоты, C oca- C ola или различные покупные специализированные очищающие составы.

Видео

Осень — пора дожей и модернизации системы очистки лобового стекла

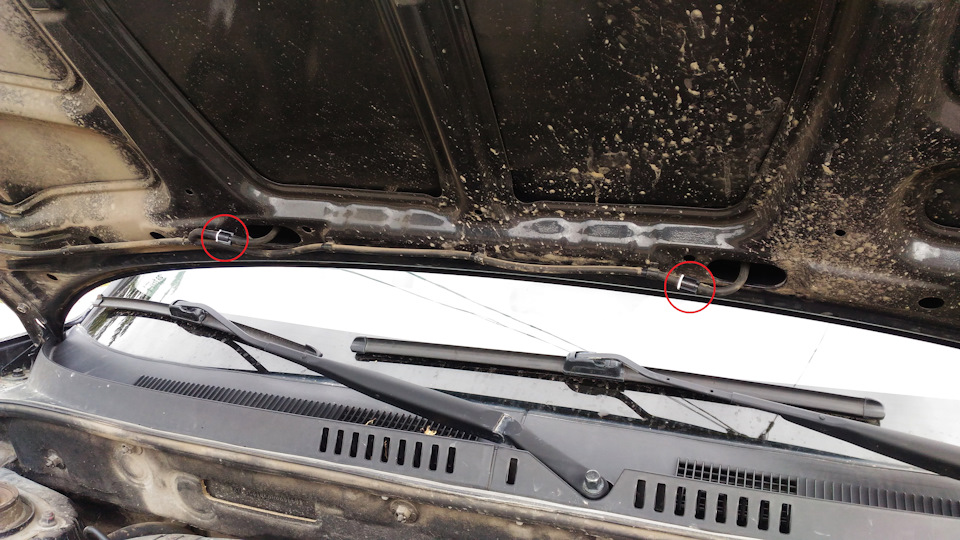

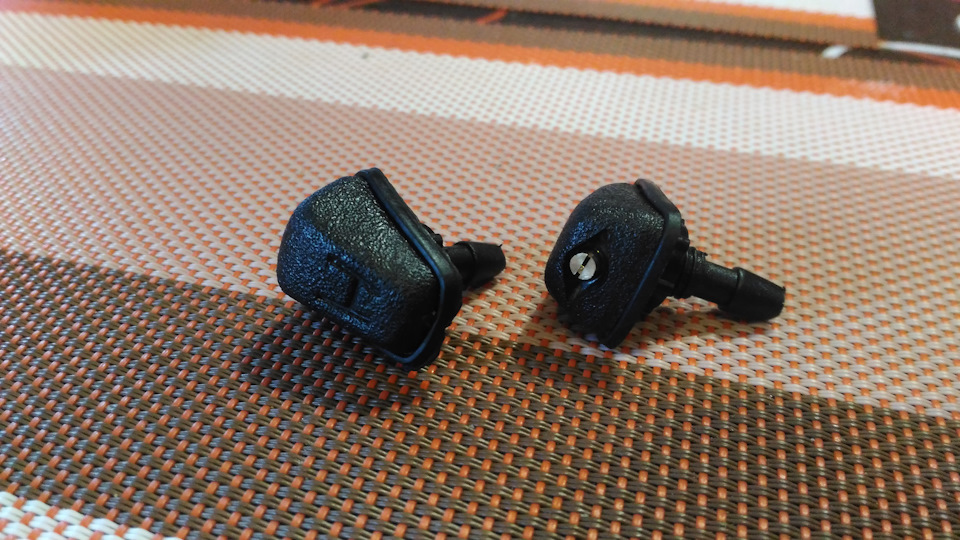

Изначально мне не очень нравились штатные форсунки омывателя лобового стекла. Давно хотел поставить веерные, но все как то руки не доходили. Тем более я уже пробовал разные варианты на предыдущих машинах — от дорогих вольвовских форсунок до дешевых. С форсунками Volvo как повезет, высота струи не регулируется. Самый оптимальный вариант — знакомые всем веерные форсунки для ваза с регулируемой высотой струи. Не один владелец санты и других авто их себе ставили, про них очень много записей в борт-журналах. Цена вопроса 30-60 руб. за штуку, продаются в любом сельпо. Бывают разных вариантов с буковской H или G на корпусе. Я забрал такие форсунки бесплатно в магазине БИ БИ (АВТО 49) за баллы, которые были на бонусной карте

Установка очень простая. Нужно всеголишь открыть капот, сжать усики крепления родных форсунок и установить новые. После установки я остался недоволен. Дело в том, что очень долго щетки трут на сухую, пока не закачается вода в форсунки. Сразу стало понятно — нужно ставить обратные клапана.Вариантов масса:DOMINANT TO85032126020

70 руб.NSP NSP048532126020

70 руб.TOYOTA 85321-26020

200 руб.VOLVO 30896546

200 руб. (обратный клапан одинарный)VOLVO 1392074

500 руб. (обратный клапан проходной (три выхода))

По факту конструкция обратного клапана элементарная — шарик в трубочке с ограничителями. Поэтому самые экономные автовладельцы ставят обратный клапан для аквариума. Стоит он рублей 20 Я же просто заказал 3 одинарных клапана от тойоты, не стал экономить.Установка клапанов тоже элементарная. Режем шланги в нужном месте (желательно поближе к форсунке) и ставим форсунку, соблюдая направление движения воды по стрелке на клапане.

Третий клапан я заказал не просто так. Открываем багажник и рядом с уплотнителем видим трубку к форсунке омывателя заднего стекла. Режем трубку и ставим обратный клапан в разрыв.

В итоге форсунки срабатывают моментально, еще до первого взмаха щетками. Особенно заметно стало на заднем стекле. Не очень понимаю, почему это не сделали на заводе. Теперь одной рукой рулю, другой слезы радости вытираю при использовании омывателя Надеюсь кому-то пригодится.

Установка веерных форсунок своими руками

Как показывает практика, монтаж веерных форсунок омывателя лобового стекла во время замены струйных аналогов не отличается сложностью в том случае, если для замены форсунки подобраны правильно.

Более того, часто избежать дополнительных доработок не удается, особенно если форсунки нужно отрегулировать по высоте. Дело в том, что на разных авто область распыла может меняться, что неизбежно требует корректировок.

По этой причине нужно быть готовым к тому, что под заднюю часть форсунки требуется подкладывать уплотнитель или изготавливать прокладку из тонкой резины, изоленты и т.п. Бывает и так, что нижняя часть веерной форсунки бывает толще, чем у штатного варианта. Чтобы установить элемент, форсунку приходится подтачивать.

Еще добавим, что веерные форсунки требуют наличия обратного клапана в системе омывателя. Если такого клапана нет, жидкость будет плохо распыляться, дворники будут тереть «на сухую». Коротко, клапан нужен, чтобы жидкость не стекала назад в бачок после того, как отключился насос стеклоочистителя. Еще клапан исключает попадание воздуха через форсунку в систему.

Само собой, если такого клапана нет (сам клапан является простым подпружиненным шариком), отверстие форсунки при отсутствии давления жидкости не будет закрыто со всеми вытекающими последствиями.

Кстати, можно обойтись и без обратного клапана, но тогда нужно, чтобы была реализована задержка начала движения дворников до момента, пока не начнется воды через форсунки. Другими словами, жидкость должна сначала успеть дойти по шлангам от бачка до форсунок. Причем это должно произойти раньше, чем сработают дворники.

Как правило, проще поставить обратный клапан. Часто берут клапан системы омывателя от ВАЗ 2108-2109, импортные клапаны Тойота, Вольво и т.д. Еще среди доработок выделяют замену трубок штатного образца на гибкие силиконовые трубки (например, для аквариумов).

Подготовив все необходимое, можно переходить к установке веерных форсунок. В комплекте для замены штатных распылителей должны быть:

  • форсунки;
  • клапан;
  • шланги;
  • тройник;
  1. Для монтажа может потребоваться снять обшивку, шумоизоляцию или утеплитель капота (при наличии);
  2. Затем нужно отсоединить трубки от штатных форсунок;
  3. После разжимаются зажимы штатных форсунок, сами форсунки выталкиваются вверх;
  4. Теперь ставится обратный клапан (если его нет в системе). Клапан устанавливается перед тройником. Не следует ставить по одному клану на форсунку, так как это уменьшит эффективность подачи и распыла жидкости;
  5. Далее нужно установить веерные форсунки омывателя (при необходимости, доработать элементы для точной установки);
  6. Завершением работ является подсоединение шлангов подвода жидкости к форсункам.

Что касается настройки, регулировка веерных форсунок обычно не требуется. Причина — в корпусе стоит форсунка, в которой нет элементов с возможностью движения или смещения. Получается, регулировать просто нечего.

Однако если веерные форсунки распыляют жидкость слишком низко или высоко, придется подкладывать уплотнитель-прокладку под заднюю или переднюю часть форсунки, тем самым поднимая или опуская распылитель.

Этапы снятия форсунок омывателя

Как снять форсунки омывателя лобового стекла правильно? Для этого нужно выполнить несколько шагов. Помните о том, что необходимо демонтировать множество элементов из пластика. Если температура окружающей среды минусовая, они могут растрескаться и сломаться. Чтобы такого не произошло, ремонтные работы стоит выполнять в отапливаемом помещении

Кроме того, важно, чтобы автомобиль согрелся с улицы.

Алгоритм действия может отличаться в зависимости от конструктивных особенностей, наличия системы подогрева жидкости, а также марки авто. Однако принцип действий общий:

Демонтируем стеклоочистители – дворники. То, как правильно их снимать, зависит от конструкции. В ряде моделей придется убрать заглушку из пластика, которая находится в области крепления дворников. Чтобы сделать это, придется подсунуть под нее пластиковую лопатку, затем декоративный элемент легко отщелкнется. Если авто старого года выпуска, нужно приложить усилие. Затем раскручиваем гайки, с помощью которых крепятся дворники. Не стоит полностью откручивать их, в противном случае, когда вы будете снимать дворники, гайки отскочат и стекло разобьется

После этого осторожно, раскачивающими движениями, отстегните стеклоочистители.
Демонтируем поролоновые накладки на капоте, они прикреплены с помощью клейкой ленты. По завершении работ их нужно будет снова приклеить с помощью скотча либо заменить на новые.
Удаляем утеплитель

В ряде моделей авто требуется убрать утеплитель капота, который находится с внутренней стороны и препятствует потере тепла. Такая подкладка крепится с помощью клипс, их нужно осторожно снять. В случае если вы повредили клипсы, приобрести новые можно в любом специализированном магазине.
Снимаем жабо. Это накладка из пластика, расположенная между крышкой капота и стеклом. Не стоит ее отодвигать, чтобы добраться до форсунок, это может привести к поломке детали. Дело в том, что пластик легко трескается, в результате придется заменить испорченный элемент. Как снять жабо: для этого демонтируем крепеж, с помощью которого он зафиксирован, поддеваем пластиковую деталь и осторожным движением отделяем жабо от кузова. Действуйте аккуратно, чтобы не повредить защелку, находящуюся в центральной нижней части этого элемента. Защелку аккуратно нащупываем и отщелкиваем, так вы исключите поломку.
Демонтируем систему подогрева форсунок, если она есть в вашей машине. Чтобы выполнить эту работу, снимаем фишку подогрева омывателей, а также коннекторы. Затем отсоединяем форсунки от шланга омывателя, который крепится к ним с торца.
Теперь непосредственно можно снять форсунки омывателя, отсоединяем их от кузова. В зависимости от способа крепления, метод работы может отличаться. Если модель старая, то форсунки будут крепиться с помощью гаек, в этом случае закидываем ключ на крепежную гайку и пару раз поворачиваем. Откручиваем гайку, снимаем и убираем крепеж, по окончании ремонта его нужно будет установить обратно. В новых машинах форсунки фиксируются на защелках.

Чтобы демонтировать элемент, осторожно надавливаем на защелку, сдвигаем наружную деталь в сторону стекла. Если не удается снять защелку, под наружную часть форсунки можно подсунуть пластиковую лопатку

Раскачивающими движениями достаем элемент из системы омывания.

В ряде моделей авто одна либо две форсунки находятся под кожухом из пластика, он прикреплен на саморезах и запайках. Чтобы убрать защиту, отделяем ее. Чтобы монтировать кожух обратно, припаиваем его либо приклеиваем.

Также может потребоваться не только снять форсуну омывателя, но и проводку подогрева, установив новую. Но если действовать аккуратно, получится оставить старую проводку, не заменяя ее.

По завершении демонтажных работ тщательно осматриваем снятые элементы из поролона и пластика. Если они деформированы, с трещинами, неэластичные, следует установить новые детали.

Как действовать, чтобы снять форсунку омывателя заднего стекла? Для этого подготовьте плоскую отвертку и ткань. Ваша задача – поддеть распылитель, подложив тряпку, так вы не испортите ЛКП. Последующие шаги аналогичны предыдущим, описанным выше, когда мы снимали форсунки лобового автостекла.

Виды форсунок

Возможности омывателя стёкол зависят от марки машины и её года выпуска. Такое устройство легко заменить на штатную или более универсальную модель. В этом случае будет необходима регулировка форсунок омывателя, которая позволит задать нужное направление подачи жидкости. Их использование такое же простое, как и установка. Форсунки бывают всего двух видов и отличаются по функциональности.

  • Струйные – имеют форму цилиндра, в нижнем крае которого установлен штуцер. При подключении к шлангу поступающая вода рассеивается через распылитель, находящийся сверху. Процесс настойки выполняется с помощью регулировочного винта;
  • Веерные – позволяют охватить большую площадь благодаря нескольким отверстиям для распыления. Обычно в таком устройстве установлено не менее 3 форсунок, а их каналы имеют меньший диаметр чем струйные модели.

Стоит отметить, что омыватель заднего стекла также может иметь разную конфигурацию и мало отличается от устройства, расположенного спереди. Наибольшей популярностью пользуются веерные форсунки, применение которых стало нормой в новых моделях автомобильной техники. Их можно установить на любую машину благодаря универсальности и простоте монтажа.

Какой выбрать обратный клапан ?

В заводской конструкции омывающего устройства часто не предусмотрено обратного клапана. Задача механизма — защита от стекания рабочей жидкости обратно в бачок омывателя в момент снятия питания с насоса. При этом клапан гарантирует непрерывную очистку лобового стекла. Конструктивно это обычный шарик с пружинкой, который перекрывает выход из жиклера при отсутствии давления.

Обратный клапан

Допускается применение веерных форсунок и без установки клапана. Но в этом случае требуется альтернативное решение — задержка движения стеклоочистителей по отношению к подаче жидкости. Она может быть организована двумя путями — с помощью электрической схемы или механических устройств. Благодаря такой переделке, омывающий состав проходит расстояние от емкости с жидкостью до жиклеров до момента, когда начнут работать дворники.

Применять можно следующие виды клапанов:

  • Обратные клапана для ВАЗ-2108 или 2109.
  • Зарубежного производства (для Volvo или Toyota).
  • Готовый тройник с клапаном от Mitsubishi.
  • Обратный клапан из компрессора аквариума. Преимущества — надежность и эффективность.

Продается устройство в магазине зоотоваров. Здесь же можно приобрести кусок трубки из силикона для создания патрубков. Такое изделие выдерживает повышенные температуры и отличается большим ресурсом (даже в сравнении с заводскими трубками, устанавливаемыми на ВАЗ).

https://youtube.com/watch?v=Ecz1rl8xm7k
