Манометр

Преимущества и недостатки

Как и любые технические приборы, ЭКМ имеют свои преимущества и недостатки.

Недостатки:

• Ограничение мощности нагрузки из-за слишком малого значения предельного тока коммутации, который имеет диапазон от 0,3 до 0,5 А (ЭКМ со скользящими контактами) до 1 А (контакты с магнитным поджатием);
• Высокая стоимость, по сравнению с реле давления, цена может быть больше в два или три раза.

Преимущества:

• Визуализация настроек четкая и понятная;
• Настройка пределов срабатывания достаточно проста и не требует специальных ключей, особых знаний и большого количества времени;
• Сборка в едином корпусе, что позволяет не использовать дополнительных тройников при подключении.

Сфера использования

Приборы устанавливают везде, где нужно контролировать уровень давления, чтобы избежать аварийных ситуаций и нарушений технологических процессов:

Приборы применяются во всех случаях, когда необходимо знать, контролировать и регулировать напор воды, других жидкостей, газов, пара. Сложно назвать отрасль, которая может обойтись без этого. Наиболее часто манометры применяют в теплоэнергетике, на химических, нефтехимических предприятиях,в пищевой отрасли.

Назначение жидкостного манометра зависит от устройства, но используются они все реже, так как существует возможность его проливания и выплескивания при резком скачке давления.

Технические параметры манометра

Предназначение рассматриваемого устройства заключается в измерении избыточного давления в системе. Среди большого количества вариантов исполнения выделим именно цифровой манометр, так как в последнее время он устанавливается на большинстве оборудования, в том числе компрессорах. Электронный манометр характеризуется следующими особенностями:

1. Относительно небольшие размеры.
2. Высокая степень точности проводимых измерений.
3. При обеспечении требуемых условий эксплуатации, длительная служба.
4. Возможность проведения калибровки.

В целом можно сказать, что подобный цифровой измеритель излишков давления сегодня весьма распространен. Это можно связать также с относительно невысокой стоимостью многих моделей.

При выборе наиболее подходящего варианта исполнения уделяется внимание нижеприведенным моментам:

1. Рекомендуемым условиям эксплуатации.
2. Точности проводимым измерениям.
3. Допустимое диапазон работы цифрового манометра в системе.
4. Типу применяемого материала при изготовлении корпуса и других элементов.
5. Степень защиты конструкции от воздействия окружающей среды.

Кроме этого, рекомендуется обращать внимание на популярность бренда, под которым выпускается изделие. Как показывает практика, продукция известных производителей служит намного дольше и характеризуется повышенной надежностью

Краткий обзор некоторых моделей датчиков и их особенности

ТМ-510Р.05, ТМ-510Р.06

ТМ-510Р.05, ТМ-510Р.06 от производителя ЗАО «Росма» собираются на базе манометров ТМ-510, а после установки электроконтактной приставки становятся полноценными ЭКМ.

В данных моделях ЭКМ используются контакты с магнитным поджатием, которые позволяют коммутировать большие токи с большой разрывной мощностью контактов, по сравнению с приборами, имеющие скользящие контакты.

ЭКМ ТМ-510Р.05, ТМ-510Р.06 характеризуются надежным электрическим соединением при динамических нагрузках.

Основные характеристики:

1. Двухконтактная электрическая схема;
2. Максимально возможное напряжение ~380 В;
3. Максимально возможный ток — 1 А;
4. Максимально возможная разрывная мощность контактов — 30 Вт;

ЭКМ100Вм

ЭКМ100Вм – является электроконтактным манометром на микровыключателях, предназначен для замыкания или размыкания электрической цепи при достижении заданного предела давления. Обеспечивает визуальную индикацию контролируемого давления.

При необходимости может быть оснащен дополнительными опциями:

1. Бобышки, отводы или импульсные трубки ;
2. Краны и клапаны;
3. Прокладки, переходники, демпферы и т.д.

Модель ЭКМ100Вм имеет следующие характеристики:

• Диапазон возможных измерений до 4 МПа;
• Класс точности 2.5;
• Диаметр корпуса 100 мм;
• электроконтактной группой V исполнения по ГОСТ 2405-88.

Технологии не стоят на месте, все совершенствуется, в том числе и конструкции измеряемых приборов.

Так, например, современные цифровые датчики ЭКМ-1005, ЭКМ-2005 от заводов-изготовителей Теплоклимат, Теплоконтроль и Элемер, совсем скоро вытеснят устаревшие стрелочные приборы. Это электронные показывающие современные интеллектуальные контактные манометры имеющим как дискретные, так и аналоговый выход (4-20 мА).

Они уже пользуются на рынке достаточно большим спросом

Поэтому не важно, какими характеристиками обладает прибор, рано или поздно появится новый, более удобный и полезный в работе

Принцип работы и схема подключения теплового реле

Что такое электромагнитное реле, их виды и принцип работы

Для чего нужен магнитный пускатель и как его подключить

Что такое импульсное реле — схема подключения для управления освещением

Что такое термостат и какой у него принцип работы

Что такое диодный мост, принцип его работы и схема подключения

Условия эксплуатации и считывание показателей

На циферблате водяного манометр указывается давление. Оно может измеряться в барах, Паскалях или атмосферах.

Соотношение между единицами измерения примерно такое: 1 атм = 100 кПа = 0,1 МПа = 1 бар = 1 кгс/см2 = 750 мм рт. ст. Это приближенное соотношение. Если надо провести измерения с высокой точностью, то учитывают, что 1 атм = 101,325 кПа = 1,01325 бар.

Пользоваться манометром можно только в тех условиях, которые оговорены в техническом паспорте. Давление на прибор должно подаваться плавно.

Эксплуатация запрещена, если:

• при подаче давления стрелка не движется;
• разбито или треснуло приборное стекло;
• стрелка прыгает и не возвращается в нулевое положение после сброса давления.

Чтобы быть уверенным в правильных показаниях манометра, надо проводить поверку. Новые приборы поверяет изготовитель. Далее контролируется время между поверками.

Допустимый срок указан в паспорте и составляет 1 или 2 года. Поверку проводят в Центре стандартизации и метрологии или в организации, у которой есть лицензия.

Как пользоваться манометром

Многие знают, для чего нужен манометр, но не понимают, как им пользоваться на практике. Манометр в быту и на производстве измеряет давление газа и жидкости в замкнутом пространстве.

В быту, чаще всего, применяют этот прибор для того, чтобы измерять давление воздуха в шинах машины. Поэтому манометр очень популярен у автолюбителей. Его можно приобрести практически в любых магазинах бытовой техники. Он лучше всего подходит для таких простых операций. Для того чтобы гарантированно получить правильные результаты измерений, необходимо:

• Регулярно контролировать давление в шинах, как минимум раз в месяц. Но, если колеса изношены, лучше делать это еженедельно;
• Если шины нестандартные, надо доводить давление в колесах до уровня, рекомендуемого производителем. Этот уровень может варьироваться, в зависимости от марки машины;
• Чтобы правильно измерить давление, нужно, чтобы машина была без груза. Потому что, если автомобиль сильно загружен, то давление будет значительно отличаться от правильного, из-за искажения результатов давления, ввиду того, что возникает дополнительное давление от груза на колеса;
• Чтобы получить минимальную погрешность измерения, надо дождаться, чтобы колеса полностью остыли и их температура стала равной температуре окружающей среды. Когда они еще нагреты от движения, результат будет на 15% выше истинного, а зимой — на десять процентов меньше из-за действия низких температур. Лучше всего проводить измерения спустя три часа после полной остановки автомобиля;
• Если прибор электронный, то он будет выдавать результат в тот момент, когда пользователь отсоединяет манометр от ниппеля. Поэтому самым точным результатом будет последний.

Манометр — незаменимый предмет техники для автомобилиста, так как повышенное и пониженное давление шин создает опасность при движении авто. Пониженное давление бывает, если колесо по каким-либо причинам спустилось в пути; а повышенное — если колеса слишком сильно кто-то перекачал (например, в автосервисе или сам автовладелец). Этот прибор часто используют в авторемонтных мастерских, так как он компактный и имеет небольшой вес.

Как выбрать прибор

При выборе прибора имеют значение следующие аспекты:

• Измеряемая среда;
• Сфера применения;
• Цена;
• Межповерочный интервал.

Не все знают, как часто надо проверять и поверять приборы для измерения давления. Межповерочным интервалом называется срок, когда приборы любых разновидностей нужно заново проверять для того, чтобы удостовериться в том, что его точность не ниже заявленной. У всех новых приборов существует первичная заводская поверка, о чем свидетельствует специальная отметка на циферблате, а также запись в техническом паспорте прибора. Срок первичной поверки составляет один — два года, в зависимости от типа оборудования.

При личном использовании оборудования, например, для диагностики состояния колес машины, можно покупать и подбирать любой манометр, так как в этом случае его поверка не будет являться критическим показателем (часто мы используем такие устройства на протяжении всего срока без каких-либо поверок). Другая ситуация обстоит с устройствами, которые применяются на предприятиях, например, на заводах и фабриках, в котельных и тепловых пунктах. В этом случае, когда срок первичной поверки подходит к концу или уже окончен, нужно отправить прибор в центр метрологии и стандартизации. Там проверят его точность и отрегулируют манометр так, чтобы погрешность была минимальной и соответствовала требованиям регламентирующих документов.

Следует отметить, что повторная поверка может стоить довольно дорого. Поэтому, в некоторых случаях, дешевле иногда купить новый манометр и он будет гарантированно показывать точный результат.

Для того чтобы не столкнуться с трудностями при эксплуатации, необходимо:

• Приобретать приборы, у которых стоит срок действия первичной поверки два года;
• Перед тем, как отправлять прибор на поверку, следует рассчитать все расходы. Потому что в организацию метрологии и стандартизации, возможно, придется съездить несколько раз.

При использовании прибора на вязких и агрессивных средах, а также при эксплуатации в условиях сильной вибрации, он выходит из строя примерно через два года с момента начала эксплуатации. Поэтому смысл в повторной поверке теряется для таких устройств. Вышедший из строя прибор просто заменяется на новый.

Манометры, которые эксплуатируются при слишком высоких или слишком низких температурах, могут показать неправильные значения из-за воздействия экстремальной температуры. В этом случае следует приобретать специализированную модель и она прослужит дольше, а также будет проводить измерения намного точнее. Какой именно вариант устройства лучше выбрать, вам всегда подскажут консультанты в магазинах, специализирующихся на продаже такого вида техники.

Критерии выбора

Прежде чем покупать прибор, надо точно уяснить, для чего он нужен и в каком месте его будут устанавливать.

Важные критерии выбора:

1. Диапазон измерений. Правило: рабочее давление в трубопроводе должно быть не более 2/3 максимума шкалы измерений, но не менее 1/3. Если в трубе давление 5 атм, то надо покупать манометр со шкалой 0…10 атм.
2. Класс точности изменяется от 0,15 до 3. Чем меньше – тем точнее. Для системы подачи холодной или горячей воды вполне достаточно точности 1,5 %.
3. Расположение штуцера бывает радиальное или торцевое, когда он снизу; и осевое или фронтальное, когда он сзади.
4. Рабочий интервал температур.
5. Температурные условия эксплуатации.
6. Рабочая среда (вода, пар, масло и так далее);
7. Диаметр. Он должен быть таким, чтобы прибор помещался в выбранном месте, а циферблат хорошо просматривался.

Необходимо также обратить внимание на присоединительную резьбу штуцера. Она может быть метрической – ее параметры измеряются в мм, обозначается буквой М, например М20/1,5, что означает внешний диаметр 19,9 мм, внутренний – 18,7 мм, шаг 1,5

Отечественные производители по умолчанию используют ее.

Трубная резьба обозначается литерой G. G1/2» означает наружный диаметр 20,9 мм, внутренний – 18,6, шаг – 1,8 мм или 14 ниток на дюйм.

В техническом паспорте нового прибора обязательно должна стаять отметка о заводской поверке. Давность поверки менее года подтверждает, что прибор дает правильные показания.

Подключение к системе водоснабжения

Чтобы измерить давление в водопроводной системе, к ней надо подсоединить манометр.

Возможные места подключения к водопроводу в квартире:

• шланг душа;
• подводка к бачку унитаза;
• шланг к стиральной или посудомоечной машине;
• подводка к смесителю на кухне или в ванной;
• магистральный фильтр.

В некоторых случаях для подсоединения манометра потребуется навинтить переходник. Если подходящего переходника нет, то используют резиновый шланг, который зажимают хомутами.

Перед тем как разгерметизировать систему (открыть краны), надо перекрыть воду. Если манометр устанавливается для постоянной работы, то его необходимо защитить от гидроударов, пульсаций среды, перепадов температур.

Для этого перед ним устанавливают:

• демпферные блоки – клапаны, трехходовые краны, игольчатые вентили, позволяющие перекрывать воду и сбрасывать избыточное давление;

• сифонная трубка применяется, если температура рабочей среды больше 80℃;
• мембранные разделители предохраняют от попадания в манометр абразивных веществ, агрессивных сред.

Устанавливая манометр, надо следить, чтобы циферблат был расположен вертикально, а показания хорошо читались. Запрещено прикладывать усилия к корпусу, закручивая его.

Класс точности манометров

Эта характеристика обязательно указывается в техническом паспорте на прибор. Выражается класс точности в цифрах: чем ниже цифровое значение в маркировке, тем выше точность. Существует три стандартные категории:

• С большой погрешностью. Класс точности 4,0. Эти приборы обычно используются на автомобильных СТО для проверки уровня давления воздуха в шинах.
• Стандартные, в диапазоне 1,0-2,5 (нормальный класс точности для большинства моделей);
• Высокоточные (образцовые), работающие с погрешностью 0,05.

Класс точности влияет не только на погрешность измерений. От него зависит и возможность эксплуатации приборов в том или ином диапазоне. Так, мощные модели не способны уловить минимальные колебания, а сверхчувствительные весьма восприимчивы к высоким «критическим» показателям.

В ассортименте современных моделей есть устройства, способные проводить измерения в диапазоне 0,06-1000 мПа, а также модификации для измерения разрежения давления до уровня -40кПа.

Компания Измеркон , Санкт-Петербург, реализует манометры цифрового типа, с ЖК-дисплеем, на котором показывают измеренные величины. Такие устройства работают с высокой точностью, в пределах 0,5-0,025%. Среди предложений компании есть и модели с дополнительными опциями – например, во взрывозащищенном исполнении.

Чем отличается манометр для воды от манометра для воздуха?

Не знакомые с измерительными приборами люди часто не могут отличить манометр давления воды в системе водоснабжения от прибора, который используется для измерения давления воздуха и газа. Внешне оба эти устройства практически не отличаются друг от друга. Тем не менее, различие между ними все-таки есть.
Разница между манометром для измерения давления воды и воздуха заключается в конструкции и принципе их действия. В приборах для воды роль чувствительного элемента играет мембрана и сосуд с жидкостью. В воздушных манометрах чувствительным элементом служит трубчатая пружина, которая при работе заполняется газом или воздухом.

Виды и типы приборов

Для лабораторных измерений или промышленного применения используются различные варианты манометров с трубной конструкцией. Наиболее востребованы такие виды приборов:

• U-образные. Основа конструкции – сообщающиеся сосуды, в которых определение давления осуществляется по одному или сразу нескольким уровням жидкости. Одна часть трубки соединяется с трубопроводной системой для проведения измерения. В то же время другой конец может быть герметически запаян или иметь свободное сообщение с атмосферой.
• Чашечные. Однотрубный жидкостный манометр во многом напоминает конструкцию классических U-образных приборов, но вместо второй трубки здесь применяется широкий резервуар, площадь которого в 500-700 раз больше площади сечения основной трубки.
• Кольцевые. В устройствах данного типа столб жидкости заключен в кольцевом канале. При изменении давления происходит перемещение центра тяжести, что в свою очередь приводит к перемещению стрелки указателя. Таким образом, прибор для измерения давления фиксирует угол наклона оси кольцевого канала. Эти манометры привлекают высокой точностью результатов, которые не зависят от плотности жидкости и газовой среды на ней. В то же время сфера применения таких изделий ограничивается их высокой стоимостью и сложностью обслуживания.
• Жидкостно-поршневые. Измеряемое давление вытесняет сторонний шток и уравновешивает его положение калиброванными грузами. Подобрав оптимальные параметры массы штока с грузами, удается обеспечить его выталкивание на величину, пропорциональную к измеряемому давлению, а, следовательно, удобную для контроля.

Манометр. Виды и устройство. Работа и применение. Особенности

Манометр – это компактное механическое устройство для измерения давления. В зависимости от модификации оно может работать с воздухом, газом, паром или жидкостью. Существует много разновидностей манометров, по принципу снятия показаний давления в измеряемой среде, каждый из которых имеет свое применение.

• Котлах отопления.
• Газопроводах.
• Водопроводах.
• Компрессорах.
• Автоклавах.
• Баллонах.
• Баллонных пневматических винтовках и т.д.

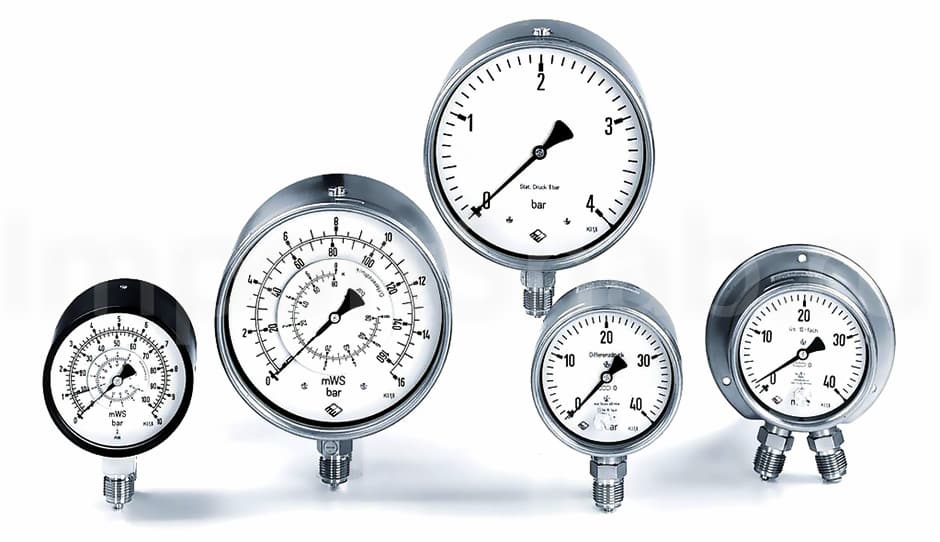

Внешне манометр напоминает невысокий цилиндр различного диаметра, чаще всего 50 мм, который состоит из металлического корпуса со стеклянной крышкой. Сквозь стеклянную часть просматривается шкала с отметками в единицах измерения давления (Бар или Па). Сбоку в корпус входит трубка с внешней резьбой для ввинчивания в отверстие системы, в которой необходимо провести измерение давления.

При нагнетании давление в измеряемой среде газ или жидкость сквозь трубку прижимает внутренний механизм манометра, что приводит к отклонению угла стрелки, которая указывает на шкалу. Чем выше создаваемое давление, тем больше отклоняется стрелка. Цифра на шкале, на которой остановится указатель, и будет соответствовать давлению в измеряемой системе.

• Избытка давления.
• Вакуумного давления.
• Разницы давлений.
• Атмосферного давления.

Применение этих приборов позволяет контролировать различные технологические процессы и предотвращать аварийные ситуации. Манометры предназначенные для эксплуатации в особых условиях могут иметь дополнительные модификации корпуса. Это может быть взрывозащищенность, устойчивость к коррозии или повышенной вибрации.

Разновидности манометров

Манометры используется во многих системах, где присутствует давление, которое должно находиться на четко заданном уровне. Применение прибора позволяет вести за ним контроль, поскольку недостаточное или избыточное воздействие может навредить различным технологическим процессам. Кроме этого, превышение нормы давления является причиной разрыва емкостей и труб. В связи с этим создано несколько разновидностей манометров рассчитанных под определенные условия работы.

Преимущества и недостатки

Жидкостные манометры имеют как сильные, так и слабые стороны. При их использовании удается оптимизировать капитальные и эксплуатационные издержки на контрольно-измерительные мероприятия. В то же время следует помнить о возможных рисках и уязвимых местах таких конструкций.

Среди ключевых преимуществ измерительных приборов с жидкостным наполнением следует отметить:

• Высокая точность измерений. Приборы с низким уровнем погрешности могут использоваться в качестве образцовых для поверки различного контрольно-измерительного оборудования.
• Простота использования. Инструкция по использованию прибора является предельно простой и не содержит каких-либо сложных или специфических действий.
• Невысокая стоимость. Цена жидкостных манометров значительно ниже по сравнению с другими типами оборудования.
• Быстрый монтаж. Подключение к целевым трубопроводам производится с помощью подводящих устройств. Осуществление монтажа/демонтажа не требует специального оборудования.

При использовании манометрических устройств с жидкостным наполнением следует учитывать и некоторые слабые стороны таких конструкций:

• Резкий скачок давления может привести к выбросу рабочей жидкости.
• Возможность автоматической фиксации и передачи результатов измерений не предусмотрена.
• Внутреннее устройство жидкостных манометров определяет их повышенную хрупкость
• Приборы характеризуются достаточно узким диапазоном измерений.
• Корректность измерений может быть нарушена некачественной очисткой внутренних поверхностей трубок.
