Какой эхолот для зимней рыбалки выбрать?
В зависимости от применения эхолоты делятся на 3 группы: устройства для рыбалки с берега, зимней ловли рыбы, а также рыбалки с плавающего средства (лодки). Однако нужно отметить, что сегодня можно приобрести универсальные устройства, которые прекрасно подойдут как для зимней, так и для летней рыбалки.
При выборе эхолота, в первую очередь необходимо обращать внимание на показатели его мощности. Чем выше мощность такого устройства, тем с большей глубиной оно сможет работать
На небольших, мелких водоемах, мощные эхолоты смогут показывать даже мелкие, небольшие детали, расположенные на поверхности дна. Предпочтительнее приобретать аппарат, в котором предусмотрена функция самостоятельной регулировки чувствительности.
Для водоемов лучше всего покупать эхолоты, рабочая частота которых варьируется в пределах 50 – 200 кГц. Для неопытных рыбаков либо любителей, превосходно подойдет модель Практик 6М
Более продвинутым пользователям рекомендуется обращать внимание на модели эхолотов с более широким функционалом (GARMIN STRIKER PLUS 4CV, ЭР – 6Pro2)
Рейтинг лучших эхолотов для зимней рыбалки
Выбор эхолота для рассматриваемого зимнего хобби стоит производить, исходя из личных предпочтений и наличных средств. Также следует опираться на рейтинг, созданный на основе отзывов покупателей, которые на личном опыте убедились в плюсах и минусах той или иной модели сонара.

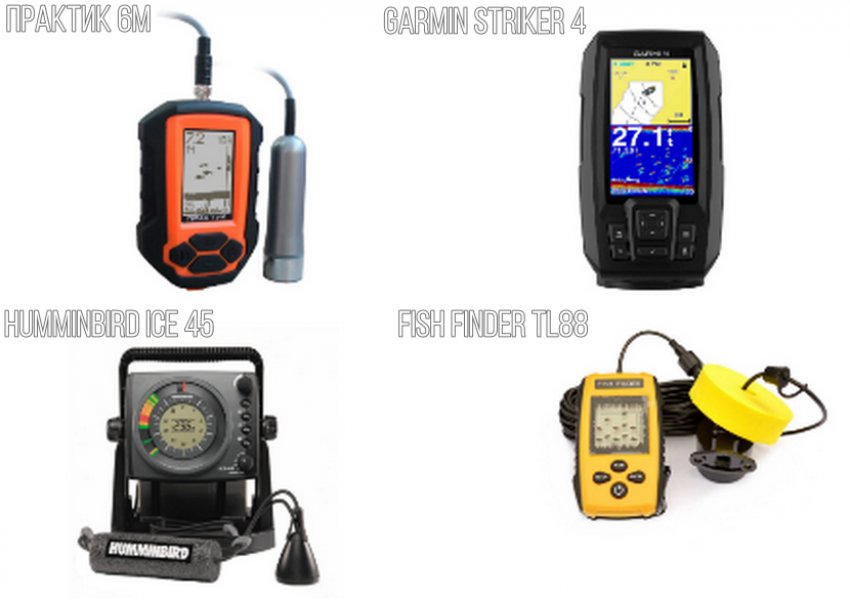

| Наименование модели | Общая характеристика |
| Практик 6М |
|
| Garmin Striker 4 |
|
| Humminbird Ice 45 |
|
| Fish Finder TL88 |
|
Рейтинг популярных моделей
Какой зимний эхолот пользуется наибольшим спросом среди рыбаков – зимников можно судить по популярности следующих устройств:
- «Практик ЭР – 6 Pro». Это модель от российского производителя, предназначена для работы зимой. Устройство отличается легкостью, удобством в управлении, компактностью. Благодаря наличию батарейки 1,5 В, прибор может функционировать до 200 часов. Однолучевой сонар способен при отрицательных температурах показывать четкую картинку, без искажений.
- «Lowrance Elite – 4 Ice Machine». Прибор, выделяется эффективной работой на протяжении всего года. Гидролокатор измеряет глубину водоема, определяет присутствие рыбы, с его помощью можно рассмотреть все рельефные изменения на поверхности дна. Диапазон рабочих температур составляет от +28 градусов до -50 градусов.
- Большим спросом пользуются модели от фирмы «JJ – Connect» — «Fisherman 130», «Fisherman 200 Ice Edition», «Fisherman 220 Duo Ice Edition».
- Флешеры от торговых брендов «MarCum», «Humminbird» и «Vexilar».
Для информации! Флешеры в отличие от стандартных устройств оборудованы круглым экраном, и могут отображать направления движения рыбы.
Обзор популярных моделей
Ниже приведен обзор популярных моделей эхолотов для моторной лодки или катера и описаны их характеристики.
GARMIN Fishfinder 140
Двухлучевой эхолот с ЖК дисплеем диагональю 4.7 дюйма и разрешением 240 на 128 пикселей. Датчик устройства может крепиться на транец лодки или встраиваться в днище. Рабочая частота – 200 КГц.
Экран GARMIN Fishfinder 140 монохромный, имеющий 4 оттенка серого цвета; он обладает повышенной контрастностью.
Углы обзора датчика составляют 15° и 45°. Мощность излучения 800 Вт. Максимальная глубина сканирования – 183 м.
Эхолот GARMIN Fishfinder 140 является одним из недорогих устройств, содержащим в себе все необходимые функции для ловли с лодки:
- отображение глубины и температуры;
- определение характера дна;
- поиск рыбы;
- звуковую сигнализацию.
Питается от источника напряжением 10-18 В. Стоимость этого прибора в Москве составляет 80 долларов США.
Humminbird 570x DI
Двухлучевой эхолот, работающий на частотах 200, 455 и 800 КГц. Мощность излучения составляет 500 Вт (в импульсе 4000 Вт). Позволяет сканировать глубины до 150 м.
Отличительной особенностью Humminbird 570x DI является наличие функции Down Imaging, позволяющей видеть подробную информацию о структуре дна и толще воды.
Угол излучения составляет 16° или 25° в двухлучевом режиме и 75° в режиме DI. Прибор снабжен 5 дюймовым чёрно-белым дисплеем с разрешением 640 на 320 пикселей и 16 оттенками серого цвета. Питание эхолота универсальное (от 10 до 20 В). Стоимость – около 200 долларов.
Lowrance HOOK2-5X SplitShot GPS
Двухлучевой эхолот с частотами 200, 455 и 800 КГц. Может работать на глубинах до 150 м. Имеет встроенную функцию DI и систему GPS. Благодаря наличию последней может использоваться, как простой картплоттер, сохраняющий до 6 маршрутов движения. Всего устройство запоминает до 1000 точек на местности. Однако оно не имеет возможности загрузки/выгрузки карт.
Основной режим работы Lowrance HOOK2-5X SplitShot GPS – использование DI.
Мощность передатчика составляет 200 Вт (до 1500 Вт в импульсе). Экран цветной, диагональ 5 дюймов, разрешение 800 на 480 пикселей. Питание универсальное (10-18В). Цена 350 долларов.
Humminbird HELIX 5 CHIRP DI GPS G2
Двухлучевой эхолот с частотами 200, 455 и 800 КГц, позволяющий сканировать глубины до 180 м в обычном режиме и 150 м в DI. Мощность излучения составляет 500 Вт (4000 Вт в импульсе). Ширина луча: 20° и 60°.
Является усовершенствованной версией рассмотренного ранее Humminbird 570, но отличается от него применением более современного датчика XNT-9-DI-T, поддерживающего технологию CHIRP. Она заключается в постоянном изменении частоты сканера, позволяющем добиться хорошего качества изображения на разных глубинах.
Эхолот Humminbird HELIX 5 имеет встроенный GPS модуль и функцию картплоттера.
Прибор обладает цветным дисплеем с разрешением 800 на 400 пикселей. Стоимость – около 400 долларов.
Эхолот Lowrance HDS-5 GEN 2
Двухлучевой эхолот, работающий на частотах 83 и 200 КГц. Сканирует глубины до 145 м. Имеет встроенную функцию картплоттера. Датчик прибора помимо технологии DI обладает режимом Structurescan, обеспечивающим качественное изображение структуры дна.
Экран прибора разбит на две части в каждой из которых может обобраться один из четырёх режимов работы устройства: обычный эхолот, карта, изображение полученное с помощью DI, широкоугольный вид по технологии StructureScan
Датчик эхолота может быть установлен на транец или в днище лодки. Дисплей цветной, диагональ 5 дюймов, разрешение 480 на 480 пикселей. Цена устройства – около 900 долларов.
Как устроен эхолот для зимней рыбалки
Разобраться, как пользоваться эхолотом, позволит знание основного принципа работы агрегата и его внутреннего устройства. Независимо от класса и функциональных отличий эхолокационные приборы функционируют по аналогичным принципам.
Источник питания
Главное отличие подледных приборов — тип элемента питания. Есть устройства, функционирующие от пальчиковых батареек или от аккумулятора.
Последние выгодно отличаются функцией дополнительной подзарядки, что увеличивает средний срок эксплуатации. Батарейки более доступны из-за своей низкой стоимости.
Генератор электросигналов
Преобразованием постоянного напряжения элементов питания в упорядоченные импульсы ультразвуковых частот занимается генератор электросигнала. Импульсы достаточной силы должны проникнуть в самую глубину водоема.
Излучатели и преобразователи
Электрический сигнал подается в толщу воды при помощи преобразователя и излучателя. Характеристики сигнала влияют на точность информации, передаваемой на монитор. Получаемые сведения касаются особенностей дна, глубины водоема и наличия рыбы в заданной точке.
Пьезоэлектрический эффект — основа принципа действия ультразвуковых излучателей. Наличие полупроводниковых кристаллов в современных приборах позволяет получить многофункциональный аппарат компактного размера.
Преобразователи делятся на:
- Однолучевые. Издают сигналы только в диапазоне установленной частоты: 50 кГц, 200 кГц или 192 кГц.
- Двухлучевые. Являются универсальным рабочим инструментом. Комбинируют достоинства низкочастотных и высокочастотных моделей.
Обработка информации
Анализ и обработка поступающих сведений — ключевой блок в эхолоте для подледной рыбалки. Сканирование все время осуществляется в автоматическом режиме — прибор обрабатывает полученные сигналы, передавая владельцу оповещения об обстановке под толщей льда.
Параметры дисплея
При завершении анализа поступивших сигналов все необходимые сведения передаются на экран. Дисплей может быть как цветным, так и монохромным с различным разрешением.
Наиболее удобен вариант с экраном большой диагонали и высокой плотностью пикселей. Минусом является возрастающий расход батареи.
Дополнительные датчики
Лучшие эхолоты элитного уровня оснащаются рядом дополнительных датчиков, контролирующих:
- атмосферное давление;
- породу рыбы;
- температуру воды.
Знание текущих температурных отметок позволяет опытному рыболову, отталкиваясь от знания предпочтений добычи, максимально точно предсказать поведение обитателей глубины. Важную роль играет слежение за колебанием температуры при ловле в зимний период.
2. Garmin STRIKER PLUS 4CV
Стоимость: 18 000 руб.
- цветной экран 4.3″, 272×480 пикс.
- 5 лучей
- стационарное крепление корпуса
- крепление трансдьюсера на транец
- питание от сети 12В
Лучший эхолот для рыбалки с лодки с высокочастотным сонаром. Встроенный в систему GPS приемник позволяет не только проложить точный маршрут, но и вычислить скорость движения судна. Основное предназначение устройства — создание точных карт самых уловистых мест на территории большой акватории площадью до 8 000 м2. Высококонтрастный экран с диагональю 4,3 дюйма оставляет картинку читаемой в условиях яркого солнечного света. В интерфейсе оборудования разберутся и неопытные рыбаки. Все цели на карте четко прорисованы и при движении разделяются.
Достоинства:
- яркий и четкий полноразмерный дисплей;
- точность оформляемой картинки;
- высокая надежность всех элементов конструкции;
- стоимость — около 11 500 р.
Устройство эхолота для зимней рыбалки
Поскольку работа любого эхолота основана на одних и тех же физических принципах, то и устройство различных моделей во многом схоже.
Как правило, они состоят из следующих компонентов:
- Источник питания.
- Генератор электрических импульсов.
- Излучатель с преобразователем. Иначе говоря – трансдьюсер.
- Устройство обработки информации.
- Дисплей.
- Дополнительные датчики.
Если рассматривать их по порядку, то получим следующую картину.
Генератор электрических импульсов
Характеристик стандартных аккумуляторов или батареек явно недостаточно, чтобы послать мощный сигнал, способный пробиться на значительную глубину. Приходиться преобразовывать слабый постоянный ток в довольно мощные электрические импульсы.
Излучатель с преобразователем
Полученные электрические импульсы необходимо преобразовать в звуковые волны, которые отразятся от дна, рыбы, или других препятствий. По времени прохождения сигнала и изменению его характеристик можно судить о глубине водоёма, структуре дна, наличию либо отсутствию рыбы.
В конструкции преобразователя в настоящее время чаще всего используются пьезоэлектрические кристаллы, в силу того, что они позволяют сделать устройство наиболее компактным. Встречаются однолучевые и двухлучевые преобразователи. Первые работают только в одном диапазоне, посылая сигнал либо высокой частоты, в 192 или 200 кГц., либо низкой, в 50 кГц.
Сигнал высокой частоты способен пробиться на большую глубину, в то время как низкочастотный сигнал обеспечивает более широкий угол обзора эхолота. В настоящее время получают всё более широкое распространение эхолоты, в которых один пьезоэлектрический кристалл способен посылать сигнал сразу в двух диапазонах – 50 и 200 кГц.
Такое устройство позволяет совместить оба сигнала, одновременно используя достоинство каждого. Но есть устройства и с большим количеством диапазонов или, иначе говоря, лучей.
Устройство обработки информации
На более ранних и дешёвых моделях эхолотов рыбак мог расшифровать получаемую информацию только благодаря своему опыту. В современных моделях на помощь приходит программное обеспечение, обрабатывающее полученный сигнал и самостоятельно делающее выводы. Это значительно упрощает применение прибора.
Дисплей
Тут всё достаточно просто. Чем больше и информативней дисплей, тем проще рыбаку понять и оценить полученную информацию.
Дополнительные датчики
Некоторые модели эхолотов для большего удобства оснащаются дополнительными датчиками, позволяющими получать информацию о температуре воды, её составе и т. п.
Любителям зимнего лова придётся озаботиться приобретением модели эхолота для подлёдной рыбалки. Такие эхолоты должны быть хорошо защищены от низких температур и оснащены источниками питания, рассчитанными на эксплуатацию в зимний период.
Существуют приборы, которые способны видеть даже сквозь лёд, благодаря высокой мощности посылаемого сигнала. Вот о них мы и поговорим.
Нужен ли вообще эхолот для зимней рыбалки
И сегодня многие рыболовы обходятся без эхолота на зимней рыбалке. В некоторых случаях он действительно не нужен, в частности:
- при ловле на малых глубинах;
- при рыбалке с жерлицами на мелководье;
- при ловле с прикормкой в ожидании подхода рыбы.
В других ситуациях эхолот может крайне полезен. С помощью эхолота можно выполнить следующие действия, которые помогут сэкономить время и оптимизировать процесс рыбалки, а именно:
- определить глубину. Можно сделать это по старинке, опустив приманку до дна и промерив длину лески вручную, но с эхолотом это можно сделать быстрее и точнее;
- определить рельеф дна. Многие рыбы предпочитают держаться не на ровном дне, а выбирают те или иные аномалии рельефа;
- определить наличие рыбы. Можно часами сидеть на одном месте, пытаясь поймать рыбу при ее полном отсутствии, а эхолот покажет, есть ли рыба в данном месте или ее нет;
- определить, как рыба реагирует на приманку. Если на дисплее эхолота видно, что рыба подходит к приманке, но не атакует ее, можно поставить другую приманку или изменить анимацию.
Частота эхолота и глубина сканирования
Эта величина показывает количество импульсов, который отправляет трансдюсер за одну секунду. Чаще всего в продаже можно встретить приборы, которые работают на частотах 50, 83 и 200 кГц. Эхолоты, которые излучают волны с частотой 50 кГц, позволяют пробивать водную толщу ну глубинах до 1,5 км. Такие приборы подходят для морской рыбалки. Приборы с рабочей частотой 200 кГц — это универсальные модели для ловли в пресных водах, которые можно использовать практически на любых водоемах. Для рыбалки на мелководьях глубиной до 5-6 метров лучше всего подойдут устройства, которые работают на частоте 83 кГц.
В случае с двухлучевыми эхолотами один из лучей может иметь частоту 83 кГц, а второй — 200 кГц. С помощью таких приборов можно определить рельеф дна и найти рыбу с большой точностью.
