Эхолот raymarine dragonfly 4

Обзор популярных моделей

Ниже приведен обзор популярных моделей эхолотов для моторной лодки или катера и описаны их характеристики.

GARMIN Fishfinder 140

Двухлучевой эхолот с ЖК дисплеем диагональю 4.7 дюйма и разрешением 240 на 128 пикселей. Датчик устройства может крепиться на транец лодки или встраиваться в днище. Рабочая частота – 200 КГц.

Экран GARMIN Fishfinder 140 монохромный, имеющий 4 оттенка серого цвета; он обладает повышенной контрастностью.

Углы обзора датчика составляют 15° и 45°. Мощность излучения 800 Вт. Максимальная глубина сканирования – 183 м.

Эхолот GARMIN Fishfinder 140 является одним из недорогих устройств, содержащим в себе все необходимые функции для ловли с лодки:

отображение глубины и температуры;
определение характера дна;
поиск рыбы;
звуковую сигнализацию.

Питается от источника напряжением 10-18 В. Стоимость этого прибора в Москве составляет 80 долларов США.

Humminbird 570x DI

Двухлучевой эхолот, работающий на частотах 200, 455 и 800 КГц. Мощность излучения составляет 500 Вт (в импульсе 4000 Вт). Позволяет сканировать глубины до 150 м.

Отличительной особенностью Humminbird 570x DI является наличие функции Down Imaging, позволяющей видеть подробную информацию о структуре дна и толще воды.

Угол излучения составляет 16° или 25° в двухлучевом режиме и 75° в режиме DI. Прибор снабжен 5 дюймовым чёрно-белым дисплеем с разрешением 640 на 320 пикселей и 16 оттенками серого цвета. Питание эхолота универсальное (от 10 до 20 В). Стоимость – около 200 долларов.

Lowrance HOOK2-5X SplitShot GPS

Двухлучевой эхолот с частотами 200, 455 и 800 КГц. Может работать на глубинах до 150 м. Имеет встроенную функцию DI и систему GPS. Благодаря наличию последней может использоваться, как простой картплоттер, сохраняющий до 6 маршрутов движения. Всего устройство запоминает до 1000 точек на местности. Однако оно не имеет возможности загрузки/выгрузки карт.

Основной режим работы Lowrance HOOK2-5X SplitShot GPS – использование DI.

Мощность передатчика составляет 200 Вт (до 1500 Вт в импульсе). Экран цветной, диагональ 5 дюймов, разрешение 800 на 480 пикселей. Питание универсальное (10-18В). Цена 350 долларов.

Humminbird HELIX 5 CHIRP DI GPS G2

Двухлучевой эхолот с частотами 200, 455 и 800 КГц, позволяющий сканировать глубины до 180 м в обычном режиме и 150 м в DI. Мощность излучения составляет 500 Вт (4000 Вт в импульсе). Ширина луча: 20° и 60°.

Является усовершенствованной версией рассмотренного ранее Humminbird 570, но отличается от него применением более современного датчика XNT-9-DI-T, поддерживающего технологию CHIRP. Она заключается в постоянном изменении частоты сканера, позволяющем добиться хорошего качества изображения на разных глубинах.

Эхолот Humminbird HELIX 5 имеет встроенный GPS модуль и функцию картплоттера.

Прибор обладает цветным дисплеем с разрешением 800 на 400 пикселей. Стоимость – около 400 долларов.

Эхолот Lowrance HDS-5 GEN 2

Двухлучевой эхолот, работающий на частотах 83 и 200 КГц. Сканирует глубины до 145 м. Имеет встроенную функцию картплоттера. Датчик прибора помимо технологии DI обладает режимом Structurescan, обеспечивающим качественное изображение структуры дна.

Экран прибора разбит на две части в каждой из которых может обобраться один из четырёх режимов работы устройства: обычный эхолот, карта, изображение полученное с помощью DI, широкоугольный вид по технологии StructureScan

Датчик эхолота может быть установлен на транец или в днище лодки. Дисплей цветной, диагональ 5 дюймов, разрешение 480 на 480 пикселей. Цена устройства – около 900 долларов.

Технические характеристики

Устройство выпускается в нескольких модификациях:

Dragonfly 4DV.
Dragonfly 4DVS.
Dragonfly 4PRO.

Все версии имеют следующие характеристики:

дисплей 4.3 дюйма (109 мм) с разрешением 480 х 272 пикселей;
эхолокацию на расстояние 183 м глубиной;
хорошее качество отображения при плохих условиях погоды;
CHIRP DownVisionTM.

Dragonfly 4DVS имеет следующие дополнения:

Рыбацкий CHIRP.
Наличие двух каналов.

Dragonfly 4DVS также обладает широким спектром параметров:

приложением для смартфонов Raymarine WiFish, позволяющим выполнять задачи на телефонах на базе Android и iOS;
передачей данных в соц. сети;
GPS-приемником;
поддержкой карт памяти: LightHouse, Navionics, C-MAP;
MicroSD;
Virtual View.

Основные особенности эхолота Raymarine Dragonfly:

Фотографическое качество изображения структуры дна с использованием технологии CHIRP DownVision.
Совмещенный рыбопоисковый CHIRP эхолот и ультразвуковой CHIRP эхолот обеспечивают отображение с высоким разрешением структуры дна и определение рыбы одновременно с использованием технологии CHIRP.
Двухлучевой CHIRP датчик с отличными рабочими характеристиками — широкий эллипсовидный луч с углами 60° x 1.4° в режиме DownVision, и конусовидный луч с углом 25° в режиме рыбопоискового CHIRP эхолота.
Чувствительный сенсор температуры встроенный в датчик.
Встроенный 50-ти канальный приемник GPS с технологией быстрого определения местоположения.
Простой интерфейс управления дисплеем.
Ультра яркий (1500 нит) экран с использованием технологии Optical Bonding обеспечивает высокую яркость и контрастность изображения в любых погодных условиях, в том числе при ярком солнечном свете.
Поворотно-наклонное крепление с возможностью быстрого снятия дисплея и дополнительной блокировки.

Что входит в комплект Raymarine Dragonfly 7 Pro

Raymarine Dragonfly 7 Pro продолжает линейку профессиональных эхолотов для использования в любых водоемах. Устройство отображает рельеф дна, определяет места косяков рыбы или единичных особей.

Модель поставляется в такой комплектации.

Raymarine Dragonfly 7 Pro
Транцевый CHIRP-датчик
Кабель длиной 6 м
Платформа для крепления эхолота
Крепеж для датчика на транец
Руководство пользователя на двух языках – английском и русском

Сонар отличается планшетным форматом корпуса. Его габариты составляют 56х154х191 мм, вес – 650 г. На фиксаторе предусмотрен специальный зажим, который защищает эхолот от падений. Для монтажа устройства в приборную панель в комплект входят болты, винты и накладки на них.

Что входит в комплект Raymarine Dragonfly 7 Pro

Модель поставляется в такой комплектации.

Raymarine Dragonfly 7 Pro
Транцевый CHIRP-датчик
Кабель длиной 6 м
Платформа для крепления эхолота
Крепеж для датчика на транец
Руководство пользователя на двух языках – английском и русском

Технология CHIRP DownVision™ — просто Лучший Структурный Эхолот

Технология CHIRP DownVision обеспечивает отображение подводного мира с уникальной четкостью и фотореалистичностью. В отличие от обычных структурных эхолотов, режим CHIRP DownVision в эхолотах Dragonfly превосходно работает как на водоемах с небольшими глубинами, так и при глубинах до 180 метров, удерживая сигнал от дна при движении на скорости.

Отличное Качество Изображения

Каждый эхолот Dragonfly оснащен ЖК экраном, созданным по технологии Optical Bonding. Технология Optical Bonding существенно увеличивает надежность и продлевает срок службы экрана при его использовании в сложных погодных условиях, а также обеспечивает первоклассное качество изображения при любых световых условиях. Эта технология представляет собой процесс, при котором воздушное пространство между стеклом передней панели и ЖК-модулем заполняется специальным составом. Благодаря этому у приборов никогда не запотевает экран, обеспечивается отличная видимость, как при ярком солнечном свете, так и в ночное время, а изображение обладает яркими цветами и высокой контрастностью.

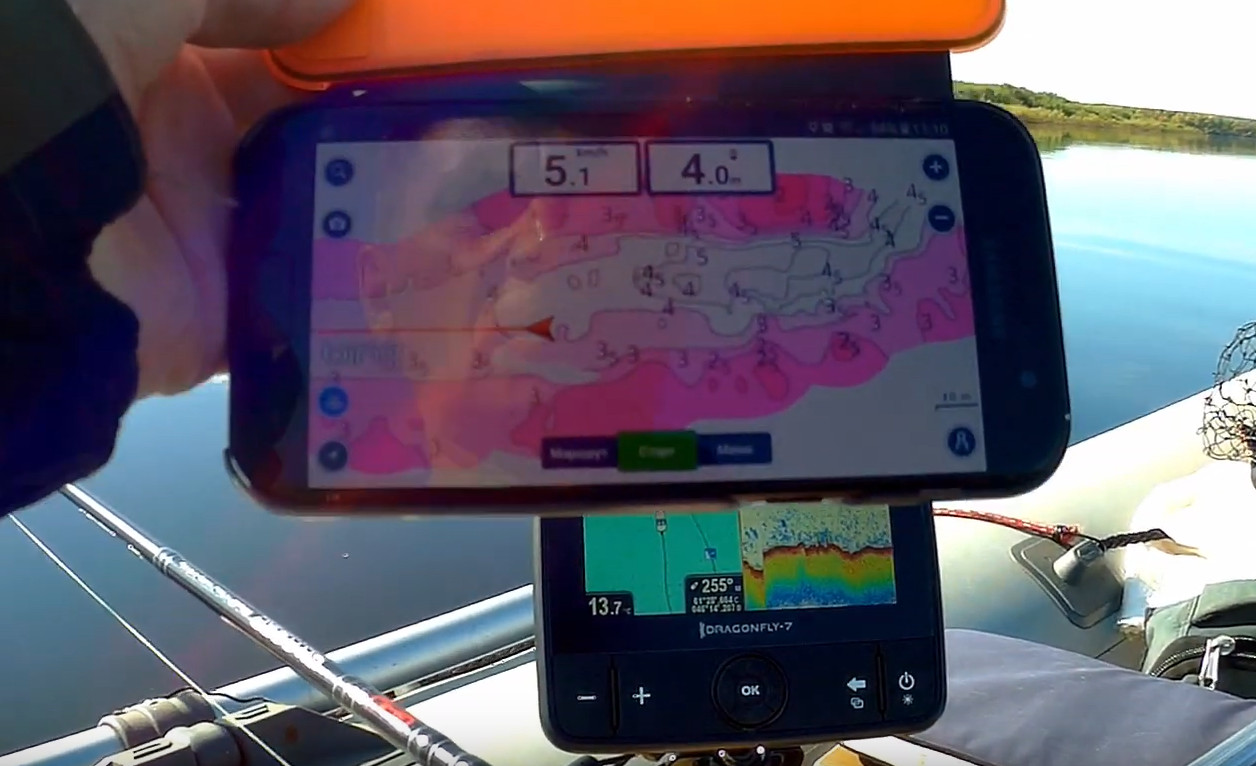

Беспроводная передача изображения на смартфон или планшетный компьютер

В моделях эхолотов Dragonfly Pro, которые оснащены встроенным Wi-Fi модулем, возможна передача изображения на смартфон или планшетный компьютер в реальном времени.

Соедините телефон или планшетный компьютер с эхолотом по протоколу Wi-Fi, и изображение эхолота будет выводиться на экране мобильного устройства. Для работы эхолота с мобильным устройством используется бесплатное мобильное приложение Wi-Fish.

Wi-Fish App

Мобильное приложение Wi-Fish может быть установлено на устройствах с операционной системой iOS версии 7 или Android версии 4.0 и выше.
В программе предусмотрены возможности включения паузы, масштабирования изображения, прокрутки истории изображения назад и сохранения изображения экрана в память устройства.

Использование Детальных Карт

Модели 4PRO, 5M и 5PRO оснащены встроенным 72 канальным ГЛОНАСС/GPS приемником. Эти приборы поддерживают работу с тремя стандартами картографии:

Navionics
C-MAP компании Jeppesen
LightHouse Charts – собственный формат Raymarine

» на официальном сайте Navionics.

» Цены на карты Navionics

» Интерактивный каталог навигационных карт C-MAP 4D на официальном сайте Jeppesen.

Отличие технологии CHIRP от традиционных технологий

В отличие от традиционных эхолотов, излучающих каждый импульс с фиксированной частотой, эхолоты Dragonfly при излучении используют технологию CHIRP, которая обеспечивает излучение сигналов в широкочастотном спектре в каждом посылаемом в воду импульсе.

В результате использования технологии CHIRP значительно увеличивается детализация и достоверность получаемого эхолотом изображения.

» Скриншоты экрана эхолота Raymarine Dragonfly

Два Канала CHIRP – Два Эхолота в Одном

Все модели Dragonfly, кроме Dragonfly 4DV, используют два независимых режима эхолокации с технологией CHIRP, работающих в разных частотных диапазонах:

Режим CHIRP DownVision — структурный режим с детальным формированием эхолокационного изображения высокой четкости;
Режим CHIRP эхолота — обеспечивает более высокую детализацию и определение рыб.

Луч в режиме CHIRP DownVision

Луч в режиме CHIRP эхолота

Удобное Крепление

Эхолоты Dragonfly 4 и 5 оснащены компактным шарнирным креплением дисплея, обеспечивающим простую установку эхолота практически в любом месте.

Плюсы и минусы Raymarine Dragonfly 7 Pro

Эхолот Raymarine Dragonfly 7 Pro – оборудование для профессиональной и любительской рыбной ловли. Из его преимуществ:

технология CHIRP DownVision. Она обеспечивает четкое изображение дна, показывает рельеф и наличие рыбы;
работа на разной глубине. Использовать сонар можно как в мелких водоемах, так и на глубине до 180 м;
высокое качество изображения на экране. Достигается благодаря технологии Optical Bonding;
два режима. Эхолот работает как сканер дна и как определитель наличия рыбы в толще воды;
шарнирное крепление. Это обеспечивает быстрое крепление прибора на панель.

устройство чувствительно к месту крепления и высоте. Рыбакам придется вручную менять положение сонара;
нужно использовать на небольших скоростях. 40-45 км/ч – оптимальный показатель, если выше – модель может перестать работать.

Плюсы и минусы Raymarine Dragonfly 7 Pro

Эхолот Raymarine Dragonfly 7 Pro – оборудование для профессиональной и любительской рыбной ловли. Из его преимуществ:

технология CHIRP DownVision. Она обеспечивает четкое изображение дна, показывает рельеф и наличие рыбы;
работа на разной глубине. Использовать сонар можно как в мелких водоемах, так и на глубине до 180 м;
высокое качество изображения на экране. Достигается благодаря технологии Optical Bonding;
два режима. Эхолот работает как сканер дна и как определитель наличия рыбы в толще воды;
шарнирное крепление. Это обеспечивает быстрое крепление прибора на панель.

Из минусов:

устройство чувствительно к месту крепления и высоте. Рыбакам придется вручную менять положение сонара;
нужно использовать на небольших скоростях. 40-45 км/ч – оптимальный показатель, если выше – модель может перестать работать.

Основные характеристики эхолота

Сонар оснащен протоколом связи Wi-Fi, благодаря чему его можно синхронизировать со смартфоном или планшетом. Изображения с эхолота можно передавать на экран мобильного устройства через бесплатное приложение Wi-Fish. Доступно для операционных систем iOS и Android.

Модель оснащена технологией DownVision. Она позволяет рассмотреть дно под судном в фотографическом качестве. Рыбопоисковый эхолот отличается высоким разрешением изображения, использует CHIRP-технологию. Двухканальный датчик обеспечивает детальную съемку дна для точного определения нахождения рыбы. Для функционирования в режиме картплоттера предусмотрена антенна для GPS-навигации.

Основные особенности Raymarine Dragonfly 7 Pro:

точные измерения температуры благодаря встроенному датчику;
встроенный приемник GPS для определения местоположения;
картография CMAP, Navionics;
совмещение рыбопоисковых и ультразвуковых свойств позволяет определять расположение косяков рыбы или отдельных особей, сканировать рельеф дна;
простой интерфейс для быстрого управления;
экран разработан на технологии Optical Bonding, это обеспечивает высокую яркость и контрастность изображения;
фотореалистичное изображение структуры дна благодаря технологии CHIRP DownVision;
наличие поворотно-наклонного кронштейна для простого снятия дисплея.

Сонар подходит как профессиональным рыбакам, так и любителям. Он отличается простотой в эксплуатации и понятным меню. Функции картплоттера и эхолота можно переключать между собой или совмещать.

Для обновления программного обеспечения и загрузки карт предназначен слот для карт типа MicroSD. Проводные порты не установлены. Питание осуществляется от 12-вольтного внешнего источника.

Кому подойдет Raymarine Dragonfly 7 Pro

Эхолот Raymarine Dragonfly 7 Pro – модель, подходящая как для профессиональных рыбаков, так и для любителей. Ее используют на глубине до 180 м, но в отзывах пользователи рассказали, что при швартовании показатели могут быть в два раза меньше реальных.

Эхолот объективно показывает рельеф дна только на небольшой скорости передвижения судна. Не рекомендуется превышать показатель 40 км/ч, оптимально – 30-35 км/ч. На высокой скорости данные сбиваются, рельеф дна невозможно рассмотреть.

При соблюдении рекомендаций пользователь получает четкую контрастную картинку, которую можно транслировать на экран смартфона или планшета. Для корректной синхронизации нужно скачать приложение Wi-Fish.

Краткий обзор

Цветные мониторы данных устройств имеют качественное разрешение и большой угол обзора. А широкочастотное излучение в датчике передает большое число сигналов. Dragonfly воспроизводит поверхность дна в качественной детализации. Меню прибора представлено на русском языке.

С методом CHIRP DownVisionTM можно рыбачить:

На мелководье.
На глубине до 180 метров.

Сигнал будет удерживаться даже при быстром движении лодки.

Метод Optical Bonding дисплеев эхолотов продлевает время функционирования монитора как при плохих условиях погоды, так и при ярком излучении солнца.

Воздушный промежуток между стеклом, находящимся на панели спереди прибора, и ЖК-модулем заполнен особой смесью. Он защищает дисплей и предотвращает:

запотевание;
потерю отображения данных.

С помощью беспроводной сети можно выводить данные online как на смартфоны, так и на планшетные компьютеры. Чтобы прибор правильно функционировал нужно загрузить специальное приложение Wi-Fish.

Карты модификации содержат ГЛОНАСС/GPS приемник с 72 каналами:

4PRO;
5M;
5PRO.

Данные эхолоты совместимы с 3 видами карт:

Navionics.
C-MAP.
LightHouse Charts.

Метод CHIRP в устройствах излучает сигналы в диапазоне с большими частотами в любом из импульсов. При применении данной технологии повышается четкость и реалистичность данных.

Во всех модификациях Dragonfly, кроме 4DV имеются 2 версии эхолокации.

Режим CHIRP эхолота показывает местонахождение водных обитателей в весьма хорошем качестве. Крепление монитора снабжено шарнирным механизмом и позволяет легко устанавливать его в нужном месте.

Устройство Raymarine Dragonfly 4 станет незаменимым помощником для любого рыбака, а его качественное отображение и весьма четкая картинка сделают процесс охоты еще интересней и доставит массу удовольствий.
