Принцип работы манометра: описание, характеристики

Манометр ионизационный

Манометры ионизационные являются самыми чувствительными приборами измерения для очень маленького давления. Они производят замеры косвенно через измерение тех ионов, которые образуются при бомбардировке газов электронами. Чем меньше плотность газа, тем меньше будет образовано ионов. Калибрование ионизационного манометра нестабильно. Оно зависит от природы газа, который измеряется. А эта природа известна не всегда. Могут быть они откалибрированы через сравнение со значениями манометра Мак Леода, которые от химии независимы и более стабильны.

Термоэлектроды с атомами газа ударяются и регенерируют ионы. Они притягиваются к электроду под напряжением, которое для них подходит (это подходящее напряжение называется коллектором). В коллекторе ток пропорционален скорости ионизации, которая в системе является функцией давления. Именно так при помощи измерений тока коллектора можно определить газовое давление.

Большинство ионных манометров подразделяются на три вида:

Холодный катод.
Горячий катод. Электрически нагреваемая нить накала образует электронный луч. В этом случае электроны проходят через прибор и вокруг себя ионизируют молекулы газа. Ионы, которые образовались, скапливаются на электроде с отрицательным зарядом.
Прибор с вращающимся ротором. Он отличается высокой ценой и чувствительностью.

Калибрование ионных манометров очень чувствительно к химическому составу измеряемых газов, конструкционной геометрии, поверхностным напылениям и коррозии. Непригодной их калибровка может стать при включении в среде очень низкого или атмосферного давления.

Измерять давление необходимо во многих промышленных отраслях, вот только приборы для этого используют различные. Но независимо от этого данная величина ничем, кроме манометра, не определяется.

Классификация приборов

В продаже встречаются различные виды манометров. Основная классификация проводится по назначению конструкции:

Самопищущие сегодня применяются крайне редко. Их конструктивные особенности определяют возможность получения графиков на бумаге. Подобное устройство способно не только указывать текущий показатель, но также и происходящие изменения. Свое применения они нашли в энергетике и в сфере работы с неагрессивными веществами.
Судовые требуются в качестве измерительного прибора на речных суднах. Они могут замерять давление различных жидкостей, к примеру, воды или дизельного топлива. За счет создания особой конструкции устройство защищено от воздействия окружающей среды и климата, повышена защита от вибрационной нагрузки.
Железнодорожные сконструированы так, чтобы могли использоваться при сборке железнодорожного транспорта.
Эталонные характеризуются высокой точностью. Именно поэтому они устанавливаются для проверки работы иных измерительных приборов, испытания приборов и их контроля.
Специальные манометры используются для получения информации о различных газообразных веществ. Стоит учитывать, что в продаже встречаются варианты исполнения, предназначенные для работы с различными газами. Для их обозначения могут использоваться различные цвета и специальные обозначения.
Общетехнические могут использоваться в качестве манометра давления самой различной среды. Именно подобной конструкцией измеряется избыточное вакуумное давление.
Электроконтактные характеризуются тем, что могут использоваться для регулирования измеряемой среды. Все они делятся на две основные категории: приставки и небольшие выключатели.

Классификация манометров

Также выделяют следующие типы манометров для измерения давления:

Деформационные характеризуются тем, что имеют различные чувствительные элементы, которые воспринимают оказываемое давление. В качестве деформируемого элемента применяются пружины и мембраны.
Пьезоэлектрические имеют внутри кристалл кварца, который воспринимает электрический сигнал при механическом воздействии.
Поршневые состоят из подвижного поршня. При эксплуатации на него оказывается воздействие, за счет которого поршень передвигается.
Жидкостные имеют трубку, заполненную специальным веществом. Некоторые модели снабжаются двумя трубками, за счет которых определяется разница давления между двумя средами.

Электронные манометры

Измерительные приборы кроме этого подразделяются на несколько нижеприведенных групп:

Тягомеры.
Тягонапоромеры.
Напорометр.
Вакуумметр.
Мановаккуумметры.
Манометры.

Последняя рассматриваемая группа предназначается для определения избыточного давления. Этот показатель определяет разность между абсолютным и барометрическим показателем. Пределы измерений могут составлять от 0,06 до 1000 МПа.

Манометры ТМ серии 20

Тип	Диаметр корпуса	Класс точности	Диапазон показаний, МПа	Подключение	Цена с НДС, руб.
Резьба	Штуцер
ТМ-220*	50	2,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼	радиальный	540
осевой	595
0…16 / 25 / 40 / 60	радиальный	570
осевой	630
63	1,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	М12×1,5 или G ¼	радиальный	655
осевой	700
0…16 / 25 / 40 / 60	радиальный	670
осевой	750
0…100	G ¼	радиальный	1445
100	1	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	М20×1,5 или G ½	радиальный	1660
осевой	1795
0…16 / 25 / 40 / 60	радиальный	1780
осевой	1920
150	1	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	М20×1,5 или G ½	радиальный	2850
0…16 / 25 / 40 / 60	3050

Как эксплуатировать манометры ?

При эксплуатации манометров необходимо соблюдать рекомендации и физические параметры (температура среды и допустимое давление), прописанные в паспорте прибора. Самым важным требованием к эксплуатации является плавная подача давления на манометр. Если прибор подобран правильно и эксплуатируется без нарушений, то проблем обычно не бывает. Рассмотрим случаи, при которых не допускается эксплуатация манометра: — при подаче давления на прибор стрелка не двигается — приборное стекло повреждено или разбито — стрелка прибора движется скачками — после сброса давления с прибора стрелка не возвращается к нулевой отметке — погрешность измерения превышает допустимое значение

Приборы для газовых и жидких сред

Главное различие в устройстве приборов для воды и воздуха состоит в толщине и форме пружин, сечении подводящих каналов, марке и свойствах используемых материалов.

Сплюснутые пружинные трубки, выполненные из медного сплава, прекрасно работают с воздухом, находящимся под небольшим давлением. При необходимости измерять более высокое давление атмосферного воздуха используется трубчатая пружина круглого сечения с каналом небольшой пропускной способности.

Взаимодействие с агрессивными газовыми средами требует использования химически устойчивых материалов. Применяются:

легированные медные сплавы;
нержавеющая сталь.

Такие приборы невзаимозаменяемы, и потому окрашиваются в разные цвета.

Чем отличается водяной манометр от воздушного? Как минимум, толщиной стенок пружинного устройства. Важна и устойчивость к жёстким динамическим нагрузкам. Прибор, рассчитанный на взаимодействие с воздухом, может быстро выйти из строя при включении в водопроводную сеть.

Существуют модели универсального назначения. Как правило, они рассчитаны на изменение небольших давлений.

Что это за датчик и когда используется

Электроконтактный манометр — это датчик, который применяется для измерения избыточного и вакуумметрического давлений в разных средах (жидкость, газ, пар), используется в качестве сигнализирующего устройства прямого действия и позволяет управлять производственными процессами, при этом особым условием к среде является исключение ее кристаллизации.

ЭКМ применяется для выдачи сигналов управления исполнительным механизмам, которые поддерживают значения давления в трубопроводе, а также компрессорных установках, гидросистемах, пневмооборудованиях или бытовых автоклавах на определённом значении.

Электроконтактный манометр пользуется популярностью во многих отраслях промышленности и инфраструктурных системах:

Энергетика;
Металлургия;
Нефтегазовая и нефтехимическая промышленность;
Системы водоснабжения;
Машиностроительные установки;
Генерация тепла и его распределение.

Также ЭКМ востребованы в системах автоматики безопасности ТЭЦ, ЦТП и котельных.

Разновидности моделей датчиков

Производством электроконтактных манометров занимается немало производителей, некоторые предлагают достаточно широкую линейку моделей, приведенный ниже перечень разделен согласно различным заводам-изготовителям:

ТМ (ТВ, ТМВ), 10-ой серии;
PGS23.100, PGS23.160;
ЭКМ100Вм, ЭКМ160Вм;
ТМ-510Р.05, ТМ-510Р.06, ДМ2005Сг и ее аналог ТМ-610.05 РОСМА.

Все перечисленные модели делятся на манометры с микровыключателями и с магнитомеханическими контактами. Также производители выпускают приборы во взрывозащищенном исполнении и виброустойчивые или жидконаполненные (внутри заполнены диэлектрическим маслом, чаще всего глицерином) чтобы показания стрелки манометра «не скакали» при повышенной пульсации измеряемой среды. Глицерин внутри ЭКМ не даст стрелке быстро перемещаться.

Принцип работы электроконтактных манометров

Принцип работы ЭКМ заключается в замыкании или размыкании подвижным контактом некого уставочного значения. Подвижным контактом электроконтактного манометра является показывающая давление стрелка, которая поворачивается при изменении давления в измеряемой среде. Уставочное (регулируемое) значение выставляется вручную с помощью двух стрелок (минимальное и максимальное значение). Эти стрелки манометра после установки значений неподвижны.

Значение подвижной стрелки в рабочем процессе, как правило, находится между двумя уставочными, но при пересечении ей предельного значения происходит замыкание либо размыкание контактов внутренней электрической цепи (зависит от типа исполнения модели). Данные контакты можно использовать в различных релейных схемах для управления, например, пневматическими или электромагнитными клапанами, а также магнитными пускателями различных двигателей.

На каждом электроконтактном манометре нанесена маркировка, которая описывает все его характеристики и разновидность.

Критерии выбора

Прежде чем покупать прибор, надо точно уяснить, для чего он нужен и в каком месте его будут устанавливать.

Важные критерии выбора:

Диапазон измерений. Правило: рабочее давление в трубопроводе должно быть не более 2/3 максимума шкалы измерений, но не менее 1/3. Если в трубе давление 5 атм, то надо покупать манометр со шкалой 0…10 атм.
Класс точности изменяется от 0,15 до 3. Чем меньше – тем точнее. Для системы подачи холодной или горячей воды вполне достаточно точности 1,5 %.
Расположение штуцера бывает радиальное или торцевое, когда он снизу; и осевое или фронтальное, когда он сзади.
Рабочий интервал температур.
Температурные условия эксплуатации.
Рабочая среда (вода, пар, масло и так далее);
Диаметр. Он должен быть таким, чтобы прибор помещался в выбранном месте, а циферблат хорошо просматривался.

Необходимо также обратить внимание на присоединительную резьбу штуцера. Она может быть метрической – ее параметры измеряются в мм, обозначается буквой М, например М20/1,5, что означает внешний диаметр 19,9 мм, внутренний – 18,7 мм, шаг 1,5

Отечественные производители по умолчанию используют ее.

Трубная резьба обозначается литерой G. G1/2» означает наружный диаметр 20,9 мм, внутренний – 18,6, шаг – 1,8 мм или 14 ниток на дюйм.

В техническом паспорте нового прибора обязательно должна стаять отметка о заводской поверке. Давность поверки менее года подтверждает, что прибор дает правильные показания.

Схемы подключения электроконтактных манометров

На рисунке приведены типовые возможные схемы подключения ЭКМ.

1 — основная показывающая стрелка;
2 и 3 — уставки предельных значений;
4 и 5 — области замкнутых и разомкнутых контактов;
6 и 7 — внешние цепи, в которых находится электроконтактный манометр.

Рассмотрим работу контактов ЭКМ на примере датчика с исполнением 1. При достижении давления установленного значения (2) рабочей стрелкой (1), т.е. попадание рабочей стрелки (1) в зону 4, контакт ЭКМ замыкается. При понижении значения давления ниже уставочной стрелки (2) — контакт разомкнётся.

Какие контактные группы могут быть использованы, зависит от типа устройства, а существуют они согласно ГОСТ 13717-84 Приложение 1 следующих видов:

ИСПОЛНЕНИЕ 1 — Нормально разомкнутый (НО), с одним контактом;
ИСПОЛНЕНИЕ 2 — Нормально замкнутый (НЗ), с одним контактом;
ИСПОЛНЕНИЕ 3 — С двумя контактами, оба нормально замкнуты (НЗ);
ИСПОЛНЕНИЕ 4 — С двумя контактами, которые нормально разомкнуты (НО);
ИСПОЛНЕНИЕ 5 — С двумя контактами, когда один из них нормально замкнутый (НЗ), а второй нормально разомкнутый (НО);
ИСПОЛНЕНИЕ 6 — С двумя контактами, когда один из них нормально разомкнутый (НО), а второй замкнутый (НЗ).

Выбор манометра

При выборе измерительного устройства учитываются самые различные параметры. Стоит учитывать, что манометр для газа подбирается в первую очередь с учетом безопасности.

Другими распространенными критериями назовем:

Класс точности устройства манометра. Он указывается производителем в технической документации или на корпусе. Высокоточные измерительные приборы имеют высокую стоимость, но погрешность может составлять несколько долей процента.
Диаметр корпуса. Компактные устройства проще спрятать в герметичном защищенном контейнере

При выборе уделяется внимание и типу используемого материала при изготовлении защитного корпуса. К примеру, металл характеризуется высокой механической защитой, пластиковые легче и обходятся намного дешевле.
Предел измеряемых значений

Он может варьировать в достаточно большом диапазоне. Производитель указывает этот параметр по причине того, что он подбирается в зависимости от измеряемой среды.
Диаметр резьбового штуцера и его расположение.

Кроме этого, уделяется внимание популярности бренда. Известные производители выпускают качественную продукцию, которая сможет прослужить в течение длительного периода

Типы манометров по назначению

Чтобы упростить процесс выбора подходящего прибора, производители сразу маркируют манометры по рекомендованному их назначению. Существуют как устройства общетехнического применения, так и специального. Полный перечень включает следующие группы манометров:

Общетехнические.
Электроконтактные.
Кислородные.
Эталонные.
Железнодорожные.
Судовые.
Самопишущие.

Дополнительно можно выделить отдельные группы манометров по степени их устойчивости к конкретному неблагоприятному воздействию, например, коррозиестойкие, виброустойчивые.

Манометр – это компактное механическое устройство для измерения давления. В зависимости от модификации оно может работать с воздухом, газом, паром или жидкостью. Существует много разновидностей манометров, по принципу снятия показаний давления в измеряемой среде, каждый из которых имеет свое применение.

Сфера использования

Манометры являются одним из самых распространенных приборов, которые можно встретить в различных системах:

Котлах отопления.
Газопроводах.
Водопроводах.
Компрессорах.
Автоклавах.
Баллонах.
Баллонных пневматических винтовках и т.д.

Внешне манометр напоминает невысокий цилиндр различного диаметра, чаще всего 50 мм, который состоит из металлического корпуса со стеклянной крышкой. Сквозь стеклянную часть просматривается шкала с отметками в единицах измерения давления (Бар или Па). Сбоку в корпус входит трубка с внешней резьбой для ввинчивания в отверстие системы, в которой необходимо провести измерение давления.

Принцип действия манометра с капсульным измерительным элементом

Принцип действия манометра с капсульным измерительным элементом схож с принципом действия манометров с трубкой Бурдона. Здесь в качестве чувствительного элемента используются два сваренных между собой круглых гофрированных листа металла. Измеряемая среда воздействует на внутреннюю часть капсулы и по результирующему перемещению чувствительного элемента определяемое давление, отображается на циферблате.

Более подробно с устройством вы можете ознакомиться здесь.

Видео

Точные показания манометров и термометров | На что надо обращать внимание?

Видео

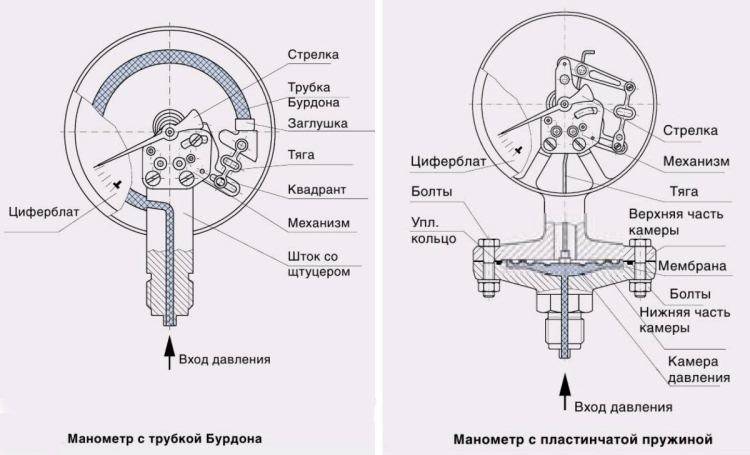

Как работает манометр? Сравнение трубки Бурдона с мембраной

Виды манометров

Существуют разные виды манометров. Различные типы используются для разных целей. Это нужно иметь в виду перед тем, как подобрать манометр. От этого зависит стоимость и конфигурация прибора. Необходимо точно определиться, для чего конкретно нужен манометр: измерять давление воздуха в шинах автомобиля или для более сложных производственных операций.

Общетехнические	Используются в разных производственных отраслях. Отличаются устойчивостью к вибрациям, практически универсальны в использовании. Их часто используют в газоснабжении, а также в работе разных механизмов и машин.
Технические	Спектр применения данных приборов обширный. Наиболее известные нам — это манометр для измерения давления в шинах и тонометр для измерения артериального давления.
Электроконтактные	Используются для измерения избыточного и вакуумметрического давления (газов, паров и жидкостей). Благодаря своей конструкции могут влиять на производственный процесс, в который они встроены.
Специального назначения	Используются для того, чтобы определять давление газов. Поэтому их иногда называют газовыми. Для каждой разновидности газа выпускается свой прибор.

Также можно классифицировать измерители давления в зависимости от того, где они используются:

Судовые (используются на кораблях);
Виброустойчивые (применяются там, где сильно вибрирующая среда);
Самопишущие (используются в тех случаях, когда манометр должен работать без присутствия человека, например, во взрывоопасной зоне или в зоне распыления ядовитого газа).

Отдельная модификация приборов носит название вакуумметры, они используются в том случае, если измеряемая величина ниже, чем атмосферное давление (измеряют разряжение). Если давление малое и < 40 кПа, то используются напоромеры. Известные нам барометры также относятся к манометрам, потому что измеряют изменение давления. На железной дороге используется свой тип манометров, которые так и называются — железнодорожные. Для проверки и эталонирования устройств используются эталонные манометры.

Какой манометр лучше купить ?

На сегодняшний день на рынке представлены около 10 российских производителей приборов, 2 белорусских производителя и несметное количество иностранных производителей приборов. Рассмотрим особенности каждых приборов.

— Российские заводы — наиболее оптимальный выбор для покупки манометров. Многие спросят — почему? Все довольно просто — российские манометры существенно дешевле импортных при сопоставимом качестве, срок первичной поверки 2 года в отличие от белорусских, выпускается вся линейка приборов от технических до коррозионностойких.

— Белорусские заводы — довольно дешевые приборы, но у них есть 3 существенных недостатка: — первичная поверка на 1 год, что превращает их дешевизну в «миф» и «беготню» с перепроверкой. — упрощенный механизм, который при серьезных нагрузках долго не работает. — пластиковое стекло вместо приборного так же вносит сложности в эксплуатации и надежности прибора.

— Иностранные манометры — наш многолетний опыт торговли приборами показывает, что смысл в покупке аналогичен приобретению российского прибора, но только 2-3 раза дороже нет. Все объяснения продавцов иностранных приборах об уникальном качестве, супер технологиях и т. п. являются обычной уловкой для объяснения клиенту, почему он так круто переплачивает. Если условия эксплуатации сложные, просто нужно покупать специализированный прибор вместо технического и он будет без проблем работать. Если Вас терзают сомнения и у Вас есть возможность с помощью отвертки разобрать два аналогичных манометра российский и импортный — то Вам вряд ли повезет найти несколько отличий.

Исключение составляют узкоспециализированные приборы с нестандартными шкалами и параметрами, которые в России не производятся.

Область применения манометров

Манометры различаются не только по области использования, но и по типу механизма для снятия показаний давления в среде. Здесь выделяют пять стандартных групп приборов.

Электроконтактные

Подходят для систем автоматического контроля давления и его регулировки.
В основе конструкции прибора – две подвижные стрелки, которые нужно установить на минимальные и максимальные допустимые показатели.
При достижении одной из граничных величин электроцепь замыкается, и пульт управления получает сигнал для сброса давления или отключения системы.

Жидкостные

Работают по физическому принципу сообщающихся сосудов.
Для измерения давления в столбе жидкости.
Работают в контакте с жидкостной средой, из-за чего часто загрязняются и делают неточные замеры.
На сегодняшний день используются все реже.

Пружинные

Наиболее популярные приборы с простой и надежной конструкцией.
Могут выполнять измерения в пределах 0,1-4000 Бар.
В механизме предусмотрен чувствительный элемент в виде трубки овального сечения, которая сжимается как пружина и передает силу воздействия на измерительный модуль.

Дифференциальные

Эти манометры считаются сложными механизмами и работают по принципу деформации внутренних блоков. Эти элементы конструкции восприимчивы к давлению и по мере деформирования передают показания на измерительный блок. Указатель будет двигаться до тех пор, пока перепады давления не сменятся стабильными значениями.

Мембранные

Работают по физическому принципу пневматической компенсации.
Основным элементом прибора считается специальная мембрана, которая изгибается под действием давления.
Чувствительный механизм отслеживает эти изменения и выдает величину давления.

Как подобрать манометр по рабочему давлению

Обязательным видом измерительных приборов для комплектации сетей отопления, водоснабжения, газоснабжения и других инженерных систем является манометр. Он позволяет измерять избыточное давление рабочей среды в трубопроводе, внутри сосудов и оборудования. Помимо этого, применив специальные формулы, можно получить значения расхода, скорости движения среды и других параметров.Точные измерения могут быть обеспечены только в том случае, если прибор соответствует условиям эксплуатации и технологическим требованиям

Поэтому важно иметь представление о том, как подобрать манометр для установки в систему

Три метода самостоятельно измерить давление воды в квартире

Посмотрим на три способа самостоятельно измерить давление воды в вашей квартире.

Метод 1, постоянный

Если установить манометры в вводной водопроводный узел, то вы сможете постоянно контролировать давление воды в системе ГВС и ХВС. Давление воды будет измеряться именно на вводе воды в квартиру.

Устанавливаются манометры на горячий и холодный водопровод, после главных запорных кранов квартиры, после грубого фильтра очистки воды, после обратного клапана, ДО счётчиков учёта расхода воды.

Читать: Стояки водоснабжения в многоквартирном доме

Если в водопроводном узле предусмотренны фильтры тонкой очистки, то манометры лучше поставить после них, а ещё лучше купить тонкие фильтры с манометрами.

несколько манометров в узле

Важно отметить, что обычно, для экономии места и удобства монтажа, манометры ставятся в комплекте с редукторами давления. манометр с редуктором давления

манометр с редуктором давления

Примечание: установка редуктора давления не обязывает ставить манометр и наоборот. Это просто удобно.

Что нужно знать для установки манометров?

Для установки манометра на магистраль, находящуюся под давлением, нужно воспользоваться специальным оборудованием. В этом случае потребуется трехходовый кран, а также игольчатый вентиль. Чтобы прибор был защищен, устанавливается мембранный разделитель, демпферный блок и петлевой отборный элемент.

Рассмотрим особенности каждого из этих устройств.

Трехходовой кран под манометр

Шариковый или пробковый трехходовый кран используется для подсоединения манометра к магистрали. В некоторых случаях допускается установка двухходового аналога, но в нем обязательно должен быть ручной сброс. Все зависит от особенностей магистрали.

Обычный кран не подходит, потому что даже после перекрытия доступа среды в манометр устройство остается под напором (давление находится внутри прибора). Из-за этого он может быстро выйти из строя. В магистралях с напором до 25 килограмм-силы на квадратный сантиметр используются трехходовый пробковый или шариковый кран. Если напор в магистрали выше, тогда следует устанавливать манометр через игольчатый вентиль.

При покупке нового манометра и вентиля необходимо убедиться, что в них соответствует резьба.

Демпферный блок

Как следует из названия, это устройство предназначено для гашения пульсации внутри магистрали (гидроудары). Демпферный блок ставится перед манометром, если учитывать направление движения среды. Если не гасить образующиеся гидроудары, это отразится на точности измерения давления.

Пульсация в магистрали может образовываться из-за работы насоса, который не оснащен плавным пуском. Также гидроудар возникает при открывании/закрывании обычных шариковых кранов. Они резко перекрывают выход рабочей среды, из-за чего происходит резкий скачок напора внутри магистрали.

Разделители сред мембранные

Мембранный разделитель сред предотвращает смешивание двух разных веществ, которые заполняют два разных контура в системе. Простой пример подобных элементов – мембрана, которая устанавливается в рабочих сферах гидропневматической подвески Hydractive (о ней подробней рассказывается ).

Если в магистрали используется индивидуальный мембранный разделитель (отдельное устройство, не входящее в устройство определенных механизмов), то при подключении к нему манометра необходимо убедиться в том, чтобы их резьба совпадала.

Блок клапанный игольчатый

Это устройство, с помощью которого в магистраль интегрируются:

Датчик избыточного давления;
Датчик абсолютного давления;
Датчик давления-разрежения;
Манометры.

Данный узел позволяет производить дренаж импульсов линии и сброс напора перед выполнением монтажных работ на магистрали. Благодаря этому блоку можно, не отключая датчики от измеряемой среды, подсоединять или производить замену измерительного оборудования.

Когда устанавливается манометр, нужно учесть следующие моменты:

Убедиться, что в магистрали отсутствует давление;
Шкала устройства должна располагаться вертикально;
Не закручивать прибор, держась за его циферблат. Ввинчивать его в магистраль нужно, держась за штуцер при помощи гаечного ключа соответствующего размера;
Нельзя прилагать усилия к корпусу манометра.

Что это за устройство?

Манометр – это прибор для измерения избыточного, то есть искусственно созданного, давления воды, пара или иной рабочей среды. Говоря простыми словами, он показывает, насколько водяное давление в трубе больше атмосферного.

В быту, сфере ЖКХ и на промышленных предприятиях наиболее распространены приборы с пружиной в виде трубки овального сечения (носит имя Бурдона – человека, запатентовавшего ее). Они просты по конструкции и недорого стоят.

Внешне водяной манометр – округлый предмет в металлическом или пластиковом корпусе. Циферблат со шкалой закрыт оргстеклом из метакрилата или поликарбоната.

Характеристики манометров точных измерений

Приборы, которые мы предлагаем (МПТИ, ВПТИ, МВПТИ), отличаются высокой устойчивостью к воздействию природных факторов, кислотной среде и вибрации.

Особенности:

класс точности 0,4-1;
аналоговая шкала с 80-300 делениями;
диаметр корпуса — 16 см;
штуцер расположен радиально;
фланец отсутствует.

Все устройства пломбируются, имеют в паспорте отметку о поверке и поставляются с заводским номером.

По желанию потребителя приборы:

имеют исполнение для измеряемой среды «кислород»;
поставляются с обезжиренной полостью;
изготавливаются для монтажа на объектах с классом безопасности 3 и 4.

Если предполагается использование изделия в качестве эталона, мы оформляем свидетельство и составляем протокол поверки.

При соблюдении правил эксплуатации гарантийный срок составляет три года. Прибор способен прослужить не менее 10 лет.

Заключение

Знать о том, что именно измеряет манометр, должен каждый. Практическое назначение бытового манометра — измерение давление в шинах авто или артериального давления человека, например. Более сложные модели приборов используются на производстве.

Манометр — это технически сложный прибор, поэтому для его успешного использования, следует внимательно ознакомиться с его конструктивными особенностями и специфическими требованиями до начала эксплуатации.

Узнать о том, как пользоваться устройством и как оно работает, всегда можно из руководства по эксплуатации, которое должно входить в комплект. Плюсом будет наличие инструкции по эксплуатации на русском языке.
