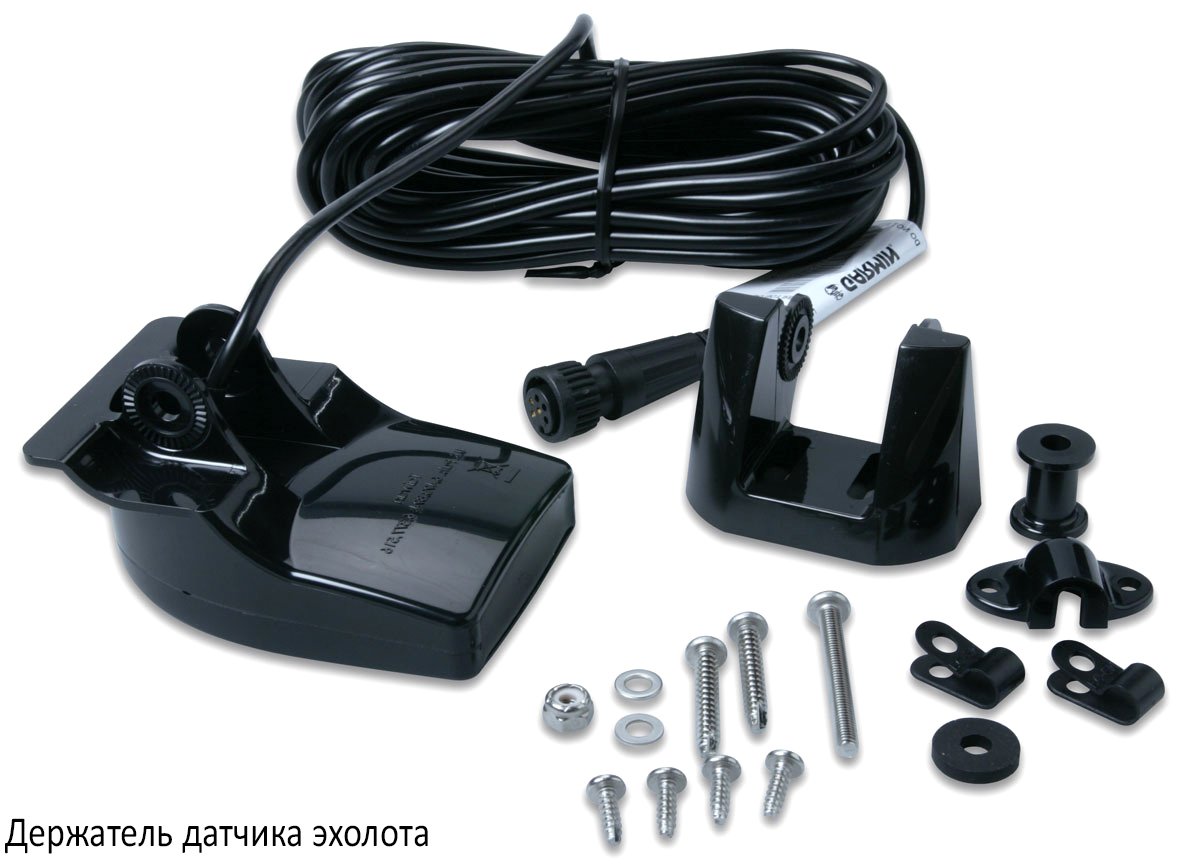

Держатель датчика эхолота эхолот 35 с площадкой для лодки с нднд

Надувные лодки со сланью

Наличие жесткой слани на дне лодки, а также соответствующая рекомендация в инструкции к эхолоту, может и вовсе избавить рыболова от необходимости покупать или изготавливать держатель датчика эхолота. Некоторые устройства допускают работу трансдьюсера (ультразвукового датчика) без его погружения в сам водоем. Нормальная работа прибора вполне может быть обеспечена установкой датчика под жестким настилом, прямо на днище.

Размещенный подобным образом трансдьюсер образует выемку в дне лодки, в которую необходимо налить немного воды – для устранения воздушной прослойки, способной искажать ультразвуковой сигнал и приводить к получению неверной информации. Для катеров, а также для лодок с надувным килем способ не подходит.

Важно! Датчик обязательно должен быть в воде, иначе прослойка воздуха между трансдьюсером и днищем не даст прибору нормально работать. Эту особенность некоторых эхолотов можно использовать и на зимней рыбаке. В инструкции ко многим устройствам указано, что они могут работать при помещении датчика в небольшую лужицу на льду, без необходимости опускать его в лунку

Есть также вариант использования устройства, при котором трансдьюсер помещают в пакет с водой, что также ликвидирует воздушную прослойку

В инструкции ко многим устройствам указано, что они могут работать при помещении датчика в небольшую лужицу на льду, без необходимости опускать его в лунку. Есть также вариант использования устройства, при котором трансдьюсер помещают в пакет с водой, что также ликвидирует воздушную прослойку

Эту особенность некоторых эхолотов можно использовать и на зимней рыбаке. В инструкции ко многим устройствам указано, что они могут работать при помещении датчика в небольшую лужицу на льду, без необходимости опускать его в лунку. Есть также вариант использования устройства, при котором трансдьюсер помещают в пакет с водой, что также ликвидирует воздушную прослойку.

Особенности

Что такое «эхолот» и для чего он служит? Это компактная гидроакустическая станция, позволяющая получить информацию о том, что творится в воде под носом у рыбака. Простым глазом заглянуть под воду непросто, но эхолот позволяет видеть происходящее прямо на экране, закреплённом в удобном месте.

Принцип работы заключается в том, что эхолот излучает очень короткие звуки, после чего «слушает» отражения звуков от окружающих предметов. На суше подобным образом ориентируются летучие мыши, а под водой такие существа, как киты и дельфины. Принципиальной особенностью подводного эхолота является то, что его ключевой элемент (излучатель и он же датчик сигналов) необходимо размещать под водой.

На коммерческих судах эхолоты обычно размещают в особых выдвижных контейнерах. На военных подводных лодках гидроакустическая станция может занимать целый отсек, а её датчики расположены вдоль всего корпуса субмарины. Как же устроены недорогие приборы, пригодные для применения в любительской рыбалке? И как на маленькой лодке закрепить такой полезный прибор? На кораблях с металлическим корпусом место расположения акустических локаторов закладывается ещё на этапе проектирования. Обычно эхолоты размещают в отдельных маленьких корпусах, закреплённых снаружи корпуса судна. На некоторых кораблях устраивают особые отсеки, в которых часть корпуса выполнена не из металла и постоянно затоплена водой.

К чему такие сложности? Особенностью эхолота является то, что он «видит звук». Звуковые волны плохо проходят через металл и легко отражаются от границы «воздух-вода». Поэтому датчик надо размещать прямо в воде, но так, чтобы он не создавал лишнего сопротивления ходу судна.

Задумав оснастить эхолотом простую надувную лодку, рыболов сталкивается с массой технических проблем. Часть из них вызвана тем, что недорогие эхолоты выполнены вполне определённым образом и требуют точного размещения

Другой важной особенностью является то, что резиновую лодку нельзя просто продырявить в любом месте. Главный модуль можно разместить практически в любом удобном месте

Как правило, для этого находится пространство на «торпедо» рядом с рулевой колонкой и ящичком с рыболовными снастями

Пример такого размещения представлен на рис. 1

Как правило, для этого находится пространство на «торпедо» рядом с рулевой колонкой и ящичком с рыболовными снастями. Пример такого размещения представлен на рис. 1.

Датчик эхолота на ПВХ-лодку приходится монтировать с помощью внешних механических кронштейнов. Это усложняет конструкцию, но оставляет возможность компактной сборки и хранения лодки. Главное то, что используя монтаж в виде особого кронштейна, можно выбирать произвольно место размещения датчика. Особой конструкцией отличаются лодки с НДНД. Эта аббревиатура кодирует термин «надувное дно низкого давления».

Крепление датчика эхолота на транец лодки ПВХ своими руками

Эхолоты для обнаружения рыбы существуют уже довольно давно. Вначале, имея большие размеры, они устанавливались только на судах, которые осуществляли промысловый лов рыбы или на кораблях, ведущих научно-исследовательскую работу по изучению жизни и повадок рыб.

Однако, со временем их размеры значительно уменьшились, а количество выполняемых функций увеличилось. Эти факторы сделали возможным использование эхолотов рыбаками-любителями, ведущими лов рыбы как с берега, так и с борта лодки.

Любители рыбной ловли используют эхолоты уже более тридцати лет.

Работа эхолота в первую очередь зависит от характеристик ультразвукового датчика (трансдьюсера), входящего в комплект поставки.

В свою очередь возможность обнаружения рыбы во многом зависит от правильности и надежности его крепления на лодочном транце.

Подключение кабеля

В комплекте с прибором чаще всего идут провода длиной 2-3 метра. Следует определить оптимальную длину, которая позволит соединить эхолот и источник питания. Лучше всего, чтобы все провода и аккумулятор были компактно уложены и не мешали передвижению человека по лодке. При этом сам прибор должен обязательно соответствовать системе питания.

Подключение происходит через предохранитель, который можно разместить либо рядом с аккумулятором, либо у панели крепления. В некоторых случаях для предохранителей может потребоваться применение клемм, которые не всегда идут в базовом комплекте. Тогда их нужно приобрести заранее

Также во избежание случаев возможного отключения основного источника питания из-за неисправности и случаев конфликтов между электрическими каналами стоит установить резервную батарею.

Монтаж основы

Тут стоит обратить внимание на конструкцию прибора. Разные эхолоты могут иметь отличные типы соединения с базой

Крепеж может осуществляться по отдельности либо уже в полной сборке. Тут нужно учесть очень важный момент – при установке не должна повредиться начинка прибора, поэтому безопаснее все-таки монтировать устройство именно в разобранном состоянии. Это существенно снижает риск возникновения повреждений.

Нужно наметить точки крепления и сделать нужные отверстия при помощи дрели. Для проводки кабеля тоже потребуются отверстия. При этом провода пропускаются до места фиксации основы крепежом

Важно аккуратно и без сильного нажима устанавливать крепления, чтобы не деформировать поверхность корпуса плавательного судна

Крепление датчика эхолота на транец

Транец (от англ. transon) — плоский срез кормовой части любого плавательного средства. На маломерных речных или морских судах его используют для установки подвесных лодочных моторов.

Существует несколько видов транцевых досок, среди которых различают:

1. Стационарные, установленные на лодках и катерах с жестким корпусом.
2. Стационарные, применяемые на надувных лодках ПВХ.
3. Подвесные, который используемые на небольших надувных лодках.

Нижняя кромка транцевой доски находится в непосредственной близости от поверхности воды, что делает ее наиболее удобным местом для размещения элементов крепления датчика эхолота.

Учитывая это, многие производители в комплект поставки включают специальный кронштейн, предназначенный для стационарного крепления трансдьюсера именно на транце плавающего средства.

Оснащение эхолота

В общем случае любой эхолот должен быть оснащен (кроме основного блока и ультразвукового датчика):

• аккумулятором, обеспечивающим электропитание устройства;
• элементами крепления базового блока;
• элементами крепления датчика эхолота.

Однако, как правило, в базовом оснащении эхолота в обязательном порядке присутствуют только элементы крепления основного блока.

Что касается аккумулятора и универсальных элементов крепления датчика, то их присутствие в базовом комплекте поставки чаще всего не предусмотрено.

По желанию покупателя этими элементами эхолот может укомплектовать продавец.

Причем, если аккумулятор можно подобрать эмпирическим путем, то детали крепления ультразвукового датчика должны быть жестко привязаны к конструкции лодки и месту его установки.

Случаи самостоятельной установки

• — нестандартное плавательное средство китайского производства;
• — отсутствие транцевой части для инсталляции заводским способом;
• — несоответствие стандартизированного кронштейна лодочному креплению.

Если отсутствует струбцина, крепёж делается с помощью перфорирующей дрели, болтов и шурупов с гайками. Высверленные в транце отверстия служат для установки фиксаторов. Минус заключается в минимальном количестве настроек под предпочтения рыболова. Самодельное крепление редко имеет конструкцию съемного класса. Вот почему эксперты советуют отказаться от методов инсталляции, в основу которых положены знания частного характера.

Место установки эхолота

Хорошая лодка ПВХ незаменима для рыбалки, но эхолот для получения адекватных показаний требует выполнения нескольких условий:

• Транец – это наиболее часто используемое место для крепежа на всех типах ПВХ лодок

  Перпендикулярный к поверхности воды сигнал от датчика (трансдьюсера). Только так можно добиться правильной картины дна;

• Отсутствие пузырьков воздуха под водой около датчика в результате возникновения завихрений при движении лодки;
• Исключение даже небольшой вибрации трансдьюсера.

Исходя из этих особенностей, рекомендуется три основных места для крепления датчика:

• Транец. Это наиболее часто используемое место для крепежа на всех типах ПВХ лодок. Так обеспечивается необходимая жесткость, возможность корректировки положения при помощи заводских или самодельных креплений;
• Днище лодки. Еще один распространенный метод, позволяющий добиться правильных показаний. Используется клей или присоски, часто включающиеся в комплектацию прибора;
• Выносной способ. При отсутствии транца или постоянно меняющихся плавательных средствах можно использовать пластиковую бутылку, которая позволит разместить изделие перпендикулярно воде. Глубину погружения можно регулировать доливая или убирая жидкость из бутылки.

Непосредственно экран эхолота чаще всего крепится:

• Скамейка в удобном месте. Это может быть кронштейн, присоска, клей. Каждый определяется самостоятельно;
• Днище или боковая поверхность. Способы крепежа практически те же – клей или присоска.

Держатели датчика

Место установки датчика зависит от особенностей плавательного средства. Он должен располагаться так, чтобы на его работу не влияло возмущение потока, возникающее от работы гребного винта. Активная поверхность трансдьюсера должна быть направлена вертикально вниз в любом режиме движения лодки. В противном случае результаты измерений будут недостоверными.

Крепление держателя обязано обеспечивать быстрый монтаж и установку датчика в рабочее положение при нахождении лодки на воде. Конструкцией должна быть предусмотрена защита трансдьюсера от зацепа или попадания постороннего предмета. Жесткая фиксация элементов крепления датчика может привести к его отрыву или повреждению.

Заводские

Промышленность выпускает эхолоты с несколькими вариантами крепления:

• на струбцинах;
• на присосках;
• на клее и другом крепеже (несъемные);
• плавающие.

Все виды крепления должны соответствовать установленным критериям:

• надежность;
• защита от зацепов и ударов о посторонние предметы;
• возможность регулировки по глубине и углу отклонения от транца.

В большинстве случаев производители используют для элементов крепления антикоррозионные материалы. Для защиты трансдьюсера от разрушения устанавливают подпружиненные кронштейны, способные отклоняться при зацепах или ударах. Для крепления эхолотов на быстроходных судах датчики помещают в обтекатели. Это помогает уменьшить гидравлическое сопротивление и снизить на него нагрузку.

Крепление на транец

У рыбаков большой популярностью пользуются держатели, крепящиеся на струбцинах. Таким способом можно устанавливать датчик как на стационарном, так и съемном транце плавающего средства. Особенно широко это крепление используется владельцами надувных лодок. Кроме простой и быстрой установки, оно дает возможность регулировки штанги трансдьюсера по высоте и изменения ее наклона относительно транца. Это имеет большое значение при движении и выходе лодки на глиссирование.

Комплект крепления включает в себя:

• струбцину;
• кронштейн;
• механизм установки излучателя.

Для предотвращения самопроизвольного опускания датчика, кронштейн фиксируется винтовым стопором. Нижняя часть штанги имеет хомут, которым крепится трансдьюсер.

Крепление датчика эхолота на транец лодки не всегда приводит к получению корректных результатов обследования. Это связано с влиянием возмущения потока, возникающего при работе подвесного мотора, особенно при выполнении поворота в сторону установленного датчика.

Несъемные крепления

В некоторых случаях возникает необходимость жесткого крепления прибора

Это важно при передвижении на больших скоростях. Для крепления используется комплектная скоба. Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце

Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками

Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце. Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками.

При таком способе установки отпадает необходимость монтажа/демонтажа устройства на рыбалке и снижается вероятность обрыва кабеля от трансдьюсера. Установка эхолота на другое плавсредство будет возможна в случае наличия комплекта съемного крепления.

Вариант с плавающим датчиком

На весельных резиновых лодках без транцевой доски часто используют буксируемый трансдьюсер. В случае применения беспроводного устройства достаточно привязать его фалом, т.к. он имеет хорошую плавучесть, а конец закрепить за банку. В качестве дисплея можно пользоваться смартфоном, предварительно загрузив в него соответствующее приложение.

При использовании датчика от обыкновенного эхолота его необходимо закрепить на поплавке. Для этого подойдет кусок пенопласта или пустая ПЭТ-бутылка. К поплавку трансдьюсер крепится при помощи пластиковых хомутов. Рыбалка с плавающим датчиком возможна на тихой воде или с берега. При сильном волнении он «прыгает», что приводит к искажению показаний замеров.

Крепление к баллону

Такой способ установки широко используется на бестранцевых резиновых плавсредствах. Крепление для эхолота на лодку ПВХ изготавливается из прочного пластика. Оно заменяет собой комплектные струбцину и кронштейн. Опорный механизм приклеивается к баллону лодки клеем, входящим в комплект поставки.

Трубка держателя трансдьюсера фиксируется в механизме с помощью винта. Необходимо правильно выбрать место установки крепления эхолота. От этого зависит достоверность показаний прибора. Чаще всего крепление устанавливают по середине баллона левого борта.

Популярные модели крепления эхолота на транец

При выборе крепежа необходимо учитывать не только модель гаджета, но и вид мототехники. Чаще всего кронштейн выбирается пользователем индивидуально по личным предпочтениям.

Алюминиевое крепление ТК-550

• Изделие для крепежа может использоваться для различных видов мототехники, монтаж изделия осуществляется без использования каких-либо дополнительных инструментов.
• С помощью кронштейна рыболов может фиксировать глубину погружения датчика.
• На крепеж могут устанавливаться любые датчики, которые предусмотрены для такого вида эксплуатации.
• При использовании лодок с мотором крепеж позволяет избежать вибрации других видов помех во время передвижения.
• Кронштейн изготовлен из алюминия, что позволяет пользоваться крепежом длительное время.
• Чаще всего в комплекте с такими изделиями идут передвижные трубки и пластиковые насадки.
• Стоимость алюминиевого крепежа составляет 1600 рублей.

Держатель датчика эхолота c регулировкой угла DT-150H

• Данный вид крепежа может использоваться для надувной лодки.
• В комплекте с кронштейном идет два типа крепежа для различного вида датчиков.
• Устройство съемное и может применяться при необходимости.
• Материал, из которого изготовлен крепеж — нержавеющая сталь, специально обработанная для длительного применения.
• При необходимости в данной модели могут регулироваться угол наклона и глубина погружения.
• При правильном монтаже рыболов получает достоверную информацию на любой глубине.
• Стоимость изделия составляет 1400 рублей.

Установочные комплекты Humminbird MHX XNPT Portable Hardware

• Устройство на специальной присоске, которое является одним из популярных и часто используемых товаров.
• Может использоваться для монтажа на любом плавающем средстве.
• Преимущество такого крепежа в том, что рыболов может самостоятельно фиксировать глубину и определять угол наклона.
• Устройство быстро снимается и имеет небольшой вес, что позволяет постоянно переносить его при необходимости.
• Стоимость такого изделия составляет 1800 рублей.

Крепление датчика рыболовного гаджета на борт резиновой лодки KRL-300

• Изделие позволяет использовать абсолютно любые виды датчиков от эхолота.
• Чаще всего используется для надувных лодок, однако при необходимости может крепиться абсолютно на любой лодочной модели.
• Струбцина, которая входят в модели других креплений, заменена специальной пластмассовой установкой.
• Для эффективного монтажа используется прочный клей, с помощью которого приклеиваются детали крепежа к бортовой части надувной лодки.
• Перед креплением необходимо установить подвижную трубку таким образом, чтобы она не касалась и не выступала за уровень дна лодки.
• Стоимость изделия 1700 рублей.

Пошаговая инструкция

Установить эхолот на надувную лодку можно своими руками. Пошаговая инструкция проста.

• Выберите место расположения контрольного модуля эхолота. Обычно это не представляет трудностей, потому что приборы снабжаются быстросъёмными держателями.
• Определитесь с точкой расположения датчика. От этого будет зависеть необходимость покупать дополнительные материалы. Если решите установить датчик эхолота прямо внутри лодки, внимательно изучите конструкцию её днища.
• Выберите метод установки датчика. В большинстве случаев невозможен монтаж датчика «намертво» в определённом месте. Это затрудняет сборку надувной лодки и обслуживание электроники.
• Выбрав способ с жёстким креплением, запаситесь материалами для надёжной герметизации. Это полимерные клеи и современные виды липких «лент» (скотчи). Сейчас выпускаются скотчи, способные выдерживать длительную эксплуатацию под водой.
• Если вы предпочитаете вариант съёмного монтажа на штанге, можно купить готовый кронштейн со струбциной в магазине рыболовных принадлежностей. Но можно сделать его своими руками из подручных материалов.

Выбор места

Как уже упоминалось, корпус главного прибора можно установить в любом удобном месте. Как правило, такой островок находится посередине панели управления лодкой. Недорогая электроника имеет съёмные крепления, так что на панели можно закрепить лишь «держалку», а сам аппарат перемещать как удобно. Несмотря на то что все эхолоты имеют защиту от промокания, нырять с ними или просто ронять в воду не рекомендуется. Место крепления базового блока лучше закрыть козырьком. Он не только защитит прибор от водяных брызг, но и улучшит читаемость информации с экрана на ярком солнце.

Правильный выбор места расположения датчика обеспечивает успех всего дела. В первую очередь следует внимательно ознакомиться с инструкцией к вашему прибору. Там обязательно есть схема, указывающая на правильное положение датчика. Порой возникает соблазн установить эхолокатор строго вертикально вниз. Это всегда неправильно. Современные рыбацкие эхолоты рассчитаны на горизонтальное положение.

Установка

Выбирая точку расположения датчика эхолота, рыбак вынужден найти несколько компромиссов. Датчик должен быть расположен как можно ниже под днищем. Но это мешает способности лодки проходить по замусоренным заливам, в которых как раз и есть самая интересная рыбалка.

Конструкция надувной лодки из ПВХ ограничивает возможность сверления отверстий или вклейки монтажных элементов. Даже если качественно вклеить втулку для пропуска электрических проводов, она уже помешает сборке лодки после выпуска воздуха. Есть способ крепления внешнего оборудования, которое монтируется на лёгких разборных кронштейнах. Подобрав форму и метод крепления кронштейна, можно установить эхолот на любую лодку. На рис. 3 приведён пример такого кронштейна.

Кронштейн со струбциной позволяет в любую минуту переставить датчик эхолота в удобную точку. Подобные конструкции массово продаются в магазинах, торгующих оборудованием для надувных лодок. Но можно сделать такую вещь и своими руками. Например, в качестве крепления можно взять любую струбцину из магазина стройматериалов или инструмента. Для основы кронштейна хорошо подходят пластиковые сантехнические трубы. Сам датчик крепится к кронштейну любыми монтажными хомутами. Например, существуют ленточные стяжки, которые крепятся простым завинчиванием винта отвёрткой.

Обратите внимание на правильное расположение датчика относительно борта лодки. Чтобы эхолокатор показывал всё окружающее пространство, лучше размещать его датчик прямо под килем лодки

Однако, это не всегда возможно

На рис. 4 приведены примеры расположения датчика в продольной проекции лодки

Однако, это не всегда возможно. На рис. 4 приведены примеры расположения датчика в продольной проекции лодки.

Интересна конструкция установки датчика эхолота непосредственно в дно лодки с НДНД

Обратите внимание на рис. 5: такое исполнение позволяет надёжно закрепить датчик в непосредственной близости от воды, но не нарушает мореходных свойств лодки:

• верхняя часть днища аккуратно вырезается;
• датчик вклеивается в нижнюю часть днища;
• для восстановления герметичности надувного дна верхний слой днища лодки аккуратно заклеивается.

Для чего предназначен датчик эхолота

Некоторые рыбаки считают, что, купив эхолот, они получают гарантию успеха на рыбалке. Однако приобретя устройство, обнаруживают, что получили дорогую игрушку. В действительности эхолот — это нужная и полезная вещь. Чтобы оценить все возможности этого устройства, необходимо разобраться в его работе и правилах эксплуатации.

Датчик эхолота является составной частью комплекта и служит для преобразования высокочастотного электрического сигнала в ультразвуковой импульс и его излучения, а также приема и обратного преобразования. На приборах для маломерных судов используются пьезоэлектрические трансдьюсеры.

В качестве излучающего элемента используется кристалл титаната бария с металлическим покрытием. Он располагается в пластмассовом или металлическом корпусе и залит звукопроницаемым материалом. Датчик предназначен для определения глубины водоема под килем. Однако существуют модели, способные измерять температуру воды и скорость плавсредства.

Место установки эхолота

Хорошая лодка ПВХ незаменима для рыбалки, но эхолот для получения адекватных показаний требует выполнения нескольких условий:

• Транец – это наиболее часто используемое место для крепежа на всех типах ПВХ лодок

  Перпендикулярный к поверхности воды сигнал от датчика (трансдьюсера). Только так можно добиться правильной картины дна;

• Отсутствие пузырьков воздуха под водой около датчика в результате возникновения завихрений при движении лодки;
• Исключение даже небольшой вибрации трансдьюсера.

Исходя из этих особенностей, рекомендуется три основных места для крепления датчика:

• Транец. Это наиболее часто используемое место для крепежа на всех типах ПВХ лодок. Так обеспечивается необходимая жесткость, возможность корректировки положения при помощи заводских или самодельных креплений;
• Днище лодки. Еще один распространенный метод, позволяющий добиться правильных показаний. Используется клей или присоски, часто включающиеся в комплектацию прибора;
• Выносной способ. При отсутствии транца или постоянно меняющихся плавательных средствах можно использовать пластиковую бутылку, которая позволит разместить изделие перпендикулярно воде. Глубину погружения можно регулировать доливая или убирая жидкость из бутылки.

Непосредственно экран эхолота чаще всего крепится:

• Скамейка в удобном месте. Это может быть кронштейн, присоска, клей. Каждый определяется самостоятельно;
• Днище или боковая поверхность. Способы крепежа практически те же – клей или присоска.

Крепление трансдьюсера и экрана эхолота

Место для крепления трансдьюсера выбирают в зависимости от видов его корпуса. Тип корпуса трансдьюсера может быть:

1. Сквозной.

2. Переносной.

3. Монтируемый на транец лодки

4. Монтируемый на корпус лодки с внутренней стороны.

Сквозной тип корпуса имеет длинный стержень. Он проходит в отверстие, просверленное в лодке, и с обратной стороны закрепляется гайкой.

Для крепления переносных трансдьсеров к корпусу лодки используются присоски. А если характеристики устройства позволяют, его просто крепят к леске и забрасывают с наживкой в воду.

На транце лодки устанавливают транцевые датчики, они должны находиться в воде, чуть ниже дна лодки.

Для крепления датчиков с внутренней стороны судна используют эпоксидную смолу. Но такой способ подходит только для лодок, внутренние стенки которых сделаны из стекловолокна. Так смола не сможет испортить корпус лодки, а датчик сможет считывать необходимую ему информацию. На лодках с алюминиевым, деревянным и другими корпусами такой датчик работать не будет.

Особенности установки эхолота на гребную лодку

Качество изображения на экране прибора напрямую зависит от правильности установки его излучателя. В случае с гребными лодками существуют некоторые особенности его монтажа. Скорости у данного плавсредства нет, потому нет необходимости в обеспечении откидывания датчика в случае препятствия.

Отличным вариантом может стать крепление на специальную струбцину. Опять же, благодаря отсутствию скорости, минимизируется риск сдвига или сбивания струбцины. Зато датчик может быть легко демонтирован. Что касается места монтажа, то на гребной лодке лучше всего установить датчик по килевой линии.

На гребную лодку имеет смысл устанавливать небольшой эхолот, к примеру, как этот — Lowrance Elite 5 HDI лучший выбор среди эхолотов среднего ценового диапазона.

Еще одно важное требование – перпендикулярность датчика поверхности воды. В таком случае минимизируются искажения

Причем в гребной лодке добиться этого достаточно просто, так как во время движения ее положение почти не изменяется.

Особенности установки эхолота на лодки

Сегодня эхолот уже не является привилегией больших судов. Данный прибор с успехом используют и на обычных небольших плавсредствах. Он дает возможность обнаружить различные объекты в толще воды или на дне, рассмотреть рельеф последнего и пр. Попробуем разобраться, как правильно установить эхолот на лодку.

Особенности установки эхолота на гребную лодку

Качество изображения на экране прибора напрямую зависит от правильности установки его излучателя. В случае с гребными лодками существуют некоторые особенности его монтажа. Скорости у данного плавсредства нет, потому нет необходимости в обеспечении откидывания датчика в случае препятствия.

Отличным вариантом может стать крепление на специальную струбцину. Опять же, благодаря отсутствию скорости, минимизируется риск сдвига или сбивания струбцины. Зато датчик может быть легко демонтирован. Что касается места монтажа, то на гребной лодке лучше всего установить датчик по килевой линии.

На гребную лодку имеет смысл устанавливать небольшой эхолот, к примеру, как этот — Lowrance Elite 5 HDI лучший выбор среди эхолотов среднего ценового диапазона.

Еще одно важное требование – перпендикулярность датчика поверхности воды. В таком случае минимизируются искажения

Причем в гребной лодке добиться этого достаточно просто, так как во время движения ее положение почти не изменяется.

Монтаж эхолота на моторную лодку

В случае с моторной лодкой со стационарным транцем правильная установка датчика еще больше влияет на качество и точность изображения, а также на возможность функционирования при высоких скоростях. Датчик необходимо разместить таким образом, чтобы линия транца условно разделяла его пополам. Крепление осуществляется на специальном кронштейне, который позволяет датчику откидываться назад при появлении препятствия. Для этого нужно в меру сильно затягивать крепежную гайку. Кронштейн датчика должен быть оборудован длинными прорезями для сдвига вверх или вниз. Изначальное же его положение – в средней точке для обеспечения последующих передвижений.

Смотрите:   Подводные видеокамеры для рыбалки

Что касается последствий неправильного монтажа датчика, то они несколько различаются для разных типов приборов. Так, для сонаров (2Д датчиков) главное полная горизонтальность. Ведь наклон вперед или назад искажает изображение и измерение глубины. Наклон вправо или влево не очень критичен. Сканирующие датчики еще боле чувствительны к горизонтальности установки. Датчики же, оснащенные боковыми лучами, требуют установки без боковых наклонов. В противном случае область полезного изображения со стороны наклона сильно уменьшается, сужая обзор.

Монтаж датчика эхолота внутри корпуса лодки

Очень удобным вариантом является крепление датчика к внутренней поверхности днища лодки. Однако он возможен лишь в случае с пластиковыми плавсредствами, так как лишь пластик не препятствует нормальной работе излучателя. Крепление датчика осуществляется посредством приклеивания на эпоксидную смолу. Причем желательно вырезать под него плавучий материал вместе с внутренней оболочкой, чтобы между датчиком и водой была минимальная толщина пластика. При этом данное место также должно обеспечивать максимальную перпендикулярность датчика водной поверхности, как в случае дрейфа, так и при глиссировании. После установки и тестирования датчика полученную для его установки полость лучше всего также залить эпоксидной смолой.

Источник eholot-lowrance.ru — официальный дилер продукции Lowrance на территории РФ
