Как установить датчик эхолота на лодку пвх без транца

Держатели датчика

Место установки датчика зависит от особенностей плавательного средства. Он должен располагаться так, чтобы на его работу не влияло возмущение потока, возникающее от работы гребного винта. Активная поверхность трансдьюсера должна быть направлена вертикально вниз в любом режиме движения лодки. В противном случае результаты измерений будут недостоверными.

Крепление держателя обязано обеспечивать быстрый монтаж и установку датчика в рабочее положение при нахождении лодки на воде. Конструкцией должна быть предусмотрена защита трансдьюсера от зацепа или попадания постороннего предмета. Жесткая фиксация элементов крепления датчика может привести к его отрыву или повреждению.

Заводские

Промышленность выпускает эхолоты с несколькими вариантами крепления:

• на струбцинах;
• на присосках;
• на клее и другом крепеже (несъемные);
• плавающие.

Все виды крепления должны соответствовать установленным критериям:

• надежность;
• защита от зацепов и ударов о посторонние предметы;
• возможность регулировки по глубине и углу отклонения от транца.

В большинстве случаев производители используют для элементов крепления антикоррозионные материалы. Для защиты трансдьюсера от разрушения устанавливают подпружиненные кронштейны, способные отклоняться при зацепах или ударах. Для крепления эхолотов на быстроходных судах датчики помещают в обтекатели. Это помогает уменьшить гидравлическое сопротивление и снизить на него нагрузку.

Крепление на транец

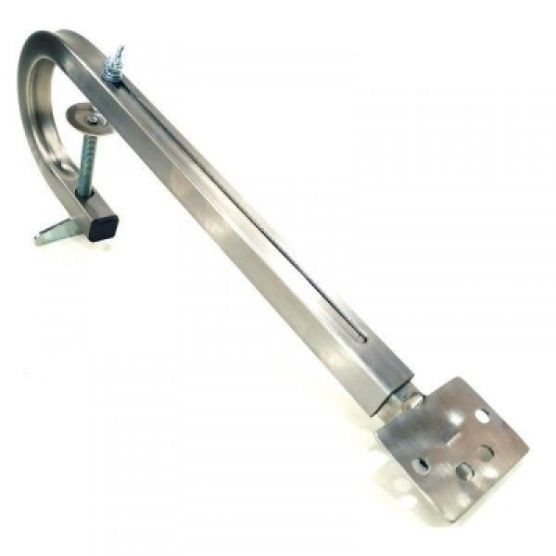

У рыбаков большой популярностью пользуются держатели, крепящиеся на струбцинах. Таким способом можно устанавливать датчик как на стационарном, так и съемном транце плавающего средства. Особенно широко это крепление используется владельцами надувных лодок. Кроме простой и быстрой установки, оно дает возможность регулировки штанги трансдьюсера по высоте и изменения ее наклона относительно транца. Это имеет большое значение при движении и выходе лодки на глиссирование.

Комплект крепления включает в себя:

• струбцину;
• кронштейн;
• механизм установки излучателя.

Для предотвращения самопроизвольного опускания датчика, кронштейн фиксируется винтовым стопором. Нижняя часть штанги имеет хомут, которым крепится трансдьюсер.

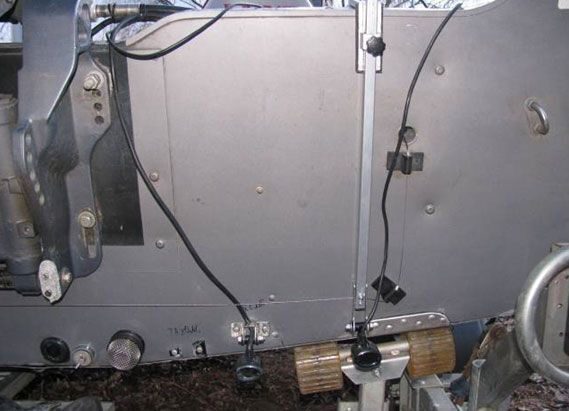

Крепление датчика эхолота на транец лодки не всегда приводит к получению корректных результатов обследования. Это связано с влиянием возмущения потока, возникающего при работе подвесного мотора, особенно при выполнении поворота в сторону установленного датчика.

Несъемные крепления

В некоторых случаях возникает необходимость жесткого крепления прибора

Это важно при передвижении на больших скоростях. Для крепления используется комплектная скоба. Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце

Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками

Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце. Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками.

При таком способе установки отпадает необходимость монтажа/демонтажа устройства на рыбалке и снижается вероятность обрыва кабеля от трансдьюсера. Установка эхолота на другое плавсредство будет возможна в случае наличия комплекта съемного крепления.

Вариант с плавающим датчиком

На весельных резиновых лодках без транцевой доски часто используют буксируемый трансдьюсер. В случае применения беспроводного устройства достаточно привязать его фалом, т.к. он имеет хорошую плавучесть, а конец закрепить за банку. В качестве дисплея можно пользоваться смартфоном, предварительно загрузив в него соответствующее приложение.

При использовании датчика от обыкновенного эхолота его необходимо закрепить на поплавке. Для этого подойдет кусок пенопласта или пустая ПЭТ-бутылка. К поплавку трансдьюсер крепится при помощи пластиковых хомутов. Рыбалка с плавающим датчиком возможна на тихой воде или с берега. При сильном волнении он «прыгает», что приводит к искажению показаний замеров.

Крепление к баллону

Такой способ установки широко используется на бестранцевых резиновых плавсредствах. Крепление для эхолота на лодку ПВХ изготавливается из прочного пластика. Оно заменяет собой комплектные струбцину и кронштейн. Опорный механизм приклеивается к баллону лодки клеем, входящим в комплект поставки.

Трубка держателя трансдьюсера фиксируется в механизме с помощью винта. Необходимо правильно выбрать место установки крепления эхолота. От этого зависит достоверность показаний прибора. Чаще всего крепление устанавливают по середине баллона левого борта.

Датчик эхолота внутри корпуса.

#1 Капитан Дэн

Шарик мал, а Океан велик. Куда иду знают лишь Океан и Ветер

Капитан

2 896 сообщений

• Из: Кстово
• Судно: Harmoni 47
• Название: «Menestrel»

#2 FStager

Рулевой 1-го класса

Основной экипаж

769 сообщений

Из: Москва

#3 Savage

Капитан

11 904 сообщений

Из: Ленинград

На полиу ретановый ге рметик, чтоб как бы было единым целым с ко рпусом. Именно поэтому на Дукате был вклеен на смолу.

Но бывает, что не всегда с рабатывает. Может в ко р пусе воздушные пузы рики быть.

Выдавливаешь толстый слой и в него вжимаешь датчик го ризонтально . У большинства работает но рмально, но бывают отдельные случаи, что и не кажет.

#4 Vladimir_A

Капитан

3 812 сообщений

• Из: Подмосковье
• Судно: MacGregor26M

О, матерые! Вопросю: как правильно установить датчик эхолота ВНУТРИ полиэфирного корпуса? На Дукате был просто приклеен на смолу под пайолой. Думал, просто для того, чтоб не болтался

Сейчас на Транзишне поставил на пол — не айс, на экране тупо 1,8 м, не важно, где идем, возможно меряет высоту потолка В чем собака порылась? Нужно таки вклеить? Грешу на воздушную прослойку между корпусом датчика и корпусом лодки. Или не пробивает? Хелп, о матерые!

1. Корпус сэндвич или монолит? Если сэндвич, то беда именно в этом. Придется вырезать внутренний слой полиэфирки до сэндвича, затем вырезать сам сэндвич до наружного слоя и клеить уже на него. Иначе никак.

2. Если корпус монолит, то проблема может быть либо (а) в воздушных пузырях в корпусе в аккурат под датчиком (тогда надо попробовать переставить датчик в другое место), либо (б) в воздушных пузырях в клее, которым приклеен датчик, либо (в) в самом клее (непрозрачен для ультразвука).

В общем, проблема, скорее всего, в непрозрачной для ультразвука прослойке под датчиком. Лечение — правильно (чтобы не допустить образования воздушных пузырей) переклеить датчик на правильный клей в правильное место.

Ну или кардинально сменить датчик на вот такой, например: https://lowrance-spb.ru/airmar-p79

Этот датчик как бы висит в стакане, заполненном пропиленгликолем, а не приклеивается прямо к корпусу. Это поможет решить проблему неправильного клея или воздушных пузырей в клее, но НЕ поможет решить проблему воздушных пузырей в монолитном корпусе или проблему сэндвича. Сэндвич — только резать до наружного слоя, а в монолите искать место без пузырей. Во втором случае может иногда помочь просветка очень мощным фонарем корпуса снаружи (только надо снять в этом месте необрастайку до гелькоута): если смотреть на световое пятно изнутри, то воздушные пузыри обычно будут видны.

Сообщение отредактировал Vladimir_A: 21 июля 2017 — 11:59

#5 WinderWanderer

Рулевой 1-го класса

Основной экипаж

955 сообщений

Из: Кострома

#6 Vladimir_A

Капитан

3 812 сообщений

• Из: Подмосковье
• Судно: MacGregor26M

Есть еще один способ найти правильное место для установки датчика, работающего сквозь МОНОЛИТНЫЙ пластиковый корпус, ЕСЛИ ЛОДКА УЖЕ НА ВОДЕ.

Датчик, предназначенный для работы сквозь корпус, как правило водонепроницаем, поскольку может быть залит подсланевыми водами. Если он действительно водонепроницаем, то действуем так: берем полиэтиленовый пакет, наливаем туда немножко воды, помещаем туда датчик. пакет завязываем, чтобы вода не проливалась, провода датчика присоединяем к эхолоту/картплоттеру и пакет с этим датчиком просто переставляем с место на место в разные точки, где его хотелось бы закрепить постоянно. Поставив пакет с датчиком в одно из таких мест, включаем эхолот и смотрим на его показания. Если они соответствуют истине, то отмечаем это место, вынимаем датчик из пакета и клеим его на это место. Фишка в том, что между датчиком в пакете с водой и пластиковым монолитным корпусом воздушного зазора не будет вообще. Если показания эхолота неверные, то несем пакет с датчиком в другое место, и так до тех пор, пока не найдем точку, где датчик в пакете с водой правильно работает сквозь корпус. Вот если на месте, где датчик в пакете с водой работал сквозь корпус правильно (=эхолот давал истинные показания), а после того, как датчик на это место приклеили, то показания стали неверные, то проблема однозначно в клее: либо он является препятствием для ультразвука, либо в нем после застывания осталось много воздушных пузырьков. Ну, тут либо менять клей, либо тщательнее клеить, либо, наконец, приклеивать к этому месту вертикально короткий отрезок трубы, заливать в трубу пропиленгликоль, датчик помещать в трубу так, чтобы нижняя его часть всегда находилась в пропиленгликоле, далее трубу сверху закрывать пробкой так, чтобы пропиленгликоль не выливался.

Собственно, по этой технологии и ставится датчик, ссылку на который я давал в своем предыдущем посте.

Сообщение отредактировал Vladimir_A: 21 июля 2017 — 14:52

Крепление трансдьюсера к баллону

Эхолот – популярное у рыболовов устройство, и не всегда устанавливается на лодки с транцем (а значит, скорее всего и с мотором). На некоторых водоемах просто нет нужды в двигателе, а в ряде стран законодательство очень затрудняет использование даже моторов малой мощности. Поэтому вопрос фиксации трансдьюсера к баллону, а не к транцу, актуален для многих рыболовов.

Часто встречающийся вариант – обычная присоска, с помощью которой крепление для эхолота фиксируется к баллону. Однако несмотря на то, что подобные конструкции часто идут в комплекте с эхолотами, это далеко не самый лучший вариант в плане надежности. Для использования с не имеющими транца плавательными средствами больше всего подходит не присоска, а соединение держателя к баллону с помощью клея, при этом металлический прут, и сам датчик можно при необходимости легко снять.

Место установки эхолота

Хорошая лодка ПВХ незаменима для рыбалки, но эхолот для получения адекватных показаний требует выполнения нескольких условий:

• Транец – это наиболее часто используемое место для крепежа на всех типах ПВХ лодок

  Перпендикулярный к поверхности воды сигнал от датчика (трансдьюсера). Только так можно добиться правильной картины дна;

• Отсутствие пузырьков воздуха под водой около датчика в результате возникновения завихрений при движении лодки;
• Исключение даже небольшой вибрации трансдьюсера.

Исходя из этих особенностей, рекомендуется три основных места для крепления датчика:

• Транец. Это наиболее часто используемое место для крепежа на всех типах ПВХ лодок. Так обеспечивается необходимая жесткость, возможность корректировки положения при помощи заводских или самодельных креплений;
• Днище лодки. Еще один распространенный метод, позволяющий добиться правильных показаний. Используется клей или присоски, часто включающиеся в комплектацию прибора;
• Выносной способ. При отсутствии транца или постоянно меняющихся плавательных средствах можно использовать пластиковую бутылку, которая позволит разместить изделие перпендикулярно воде. Глубину погружения можно регулировать доливая или убирая жидкость из бутылки.

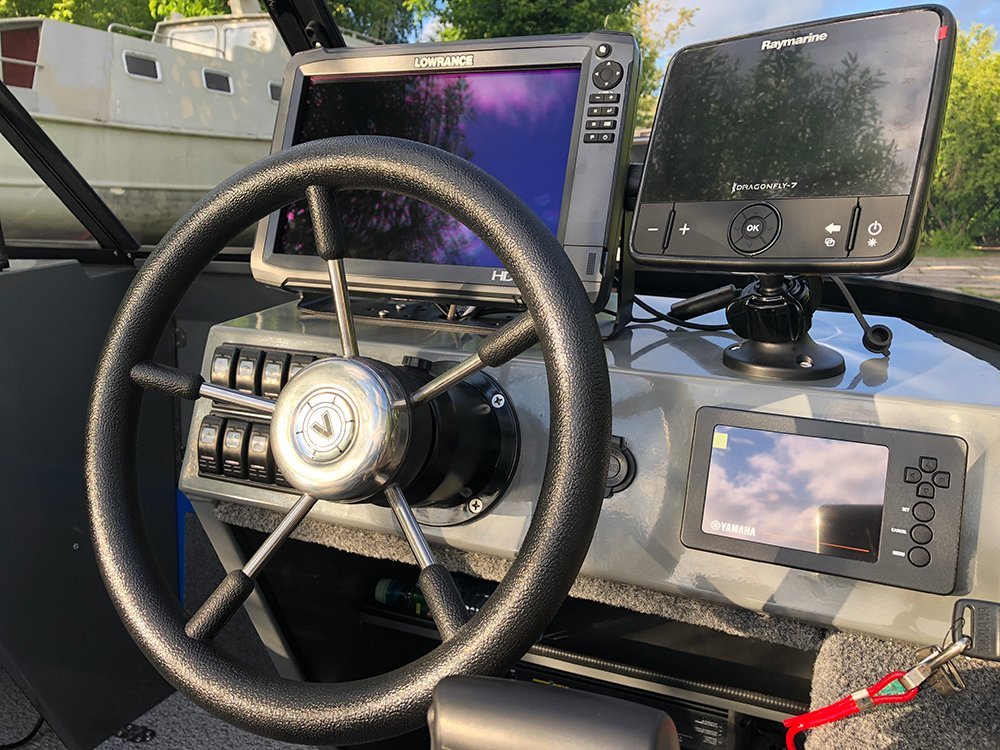

Непосредственно экран эхолота чаще всего крепится:

• Скамейка в удобном месте. Это может быть кронштейн, присоска, клей. Каждый определяется самостоятельно;
• Днище или боковая поверхность. Способы крепежа практически те же – клей или присоска.

Как выполнить установку эхолота на лодку ПВХ с мотором?

Эхолот – крайне популярное в наше время средство для лодок и катеров. В первую очередь им, конечно, пользуются рыбаки. Этот агрегат помогает определить, какое водное пространство имеет более плотную толщу. Опытные рыбаки по рисунку таких толщ воды уже легко умеют определять, где именно засели косяки рыбок.

Установка эхолота на лодку ПВХ с мотором

Сегодня все более популярным является такой вид транспорта, как лодка ПВХ с мотором. Надувные лодки сегодня являются крайне востребованными за счет своей компактности и легкости в использовании и транспортировки. Сегодня, выезжая на природу, к воде, практически каждый мечтает совершить прогулку по воде на лодке. Эхолоты к таким лодкам тоже пользуются большой популярностью.

Выбор места установки

Чаще всего, в качестве сидений для ПВХ лодок используются жесткие типы — лавки или специальные поворотные и откидные кресла со спинками.

Жесткие сидения для лодок ПВХ. Штатными, входящие в стандартную комплектацию чаще всего выступают жесткие из влагостойкой фанеры или пластика. Крепеж сидений бывает стационарным и подвижным. Стационарный — когда крепеж приклеен к конкретному месту, и нет возможности двигать лавку. Подвижный — так называемый ликпаз-ликтрос. Благодаря такому крепежу, лавки можно двигать вдоль баллонов без труда.

Тюнинг сидений для ПВХ-лодок.

Предлагаем ознакомиться: Хороший Эхолот Для Зимней Рыбалки

Согласитесь не слишком комфортно длительное время сидеть на жестком сиденье, входящим в стандартную комплектацию практически всех лодок. Дискомфорт чаще всего ощущается во время езды, когда лодка идет по волне, и жесткое сидение отдает каждый удар воды о борт. Для того, чтобы избежать дискомфорта, можно использовать один из двух вариантов усовершенствования вашего сидения.

Помимо варианта с накладкой, можно использовать специальные вращающиеся кресла. Устанавливаются они достаточно просто. Для этого берем специальный кронштейн, который благодаря металлическим направляющим, без труда стягивается на сидении.

Что интересно, внутри такого кронштейна есть подшипник, позволяющий беспрепятственно вращаться конструкции вокруг оси.

И сверху на него уже монтируется само кресло.

Выбранное для демонстрации сидение снабжено складывающейся спинкой из пластика с мягкими вставками из высококачественного винила. Главное преимущество — оно может быть установлено на большинство моделей ПВХ лодок.

— Благодаря личному опыту использования подобной конструкции советую всем рыболовам монтировать такой механизм не на одно сидение, а на два. Дело в том, что установленное кресло при простом облакачивании на спинку, может опрокинуться. Ширины крепления одной лавки за ликтрос мало, чтобы удерживать рыбака, а вот двух лавок – достаточно.

Жесткие сидения для лодок ПВХ. Штатными, входящие в стандартную комплектацию чаще всего выступают жесткие из влагостойкой фанеры или пластика. Крепеж сидений бывает стационарным и подвижным. Стационарный – когда крепеж приклеен к конкретному месту, и нет возможности двигать лавку. Подвижный – так называемый ликпаз-ликтрос. Благодаря такому крепежу, лавки можно двигать вдоль баллонов без труда.

Выбранное для демонстрации сидение снабжено складывающейся спинкой из пластика с мягкими вставками из высококачественного винила. Главное преимущество – оно может быть установлено на большинство моделей ПВХ лодок.

– Благодаря личному опыту использования подобной конструкции советую всем рыболовам монтировать такой механизм не на одно сидение, а на два. Дело в том, что установленное кресло при простом облакачивании на спинку, может опрокинуться. Ширины крепления одной лавки за ликтрос мало, чтобы удерживать рыбака, а вот двух лавок – достаточно.

Установка прибора

Основные монтажные работы по креплению эхолота производятся внутри корпуса. Это наиболее надежная конфигурация установки, но она возможна только в случае если корпус катера однослойный. Монтаж выполняется двумя способами: посредством крепежей и эпоксидного клея. Желательно использовать одновременно два средства, что добавит прочности конструкции. На внутренней стороне корпуса также устанавливается платформа, соответствующая по схеме расположения отверстий основной внешней базе. При необходимости можно вывести и дополнительные коммуникации в нишу конструкции.

Теперь следует ответить на другой вопрос: как установить эхолот на катер, чтобы он допускал минимум помех? К сожалению, заранее просчитать воздействие шумов на сигнал сложно. Однако их уровень можно снизить, если рядом с техникой и в подкорпусной нише исключить прохождение сторонней проводки. Монтаж осуществляется винтами, после того как панель изнутри будет корректно установлена и зафиксирована эпоксидным клеем

Важно подчеркнуть, что силикон в этом случае не применяется, поскольку аналогичные составы тоже негативно сказываются на качестве приема сигналов
