Что такое эхолот и как он работает?

Частота излучения датчика – на что влияет?

От частоты излучения напрямую зависит деталировка изображения. Чем она выше, тем детальнее, «мельче» будет картинка на экране. Но, в то же время, с увеличением частоты сужается угол обзора сонара.

Для двулучевых приборов и более, производители используют разную частоту для каждого из лучей. Центральный, более узкий луч, обладает высокой частотой, а широкий конус имеет низкую частоту.

Что касается ширины луча, то это можно сравнить с фонариком. Если посветить им на ближнюю стену, то свет будет ярким, а пятно небольшим. При свечении на дальнюю стену, радиус пятна будет гораздо больше, но вместе с тем пропадет яркость.

Так и у эхолота, чем уже луч и область сканирования, тем детальнее передаваемая на экран информация.

Эхолоты Практик Эр-6Pro имеют один луч с углом обзора в 40 градусов и позволяют при правильной настройке получить четкое и качественное изображение. Если вы не можете определиться с моделью сонара, не зная, какую модель выбрать для зимней рыбалки или рыбалки с лодки, звоните по телефону +7 (495) 514-11-73 и наши менеджеры ответят на все вопросы!

Выбираем эхолот для рыбалки

Перед выбором эхолота покупатель изучает не только набор необходимых функций, но и дополнительные отзывы от пользователей.

Какой фирмы выбрать эхолот

Каждый завод стремится улучшить характеристики своих изделий, но набор функций может незначительно отличаться.

Вот несколько брендов, которые предлагают нам эхолоты для рыбалки с лодки:

1. Lowrance – оснащают свои изделия широким спектром дополнительных функций. Управление понятно на интуитивном уровне, интерфейс выполнен на русском языке. Технология CHIRP позволяет одному датчику сканировать сразу в нескольких диапазонах.
2. Humminbird – американский бренд существует на рынке уже более 40 лет и постоянно радует своих покупателей новыми модными дополнениями (круговой 3 D обзор, SmartCast), которые оценят продвинутые пользователи. Производитель один из первых среди множества конкурентов предложил вниманию покупателей водонепроницаемые аппараты.
3. Garmin – высокочувствительные аппараты с интересным дизайном и продуманной системой крепления. Отличаются качественными дисплеями и мощными излучателями.

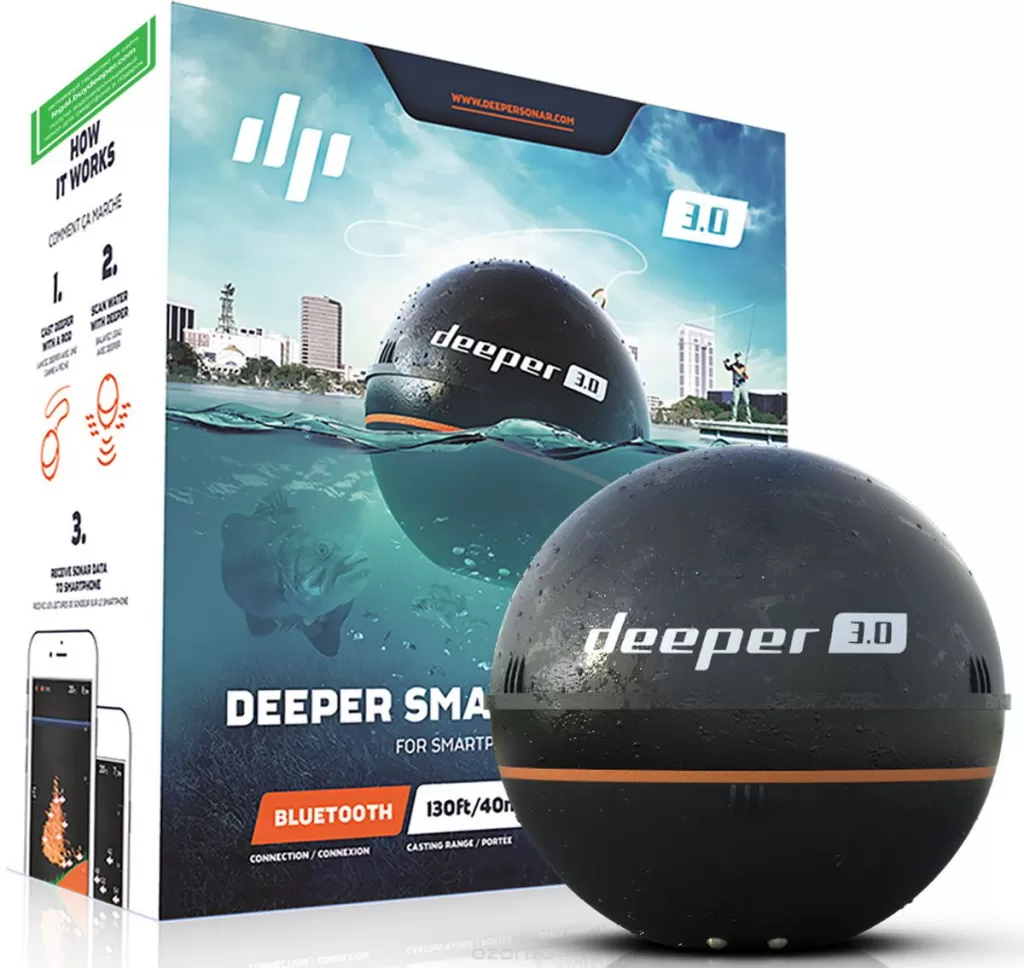

4. Deeper – выпускает высококачественную беспроводную технику на дистанционном управлении. Точные данные выводятся на дисплей независимо от типа водоема, то есть пресная или соленая вода.
5. Практик – российская фирма, реализующая простые в управление, компактные и функциональные эхолоты, которые сохраняют работоспособность даже при низких температурах.

На что обратить внимание при выборе

Выбранный эхолот должен обладать определенными характеристиками, чтобы обеспечить бесперебойную и точную работу:

1. Сила направления звука. Чем выше мощность эхолота, тем более четкая картинка будет выведена на экране. Датчик определяет обстановку даже на большой глубине. Мощность аппарата определяется в ваттах.
2. Чувствительность приемника. В работе хорошо проявляют себя аппараты со средней или настраиваемой чувствительностью. Высокочувствительные приборы необходимы для отлова мелкой рыбы и анализа дна.
3. Частотность преобразователя влияет на качество получаемой картинки. Низкие частоты (50 кГц) дают смазанную картинку, но «смотрят» глубже, в то время как высокие (более 200 кГц) дают точное изображение, но они не способны анализировать большие глубины.
4. Размер и контрастность дисплея влияет на удобство использования. В солнечную погоду контрастный дисплей с широким разрешением будет виден, в отличие от простейших черно-белых.
5. Количество лучей влияет на качество картинки. Бюджетные оснащены одним лучом, а второй луч на продвинутых моделях расширяет угол обзора. Четыре или пять лучей присутствуют только на профессиональных эхолотах.
6. Датчики температуры, скорости движения или боковой обзор – приятная дополнительная функция, позволяющая следить за актуальной окружающей обстановкой. Такие дополнения присутствуют преимущественно на дорогих продвинутых моделях. Средний класс оснащается ими редко.

Сколько стоит эхолот

Стоимость прибора напрямую зависит от функций. Чем больше возможностей будет доступно пользователю, тем выше цена.

Среди самых доступных, которые стоят не дороже 3–4 тысяч можно найти неплохие варианты, но не стоит ожидать от прибора сверхточности и необычных функций.

К средней категории относится большая часть «помощников», а цена от 5 до 10 тысяч рублей. Изображение, выведенное на экране более четкое, а получаемая информация точнее. Также встроен емкостный аккумулятор.

Модель для летней рыбалки на небольшом водохранилище стоит 4800–6000 р., а для зимней рыбалки — 7 тыс. р.

Дорогие — 10–20 тысяч рублей. Это самые высокочастотные и точные приборы с цветным дисплеем и способные работать на больших глубинах. Они подойдут для просторных водоемов. Некоторые модели оснащены дополнительными функциями:

• увеличение картинки;
• звуковое оповещение;
• определение размера рыбы.

Для троллинга на катере необходимо покупать профессиональные эхолоты, стоимость — от 60 000 до 170 000 р.

По каким параметрам выбирать эхолот

Даже после того, как вы определитесь с производителями и с тем, нужен ли вам эхолот для рыбалки с берега, с лодки, или вовсе для зимнего лова, всё ещё останется много неизученных характеристик. Выделим и коротко разберём основные из них.

Цена

Конечно, наиболее дорогие эхолоты дадут максимум возможностей. Но всё-таки это устройство – не первое в списке рыбацких приоритетов, и при его покупке часто требуется уложиться в жёсткий бюджет

Тогда и следует обратить внимание на соотношение цены и качества – есть устройства, которые при умеренной стоимости дают весьма немало. Обычно их стоит искать в среднем ценовом сегменте, то есть среди устройств ценой около 10 000 – 18 000 рублей. И даже среди дешёвых эхолотов (стоимостью около 5 000 рублей) попадаются интересные модели, хотя и понятно, что в среднем их параметры хуже

И даже среди дешёвых эхолотов (стоимостью около 5 000 рублей) попадаются интересные модели, хотя и понятно, что в среднем их параметры хуже.

Тип

Помимо уже рассмотренной ранее классификации эхолотов, по которой они делятся на береговые, лодочные, зимние и универсальные, есть ещё одна – по мощности и набору функций.

И здесь также можно выделить три типа:

• для поверхностного сканирования – они не предназначены для обнаружения рыбы, только для исследования рельефа.
• для детального сканирования – благодаря более высокой чувствительности показывают дно точнее предыдущего типа, способны улавливать сигналы от рыбы.
• универсальные – сочетают в себе наибольшее количество полезных функций, по детализации не уступают моделям, предназначенным для детального сканирования, или превосходят их. С их помощью иногда можно обнаружить даже одиночную рыбу.

Производитель

Основных мы уже разобрали ранее, добавить стоит, что производитель, бренд которого известен и уважаем – в большой степени гарантия качества и надёжности. Покупать продукцию не самых известных или новых брендов – рисковать, что она окажется не так хороша, как заявлено. Насколько этот риск оправдан, решать уже вам, ведь стоимость эхолотов от малоизвестных производителей может быть куда ниже при тех же заявленных параметрах.

Количество лучей

Первые эхолоты имели лишь один луч, но сейчас более распространены приборы с двумя лучами. Более того, выпускают и устройства с большим их количеством, вплоть до шести. Наличие нескольких лучшей позволяет увеличить площадь сканируемого участка: один луч в таком устройстве широкий — для охвата, а второй узкий и предназначен для точной прорисовки объектов.

Трансдьюсер

Это название датчика, который посылает и принимает сигналы. Его главный параметр – частота. Если она низкая (до 200 кГц), то картинка будет менее детальной, чем при использовании прибора с трансдьюсером с более высокой частотой. Устройства с частотой в 800 кГц и выше нужны если дно глубокое – они способны сканировать его даже при глубине в 40 метров и более.

Крепление

Выделяют несколько типов эхолотов по способу крепления датчиков:

• транцевые – крепятся к транцу лодки;
• врезные – устанавливаются в отверстие в корпусе лодки;
• вклеиваемые – прикрепляются ко дну лодки, для этого не требуются специальные крепёжные элементы, но измерения будут не такими точными, как при использовании двух предшествующих способов.

Главное, чтобы датчик постоянно находился под водой и не терял с ней контакт, даже если по водоёму идут сильные волны – иначе точность измерений сильно понизится.

GPS-модуль

При его помощи можно будет определять своё местонахождение. Не всегда он так уж необходим, но, если вы рыбачите в незнакомой местности и при этом перемещаетесь, весьма желателен. Параметры модуля стоит подбирать в зависимости от того, насколько большие дистанции вы намереваетесь преодолеть.

Расположение корпуса

Выделяют стационарные и переносные эхолоты, а также модели с универсальным креплением. Стационарные устанавливают на судах, они имеют большие габариты и вес чем переносные, что позволяет оснастить их дополнительными функциями и экраном с большой диагональю. Переносной эхолот удобен тем, что его можно брать с собой в любой поход.

Тип экрана

Он может быть монохромным либо цветным. Первые дешевле в производстве, зато на вторых проще изучать рельеф и искать рыбу

Важно также чтобы разрешение монитора было достаточно высоким – удобнее будет разглядывать мелкие детали. Для этого же желательно, чтобы дисплей имел большую диагональ

Трансдьюсер

Трансдьюсер — устройство, преобразующее отклик распознающего элемента в измеряемый сигнал. Иными словами, это датчик, определяющий картинку, которая появляется на дисплее эхолота.

Рабочие частоты датчиков

Основной параметр трансдьюсера – это частота его работы. Современные датчики работают на частотах 50-800 кГц и 400-800кГц. Первый тип приборов относят к низкочувствительным, а второй – к высокочувствительным.

При сканировании в пресной и соленой воде картинка на дисплее получается разной. Из-за высокой плотности соленой воды глубина проникновения сигнала в ней существенно ниже.

Эхолоты с частотой работы датчиков 50-200 кГц хорошо отображают рельеф дна и рыбу. С их помощью можно читать водоем и находить перспективные места для рыбалки.

Высокочувствительные датчики с частотой работы 400-800 кГц позволяют увидеть более детальную картинку под водой. Рыболов может увидеть коряги, силуэты предметов, мелкие перепады, траву и подробнейшую структуру донного рельефа. Вместе с тем, глубина сканирования таких аппаратов меньше, чем у эхолотов с низкой чувствительностью. Лучше всего их использовать на тех водоемах, где нет ярко выраженных донных аномалий. Как правило, это водохранилища, созданные искусственным путем.

Высокочувствительные датчики с частотой работы 400-800 кГц позволяют увидеть более детальную картинку под водой. Рыболов может увидеть коряги, силуэты предметов, мелкие перепады, траву и подробнейшую структуру донного рельефа. Вместе с тем, глубина сканирования таких аппаратов меньше, чем у эхолотов с низкой чувствительностью. Лучше всего их использовать на тех водоемах, где нет ярко выраженных донных аномалий. Как правило, это водохранилища, созданные искусственным путем.

Лучи с частотой 800 кГц пробивают участки с глубинами до 26 метров в пресной воде. В соленой воде эффективность измерений достигает 18-ти метров.

Способы установки датчика эхолотов

По способу крепления трансдьюсеры бывают следующих типов:

• Транцевые
• Врезные
• Вклеиваемые

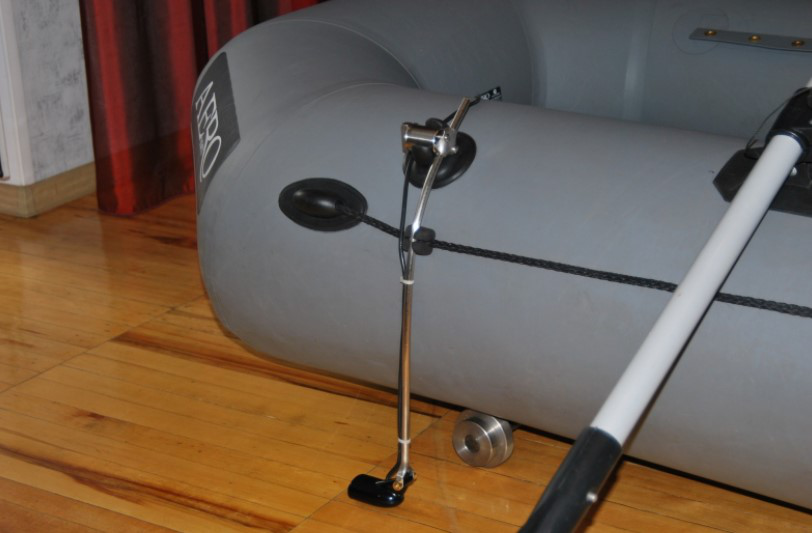

Чаще всего датчики крепят на транец лодки при помощи специальной струбцины. Оптимальное положение датчика составляет 10 см ниже поверхности воды. В таком случае показания на дисплее будут максимально точными. Вот один из вариантов крепления датчика к надувной лодке:

Если используется несколько датчиков, то расстояние между ними должно быть не менее 40 см. В противном случае они будут глушить друг друга и создавать помехи.

Врезной способ крепления предполагает установку датчика в определенное отверстие в корпусе лодки. Вклеиваемые крепятся на дне лодки. Они удобны тем, что не требуют дополнительных крепежных элементов, но точность измерения прибора в таком случае ниже, чем при транцевом варианте крепления.

Нужно понимать, что правильная работа датчика возможно в том случае, когда он погружен в воду и не теряет контакт с ней в процессе сканирования. Струбцину для транцевого крепления подбирают с таким расчетом, чтобы трансдьюсер оставался в воде даже при хорошей волне во время работы с ним.

Определение размера рыбы

Наблюдая рыбные дуги, следует понимать, как по ним определять размер рыбы. Поговорим об их длине и толщине, о полных и половинчатых дугах.

Длина рыбных дуг

Длина рыбных дуг

При толковании показателей эхолота рыбаки чаще всего ошибаются, принимая длинные дуги за крупную рыбу. Это неверно. На экране отображаемых эхолотом данных длина дуги означает время. Например, представьте, что эхолот находится в воде неподвижно (то есть вы его не подтягиваете и не буксируете). Если под ним находится такая же неподвижная рыба, как она будет отображаться на экране? Вы будете видеть одну непрерывную линию. Это не означает, что вы наткнулись в озере на огромного синего кита. Это значит, что под вашим эхолотом есть неподвижная рыба, размер которой может быть очень скромным.

Представим другую ситуацию: ваш эхолот неподвижен, но в охваченной его лучом зоне плывут 2 рыбы, большая и маленькая. Большая рыба плывет через сканирующий луч очень быстро, маленькая — медленно. Какая из них будет отображаться длинной дугой на вашем экране? Правильный ответ — маленькая рыба. Потому что медленно движущийся объект оставляет более длинный след, чем быстро движущийся объект, независимо от их размера.

Чувствительность эхолокационной системы

При выборе подходящего прибора для рыбалки с лодки необходимо уделить особое внимание его чувствительности. Такой параметр указывает на способность устройства определять даже самый слабый сигнал несмотря на наличие всевозможных акустических помех или шумов со стороны окружающей среды

Чувствительность эхолота зависит от его способности отыскивать крошечные объекты на внушительных глубинах. Датчик приема сигнала, которым оснащен девайс, поддерживает работу в обширном диапазоне частот, ведь он вынужден отображать и мощные излучения с различной энергией, и самые слабые, получаемые от небольших предметов на дне.

У многих профессиональных рыболовов появляются разногласия по поводу способности эхолотов работать в разном диапазоне. Одни считают, что максимальная чувствительность позволяет успешно определять любые предметы в толще воды на любых глубинах. Остальные же придерживаются другого мнения, утверждая, что высокочувствительные эхолоты бесполезны на мелководье, хотя эти участки нуждаются в тщательном обследовании.

Чтобы решить проблему, производители рыболовных эхолотов стали выпускать на рынок универсальные модели, оснащенные регулятором чувствительности. Теперь устройство самостоятельно меняет этот параметр в зависимости от смены обстановки, например, изменения глубин. Это действительно удобный параметр, который делает такие эхолоты очень популярными.

Картплоттер с эхолотом

Всегда внимание потенциальных покупателей привлекали дорогостоящие приборы, которые присутствуют на витринах любого специализированного магазина. Правда, не всем понятна цена (50-100 тысяч рублей)

В таком ценовом диапазоне можно встретить лишь картплоттер-эхолот. Что это такое? Если говорить доступным языком – это навигатор со встроенным сонаром. Да, это эхолот с GPS и записанными в память устройства картами. Причём это не обычные карты, а лоцманские. Преимущество их в том, что они позволяют фиксировать рельеф дна и производить запись глубин.

Области применения такого прибора вполне очевидны. Устройство удобно лишь в том случае, если потенциальный покупатель производит вылов рыбы только с лодки и часто перемещается по различным водоёмам. Только с таким прибором можно наверняка знать все рыбные места, а не надеяться на удачу.

Наличие GPS-модуля

Если в вашем эхолоте есть GPS-модуль (или возможность его подключения), то прибор превращается в картплоттер. То есть, вы получаете навигационную и картографическую систему. В зависимости от программного обеспечения у вас может быть очень большое количество возможностей: записывать маршруты, глубины, подводные объекты, ямы и т.д.

Стоит ли платить за GPS-модуль в эхолоте? Все зависит от того, какую именно рыбалку вы предпочитаете. Если вы любите открывать новые водоемы и потом возвращаться на них, то эта возможность для вас будет чрезвычайно полезна. Если же вы больше одного раза на водоеме не бываете, то GPS-модуль в эхолоте вам по большому счету не нужен. Хотя, на крупных водоемах он поможет не заблудиться.

Пример модели с GPS-модулем: Garmin STRIKER 4.

Зимние и летние трансдьюсеры

Следует различать зимние и летние трансдьюсеры.

Ведь если для летней рыбалки, подойдет любой эхолот, к которому не предъявляются особые требования, то для зимней рыбалки, когда датчик будет опускаться в лунку под лед, необходимо приобрести модель с незамерзающим кабелем, иначе прибор просто может выйти из строя или передавать недостоверную информацию на экран.

Отечественный эхолот Практик Эр-6Pro создан с учетом особенностей нашего климата и предназначен специально для ловли рыбы при низких температурах:

Малый вес и небольшой размер;
Незамерзающий силиконовый кабель;
Морозостойкий дисплей;

Выбираем трансдьюсер для эхолота

Широкая популярность эхолотов обусловлена большим спектром их технических и функциональных возможностей. И если еще с десяток лет назад это было диковиной новинкой, которую отвергали многие скептики и приверженцы традиционной рыбалки, то сейчас покупка качественного и надежного эхолота становится таким же необходимым инструментом для любителя порыбачить, как удочка или спиннинг.

Как устроен принцип работы и на что следует ориентироваться, выбирая трансдьюсер для эхолота?

Выбирать гидролокатор, не ознакомившись поближе с его трансдьюсером, это все равно, что не поинтересоваться типом двигателя при покупке автомобиля. Ведь именно от того, насколько чувствительный трансдьюсер (датчик), будет зависеть эффективность рыбалки.

Но если вы думаете, что достаточно купить самый мощный чувствительный датчик и удача будет у вас в кармане, вернее рыба на крючке, то все не так просто на деле. Прежде, чем «подружиться» с сонаром, научившись понимать все то, что он передает, потребуется немало сил, времени и опыта.

Часто так бывает, что пользователь, выбирая эхолот про, изучает его дисплей, вникая в разрешение и тип экрана, определяется с количеством лучей, объемом энергопотребления. Но забывает при этом, что одним из основных факторов при выборе должен быть датчик. Именно на нем лежит ответственность за достоверную информацию, которую вы видите на экране. Датчик излучает ультразвук в воду и получает обратно отраженный сигнал от препятствий: дно, бугорки, водоросли, рыбы.

Датчики температуры и скорости

По названию этих опций уже понятно их предназначение. Датчик скорости полезен и для работы самого эхолота, так можно выйти на оптимальную для эхолокации скорость. Полезность датчика температуры воды находится под вопросом. Да, опытные рыболовы знают, что поведение рыбы зачастую зависит от температуры воды, однако тут все зависит от множества условий.

Если у поверхности вам показывает температуру 20 градусов по Цельсию, но вы ловите на глубине 10-15 метров, то там показатели могут быть совсем другие. Не стоит забывать про течения и подводные ключи. Именно с этой точки зрения датчик температуры стоит рассматривать как дополнительную опцию, которая совсем не обязательна, но может быть полезна в определенных случаях.

Рекомендации экспертов и обратная связь

Разобравшись, что такое эхолот, что измеряет и каково его базовое предназначение, осталось лишь выяснить достоинства и недостатки данного устройства. Здесь не обойтись без реальных отзывов владельцев, которые можно найти в средствах массовой информации.

Как ни странно, все пользователи рекомендуют новичкам при выборе достойного устройства уделить внимание защищённости эхолота от влаги. Причём защита должна быть не от брызг, а полноценная – от попадания воды, внутрь корпуса

Дело в том, что практически все владельцы имели неосторожность утопить прибор на рыбалке, уронив его по неосторожности в воду

Вторым критерием, на который обращают внимание покупателей пользователи, является энергопотребление. Почему-то многие продавцы умалчивают, что эхолот — это мощный потребитель энергии, который быстро разряжает и аккумулятор и батареи (проблема актуальна лишь для устройства с цветным дисплеем)

Вывод тут один – прикупить внешний портативный аккумулятор и всегда возить его с собой на многодневную рыбалку.

Какими бывают эхолоты?

Под общим названием «эхолот» скрывается достаточно много различных устройств, различающихся между собой не только своими характеристиками, но также и функциональным предназначением.

Классические рыбопоисковые эхолоты

Наиболее распространенный и популярный вид подобных устройств. Вышеописанная схема применительна к ним в полной мере. Здесь всегда присутствует объемный модуль с экраном, внешний аккумулятора (как правило, выносной) и достаточно большой датчик, подключаемый к устройству при помощи кабеля.

• Высокая универсальность;
• Отлично показывает не только рыбу, но также и особенности донного рельефа;
• Длительный срок работы от одной зарядки аккумулятора;

Недостатки

• Громоздкие устройства, требующие отдельного бокса для переноски;
• Максимально функциональные устройства дороги;
• Диапазон использования ограничен длиной шнура;

Беспроводные эхолоты

Компактные модели, предназначенные для береговой эксплуатации.  Подразделяются на два вида: первый – это классические модели, представляющие собой центральный блок со встроенным аккумулятором и беспроводной датчик. Второй вид – компактные устройства, все компоненты которых скрыты внутри датчика. В качестве экрана же здесь используется смартфон с установленным программным обеспечением.

• Компактные размеры;
• Зарядка от розетки либо порта USB;
• Возможность забрасывать с берега на расстояние до 40-50 метров;
• Высокая универсальность;

Недостатки

• Ограниченный функционал вследствие применения более слабого излучателя;
• Минимальное время работы от одной зарядки;

В целом, данные устройства представляют собой симбиоз двух вышеописанных классов. Зимние модели отличаются компактными размерами, они также имеют встроенный аккумулятор, но датчик же подключается к центральному блоку посредством совместимого кабеля.

Недостатки

• Ограниченный функционал;
• Невозможность использования при береговой ловле;
• Небольшое время работы на одной зарядке;

Как работает эхолот «Практик»?

Эхолоты «Практик» являются популярным приспособлениями, поскольку они отличаются относительно низкой ценой при наличии большого количества функций.

С его помощью рыболов может выполнять следующие задачи:

1. Подключить звуковое оповещение при обнаружении рыбы в зависимости от ее размеров.
2. Вручную регулировать показатели глубины.
3. Увеличивать пространство в трех разных режимах.
4. Устанавливать зимний или летний режим функционирования.
5. Регулировать частоту обновлений сведений на дисплее.
6. Осуществлять калибровку датчика для улучшения функционирования на определенных участках водоема.
7. Настраивать фильтр помех.
8. Определять глухую зону.
9. Получать информацию в разных формах в зависимости от выбранного режима, в том числе и предназначенного для профессионалов.

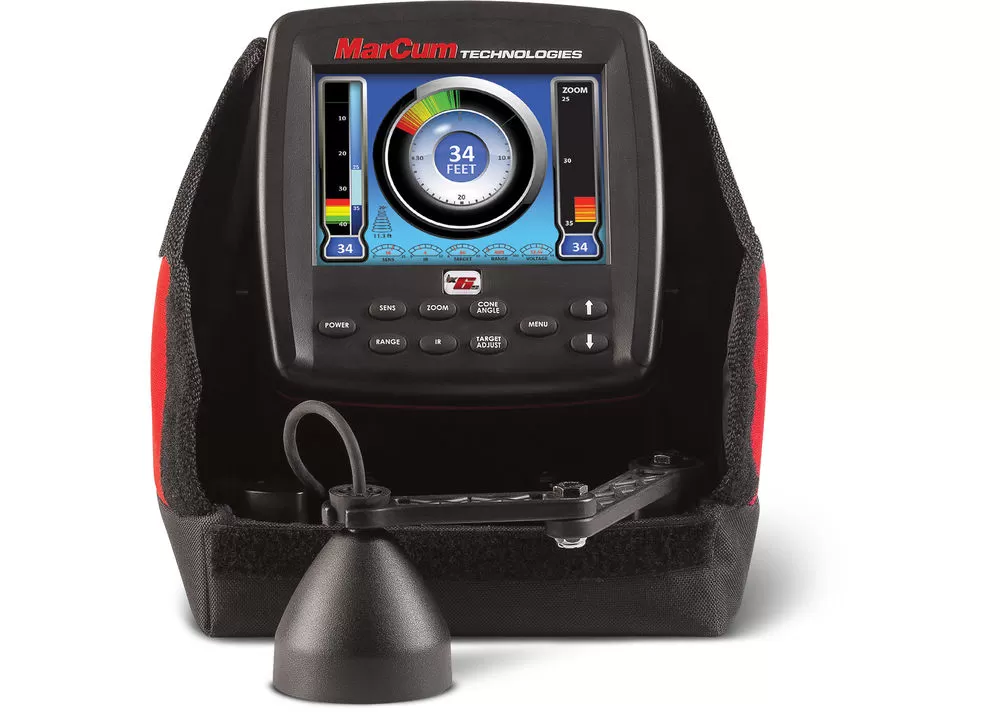

Составные части эхолота

Эхолот состоит из двух частей — трансдьюсера(датчика) и дисплея. Однако на рынке представлены множество моделей эхолокационных датчиков без монитора, поскольку многие современные модели многофункциональных дисплеев (МФД) поддерживают отображение данных, получаемых от трансдьюсера. .

Датчик-излучатель устанавливается на днище судна ниже ватерлинии и направляется на дно. Датчик посылает сигналы в сторону дна и принимает их после отражения от дна или других объектов, которые встретились на его пути. Данные от датчика обрабатываются и выводятся на специальный дисплей — входящий в комплект поставки или любой другой, совместимый с используемым трансдьюсером.
